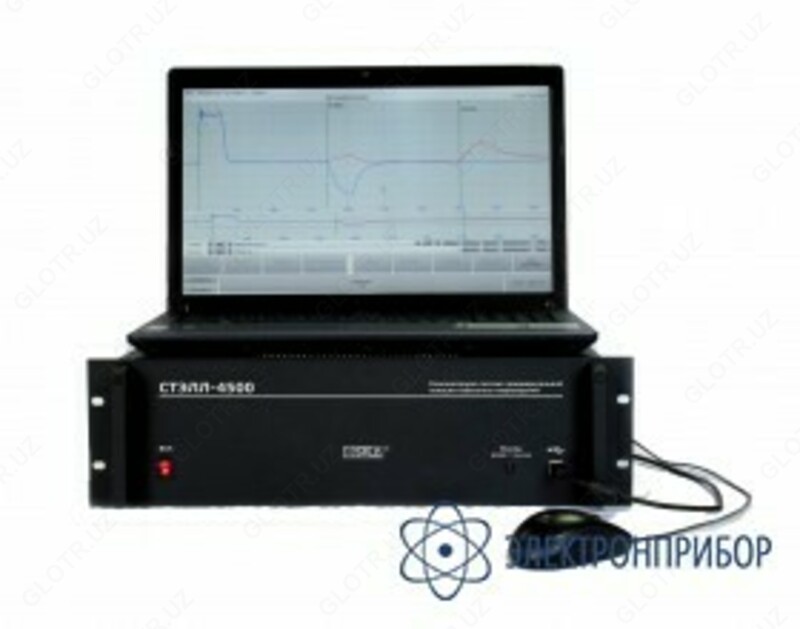

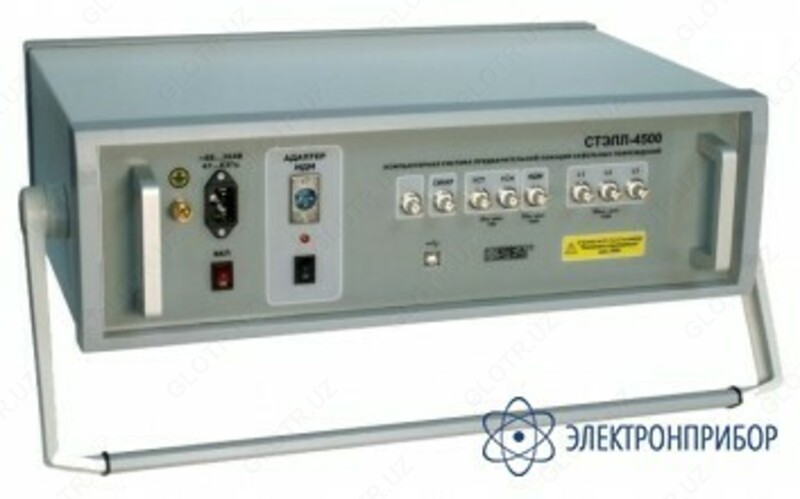

СТЭЛЛ-4500 — система предварительной локализации кабельных повреждений

Назначение системы предварительной локализации кабельных повреждений СТЭЛЛ-4500

СТЭЛЛ-4500 позволяет обнаружить и определить расстояние до кабельных повреждений в силовых кабельных линиях (преимущественно в составе кабельной лаборатории) следующими методами:

• методом рефлектометра,
• методом колебательного разряда,
• импульсно-дуговым методом.

Указанные возможности системы СТЭЛЛ-4500 обеспечены за счет сочетания в одном целом следующих уникальных характеристик: очень мощного зондирующего импульса (амплитуда до 160 В), высокоскоростного преобразования входных сигналов (частота преобразования до 200 МГц), высокочувствительного усиления сигналов, специальных методов преобразования и обработки сигналов, высокого разрешения по расстоянию, отображения импульсных характеристик, рефлектограмм кабельных линий и всех измерительных параметров на цветном экране портативного компьютера.

СТЭЛЛ-4500 является одним из лучших средств российского производства для предварительной локации повреждений в силовых кабельных линиях, так как позволяет с наилучшим эффектом реализовать все необходимые для силовых кабельных линий методы измерения.

Использование системы СТЭЛЛ-4500 в составе кабельной измерительной позволяет упростить и ускорить проведения работ по предварительной локации кабельных повреждений (нахождению зоны повреждения кабельной линии), определить характер повреждения, измерить расстояние до него и обеспечить отличную наглядность измерений.

Система СТЭЛЛ-4500 может поставляться в варианте переносного прибора или встраиваемого 19-дюймового блока 3U.

Области применения системы предварительной локализации кабельных повреждений СТЭЛЛ-4500

• Поиск мест повреждений в силовых кабельных линиях тремя методами: методом рефлектометра (методом отраженных импульсов), импульсно-дуговым методом и методом колебательного разряда.
• Особо эффективно использование СТЭЛЛ-4500 в электротехнических кабельных лабораториях.
• Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, аэропортов и аэродромов, судов и самолетов.
• Паспортизация силовых кабельных линий.
• Диагностика состояния силовых кабельных линий.
• Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.

Отличительные возможности системы предварительной локализации кабельных повреждений СТЭЛЛ-4500

• Система СТЭЛЛ-4500 представляет собой совокупность трех приборов: мощного импульсного рефлектометра, измерителя расстояния до места дефекта кабеля методом колебательного разряда, измерителя по импульсно-дуговому методу.
• Низкая инструментальная погрешность измерения - не более 0,1%.
• Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому.
• Три входа для одновременного подключения трех линий (трех жил кабеля).
• Питание: широкий диапазон питающих напряжений промышленной сети 100...240В частотой 50...60 Гц.
• Отличная наглядность представления результатов измерения.

Особенности работы с системой СТЭЛЛ-4500 при разных методах

• Метод рефлектометра - не требует дополнительного оборудования.
• Метод колебательного разряда и импульсно-дуговой метод - могут быть реализованы только при совместном использовании с дополнительным оборудованием, которым обычно оснащаются кабельные автолаборатории (например: источник высокого напряжения, ударный генератор, устройства подключения по напряжению и по току - для метода колебательного разряда, устройства формирования и поддержания короткой дуги - для импульсно-дугового метода и некоторых других устройств.
