Стенд для развал схождения колес по 3D технологии AF-D3

Стенд для развал схождения колес по 3D технологии AF-D3

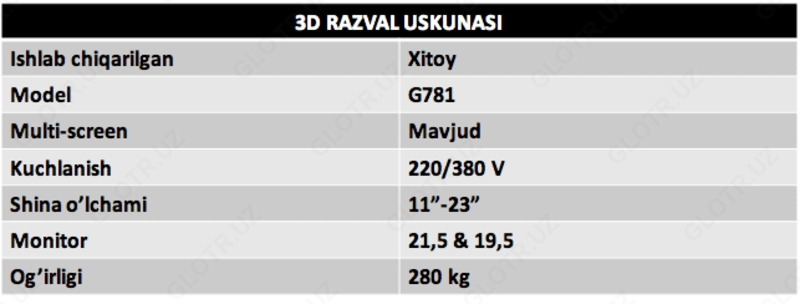

Стенд 3D сход-развал предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих основных параметров:

• - для передней и задней оси автомобиля:
• - углов индивидуального и суммарного схождения колес;
• - углов развала колес.

Для передней оси автомобиля (управляемые колеса):

• - углов продольного наклона оси поворота колеса;
• - углов поперечного наклона оси поворота колеса.

Процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Обработка и выдача результатов измерений проводится с помощью стандартного персо­нального компьютера, размещенного в приборной стойке.

Управление процессом измерений производится либо автоматически при использовании специальных управляющих программ, или путем переключения программ с помощью клавиатур пульта дистанционного управления или персонального компьютера.

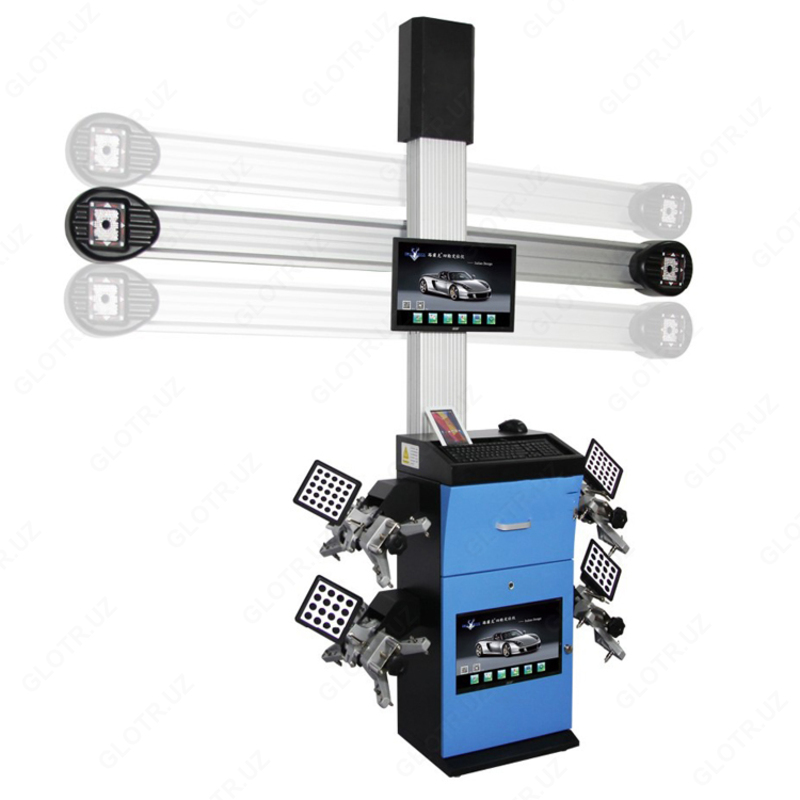

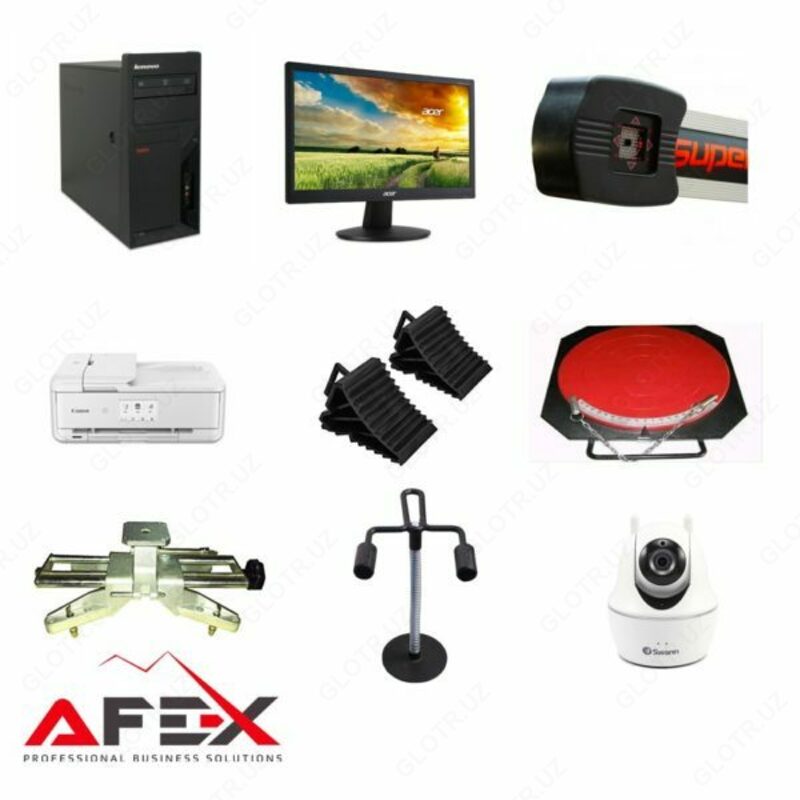

Устройства модели конструктивно состоят из передвижной приборной стойки, четырех светоотра­жающих мишеней с элементами крепления на колесах автомобиля и системой видеокамер CCD.

Конструкция имеет специальное подъемное устройство для камер, распо­ложенных в горизонтальной балке.
