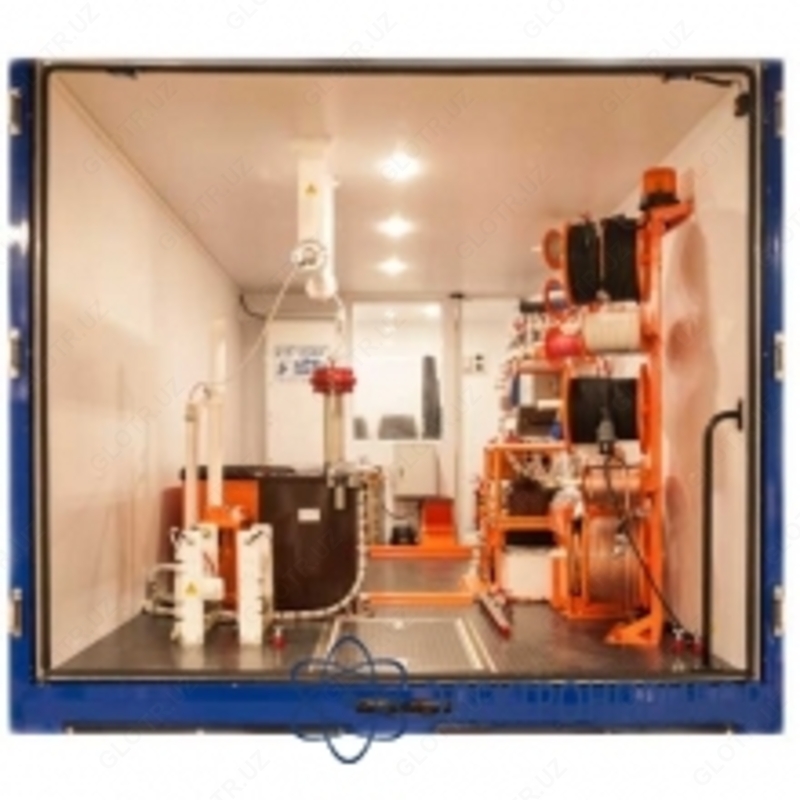

СУРА — универсальная передвижная электротехническая лаборатория

Назначение универсальной передвежной электротехнической лаборатории

Предназначена для испытания кабельных линий класса напряжения 0,4 / 6 / 10 / 35 кВ, прожига и дожига дефектной изоляции кабельных линий с целью снижения переходного сопротивления в месте повреждения до значений, позволяющих применять точный акустический метод поиска места повреждения и определения места повреждения кабельных линий предварительными, беспрожиговыми и точными, акустическим и индуктивным методами, испытания электрооборудования подстанций, проведения низковольтных измерений трансформаторов и электрооборудования.

Особенности универсальной передвижной электротехнической лаборатории СУРА:

Базовые транспортные средства:

Базовые транспортные средства:

·         Цельнометаллические фургоны ГАЗ / FORD / VW / MB и аналогичные;

·         Грузовые автомобили ГАЗ / КАМАЗ / УРАЛ и аналогичные.

Стандартная комплектация обеспечивает:

·         Испытание повышенным переменным напряжением до 100 кВ;

·         Испытание повышенным постоянным напряжением до 70 кВ;

·         Прожиг поврежденной изоляции;

·         Предварительное определение места повреждения рефлектометрическим методом;

·         Точное определение места повреждения акустическим методом;

·         Определение трассы кабельной линии и определение места повреждения индукционным методом;

·         Измерение тангенса угла потерь и емкости изоляции обмоток и вводов;

·         Испытание электротехнических объектов на низком напряжении (низковольтные измерения:

o    Измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;

o    Измерение тока и потерь короткого замыкания;

o    Измерение коэффициента трансформации;

o    Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;

o    Измерение сопротивления обмоток трансформаторов постоянному току.

Управление оборудованием передвижной электротехнической лаборатории "СУРА" осуществляется при помощи универсальной системы управления "СУРА":

Представляет собой программно-аппаратный микропроцессорный комплекс, выполненный на базе стандартной 19” приборной стойки с набором легко заменяемых стандартных блоков. С помощью системы управления «СУРА» осуществляется автоматический контроль и управление системой высоковольтных переключателей, испытательной установки, прожигающего блока, акустического блока, а также организация подключения и размещения дополнительных приборов и устройств и аварийное срабатывание устройств защиты и сигнализации.

Система управления лабораторией «СУРА» имеет дружественный интуитивно понятный интерфейс, наглядно показывает состояние измерительной системы с помощью световых и текстовых подсказок на индикаторах блоков управления.

Блоки управления имеют по два стрелочных (для визуализации характера процессов во время испытаний) и по два цифровых индикатора (для обеспечения метрологической точности и удобства считывания) отображающих результаты испытаний и задающие значения испытательных напряжения и тока. Каждый блок управления оснащён кнопками переключений, цветным графическим дисплеем для отображения выбранных параметров режима, энкодером для регулировки параметров установок внутри режима.

Все силовое оборудование располагается в высоковольтном отсеке и гальванически развязано с системой управления, что исключает опасность поражения персонала электрическим током.
