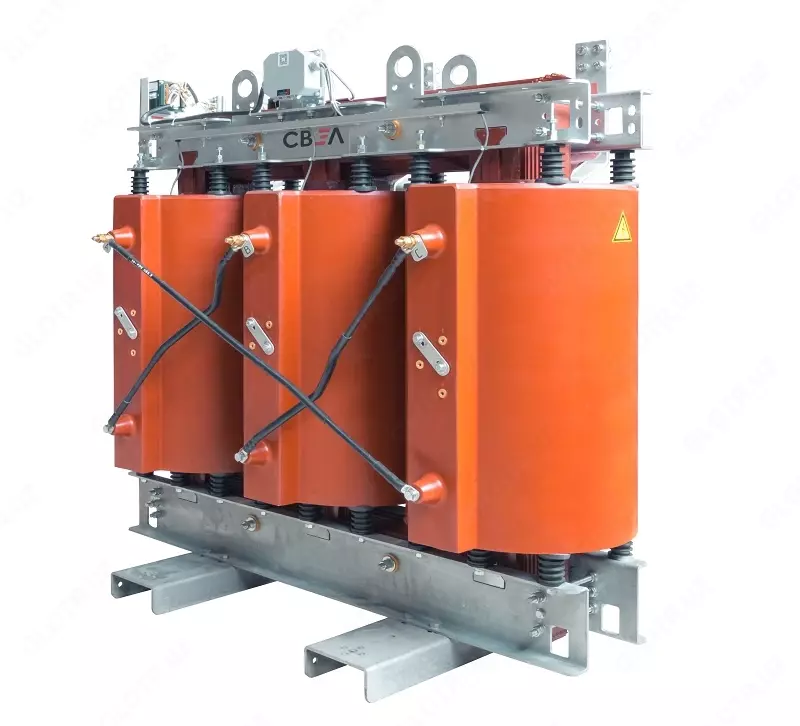

Сухой трансформатор

Бренд: СВЭЛ

Под заказ Код: ТС-160/6/0,4

Цена по запросу

Узнать цену Связаться с продавцом

Характеристики

Род установки

Закрытое помещение
Способ охлаждения обмоток

Сухой
Количество фаз

3
Тип трансформатора

Понижающий

Показать все

Описание

Трансформаторы для распределительных сетей имеют гибкую комплектацию и могут быть выполнены с различными конфигурациями вводов.

Большой практический опыт производства, широкий ассортимент готовых решений и гибкий подход к комплектации позволяют применять трансформаторы СВЭЛ на энергообъектах практически во всех сферах экономической деятельности.

Силовые распределительные трансформаторы отличаются по уровню потерь в зависимости от требований к энергоэффективности.

Конструкция
Магнитопровод

Используется рулонная анизотропная электротехническая сталь с низкими удельными потерями;
Сборка листов стали осуществляется с полным косым стыком по технологии «Step-lap».

Обмотки

Технология изготовления обмоток позволяет стабилизировать размеры обмоток в течение всего срока эксплуатации;
Использование транспонированного провода повышает высокую электродинамическую стойкость обмоток при коротком замыкании и снижает дополнительные потери в обмотках.

Активная часть

Конструкция активной части позволяет снизить дополнительные потери в металлоконструкциях в 1,5 раза.

Технические данные
Технические параметры силового распределительного трансформатора 16-3200 кВА на класс напряжения 6 и 10 кВ представлены в таблице:

Параметры	Значение
Тип трансформатора	Понижающие, повышающие, согласующие
Типовая мощность, кВА	16-3200
Номинальное высшее напряжение (обмотка ВН), кВ	3,15; 6; 6,3; 10; 10,5
Регулирование высокого напряжения (вид переключения, диапазон и число ступеней регулирования)	ПБВ ± 2 х 2,5%; РПН ± 4 х 2,5%
Номинальное низшее напряжение (обмотка НН), кВ	0,23; 0,4; 0,69; 6; 6,3; 10; 10,5
Частота, Гц	50; 60
Схема и группа соединения обмоток	D/Ун - 11; У/Ун - 0
Класс нагревостойкости (по ГОСТ Р 52719-2007)	F
Климатическое исполнение (по ГОСТ 15150-69)	Любое
Степень защиты (по ГОСТ 14254-96)	IP00 - IP54
Сейсмичность района установки (по шкале MSK-64)	до 9 баллов
Гарантийный срок эксплуатации	3 года и более
Срок службы	30 лет и более
