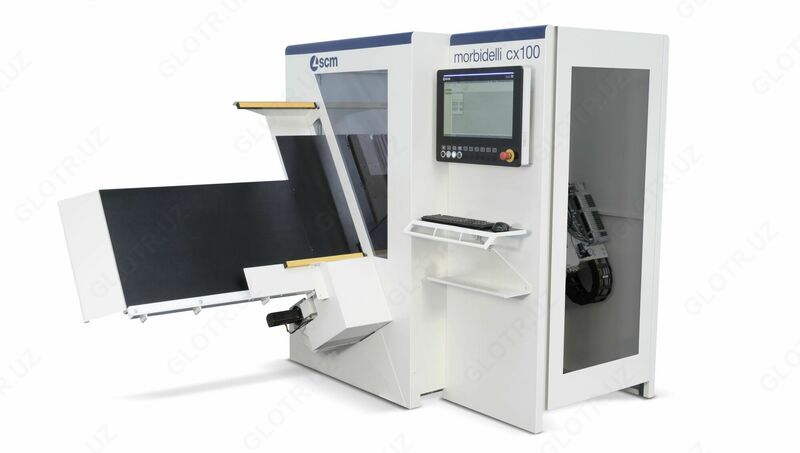

СВЕРЛИЛЬНО-ФРЕЗЕРНЫЙ ЦЕНТР С ЧПУ morbidelli cx100R

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

ПРОСТОТА И ГИБКОСТЬ, никакой необходимости вмешательства оператора для оснащения рабочего стола, возможность исполнения таких обработок, как сверление, пропилы и вертикальное фрезерование

КОМПАКТНОСТЬ, крайне небольшие габариты станка

ПРОСТОТА И ПРАКТИЧНОСТЬ, программное обеспечение "XilogMaestro" с дополнительными приложениями, которые позволяют осуществлять простое и быстрое начало обработки

ОБЩИЕ ХАРАКТЕРИСТКИКИ

Сверлильный центр с ЧПУ с неподвижным рабочим столом.

Позволяет выполнять следующие операции:

–  вертикальное сверление в пласть;

–  горизонтальное сверление в торцы заготовки с 4-х сторон;

–  выборку пазов встроенной пазовой пилой (дисковой фрезой) по оси Х;

–  стандартное вертикальное фрезерование

Станина и рабочий стол

Конструкция сварена из стальных листов и имеет большую площадь поддерживающей поверхности, куда крепятся рабочие столы. Электрошкаф встроен в станину станка.

Рабочий стол имеет феноловую поверхность с пазами, что позволяет сверлить сквозные отверстия.

Конструкция подвижной группы

Портальная сварная конструкция, на которой закреплена основная рабочая группа.

Рабочая голова
Сверлильная голова F18L

 Сверлильная голова, оснащённая с применением новой роторно-осевой технологии Ro.Ax.

Полностью разработано Группой SCM и позволяет производить следующее:

–  увеличивать качество механической обработки и точность сверления благодаря увеличению жёсткости шпинделя (увеличенный диаметр вала и прямая передача вращения без промежуточных механических органов между сверлом и приводным валом; применяется тип крепления "Weldon")

–  увеличивать производительность сверления благодаря максимальной скорости 8.000 об/мин. (при наличии опционного инвертора), что позволяет увеличивать скорость подачи сверла в материале

–  сократить операции по техническому обслуживанию, до 1.000 часов без необходимости смазки шестерён

–  система механической фиксации сверлильной головы “quarterlock”, позволяющая производить монтаж и демонтаж инструмента при помощи одиночного винта M8 и поворота имбусового ключа на 90 градусов

Перемещение заготовки и обрабатывающей группы

Обрабатываемая заготовка автоматически фиксируется прижимом, управляемым от ЧПУ, а ее положение под обрабатывающим узлом настраивается в соответствии с программой обработки.

Перемещение по осям X, Y и Z осуществляется по призматическим линейным направляющим посредством шариковинтовой передачи.

Позиционирование группы осуществляется посредством бесщеточных цифровых двигателей.

Конфигурация

 интерфейс оператора на одном из следующих языков: итальянский, английский, французский, немецкий, испанский)

графическое отображение конфигурации головы

возможность регулировки скорости работы и позиционирования при помощи двойного потенциометра

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
