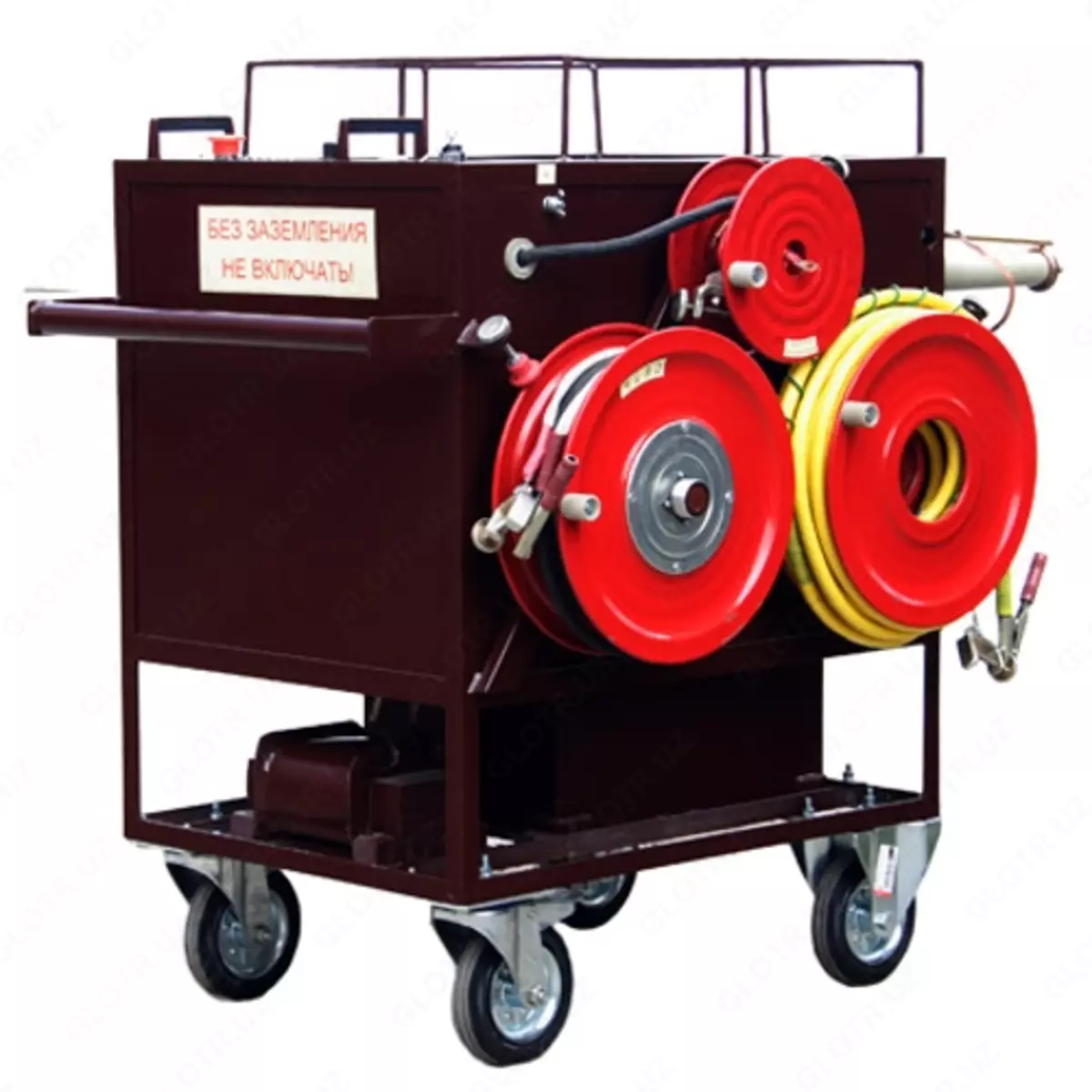

СВПА — стенд высоковольтный для прожига кабеля с генератором акустических ударных волн

Назначение стенда высоковольтного для прожига кабеля с генератором акустических ударных волн СВПА:

Стенд высоковольтный СВПА предназначен для:

Прожига дефектной изоляции кабелей с последующим дожигом ее;

Определения трассы кабельных линий;

Топографического определения мест повреждения кабельных линий индукционным и акустическим методами;

Определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

Технические характеристики стенда высоковольтного для прожига кабеля с генератором акустических ударных волн СВПА:

Параметр Значение

Общие технические данные

Питание Однофазная сеть переменного тока частотой 50 ± 2 Гц, напряжением 220 ± 20В

Потребляемый ток не более 30 А

Масса оборудования не более 300 кг

Обслуживающий персонал 2 оператора (не менее)

Модуль прожига БПР-25/8

Максимальное выходное напряжение в режиме холостого хода 20 кВ

Минимальное выходное напряжение в режиме холостого хода 1 кВ

Количество ступеней прожига (5,10,15 и 20кВ) 4

Максимальный ток блока прожига в режиме короткого замыкания (5 кВ) не менее 2 А

Потребляемый ток (ограниченный сетевым дросселем) не более 63 А

Потребляемая мощность блока прожига не более 12 кВА

Мощность, отдаваемая в нагрузку в согласованном режиме не менее 3,5 кВт

Максимальное напряжение дожига в режиме холостого хода ("1кВ") 1500 В

Максимальный ток дожига в режиме короткого замыкания ("0,5 кВ") не менее 18 А

Режим работы блока прожига на согласованную нагрузку (Iпотр < 30А) длительный

Габаритные размеры (с выводами), мм 370 х 500 х 570 мм

Масса (с сетевым дросселем) не более 105 (120) кг
