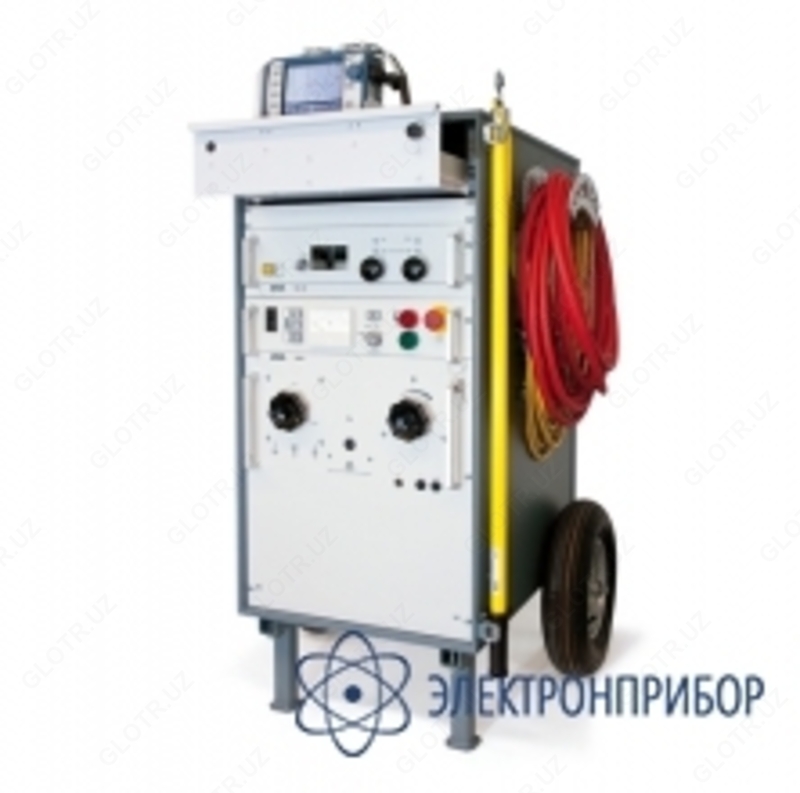

Syscompact-2000 portable — мобильный комплекс для поиска мест повреждений кабелей

Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Syscompact-2000 portable – мобильная компактная система, специально предназначенная для поиска и локализации повреждений кабелей низкого и среднего напряжения – испытательное напряжение до 32 кВ. Она может быть использована для предварительного определения неисправностей кабельных систем длиной до 65 км. Генератор импульсов может быть использован в режиме автоматической периодически повторяющейся нагрузки для обеспечения точной акустической локализации неисправности. Комбинация рефлектометра IRG и генератора импульсов SSG 1100, SSG 1500 или SSG 2100 обеспечивает поиск как низкоомных и высокоомных, так и периодически возникающих, неустойчивых повреждений.

Система Syscompact-2000 portable монтируется в 19" дюймовую стойку , легко транспортируется, являясь, таким образом, оптимальным решением для использования в полевых условиях. Все соединения, необходимые для выполнения измерений, встроены в систему.

Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

• Быстрое и надёжное обнаружение неисправностей;
• Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;
• Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;
• Максимальная энергия импульсов 2100 Дж;
• Память на 100 эхограмм;
• Простая передача данных в ПК.

Методы поиска повреждений кабелей мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

• Метод анализа отраженных импульсов (рефлектометрия) – TDR;
• Метод вторичного импульса – SIM;
• Многоимпульсный метод (расширение метода вторичного импульса) – SIM – MIM;
• Дифференциальный метод вторичного импульса;
• Импульсный токовый метод – ICM;
• Метод анализа затухания сигнала.
