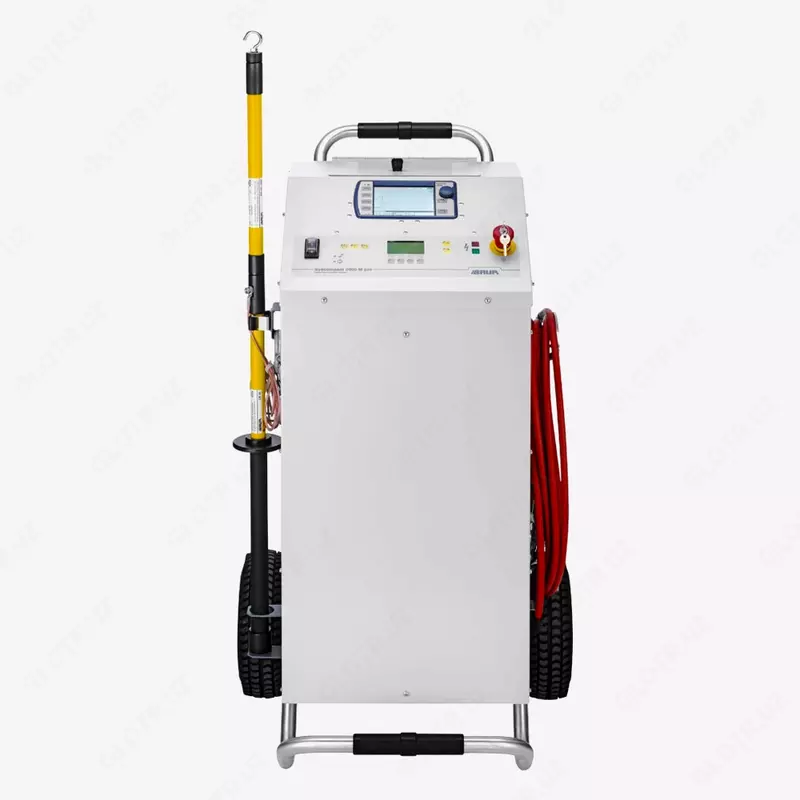

Syscompact-2000 portable — мобильный комплекс для поиска мест повреждений кабелей

Назначение мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Syscompact-2000 portable – мобильная компактная система, специально предназначенная для поиска и локализации повреждений кабелей низкого и среднего напряжения – испытательное напряжение до 32 кВ. Она может быть использована для предварительного определения неисправностей кабельных систем длиной до 65 км. Генератор импульсов может быть использован в режиме автоматической периодически повторяющейся нагрузки для обеспечения точной акустической локализации неисправности. Комбинация рефлектометра IRG и генератора импульсов SSG 1100, SSG 1500 или SSG 2100 обеспечивает поиск как низкоомных и высокоомных, так и периодически возникающих, неустойчивых повреждений.

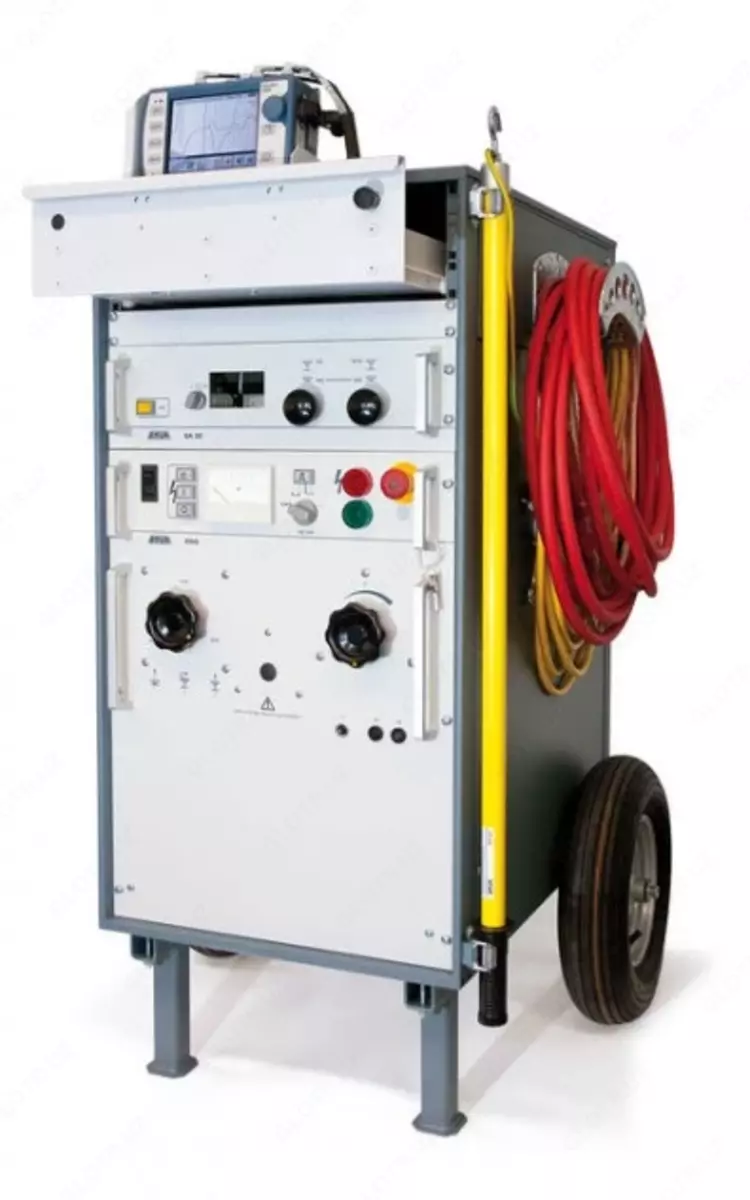

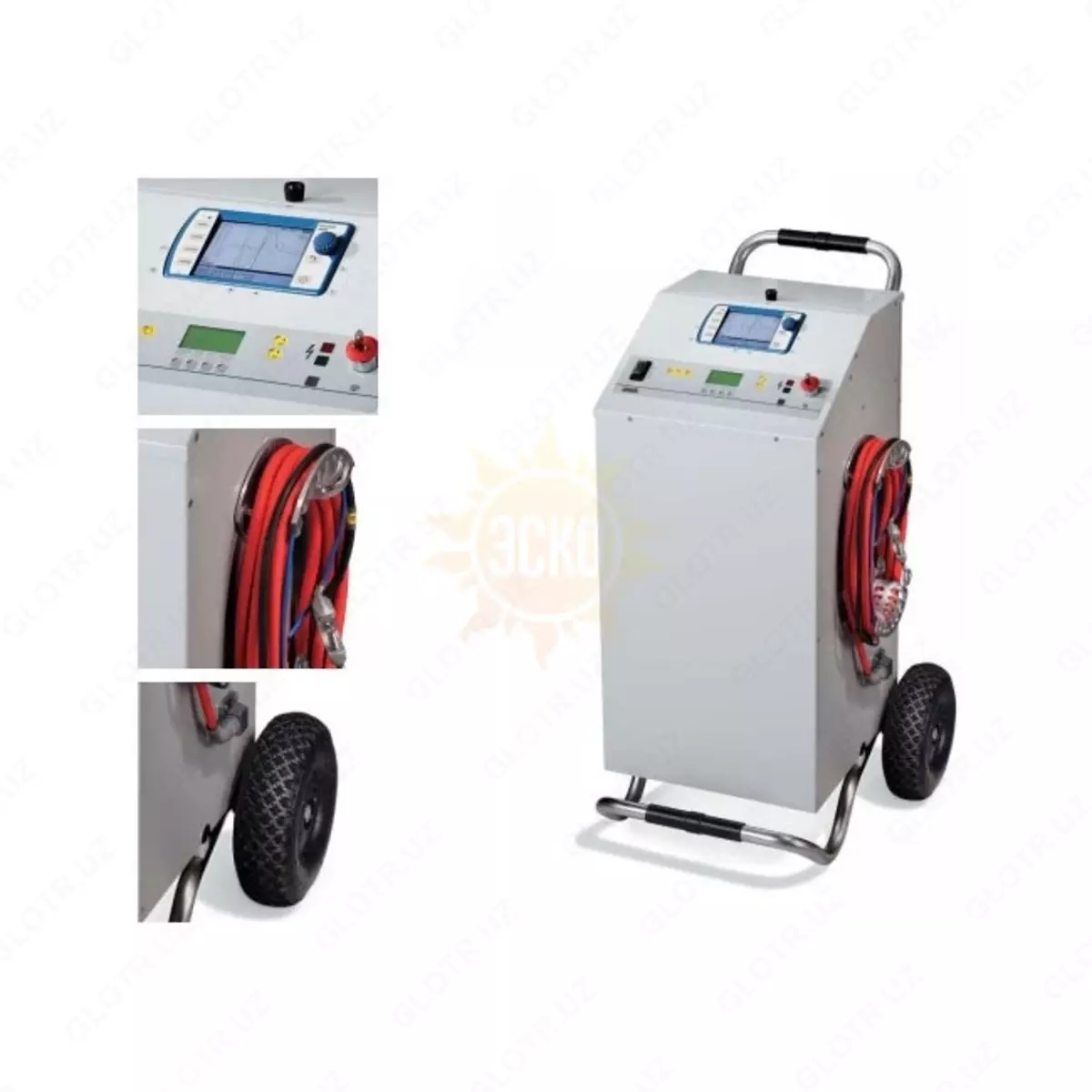

Система Syscompact-2000 portable монтируется в 19" дюймовую стойку , легко транспортируется, являясь, таким образом, оптимальным решением для использования в полевых условиях. Все соединения, необходимые для выполнения измерений, встроены в систему.

Особенности установки мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Быстрое и надёжное обнаружение неисправностей;

Компактный дизайн, позволяющий устанавливать систему в транспортные средства небольшого размера;

Бесступенчатая регулировка испытательного напряжения в диапазоне от 0 до 32 кВ;

Максимальная энергия импульсов 2100 Дж;

Память на 100 эхограмм;

Простая передача данных в ПК.

Методы поиска повреждений кабелей мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Метод анализа отраженных импульсов (рефлектометрия) – TDR;

Метод вторичного импульса – SIM;

Многоимпульсный метод (расширение метода вторичного импульса) – SIM – MIM;

Дифференциальный метод вторичного импульса;

Импульсный токовый метод – ICM;

Метод анализа затухания сигнала.

Технические характеристики мобильного комплекса для поиска мест повреждений кабелей Syscompact-2000 portable:

Параметр Значение

Рефлектометр IRG 2000

Выходное напряжение импульсов 10 - 60 В

Длительность зондирующего импульса 40 нс - 10 мкс

Электрическая прочность к входному напряжению 400 В АС (50 - 60 Гц)

Выходное сопротивление 10 - 250 Ом

Диапазон измерений (при v/2=80 м/мкс) 0 - 65 км

Дискретность считывания 200 МГц (5 нс)

Разрешение 0,4 м

Скорость распространения 50 - 150 м/мсек (=vf 0,333 - 0,999)

Чувствительность входного делителя - 0 дБ ... + 60 дБ

Объем памяти рефлектограмм 100

Дисплей TFT 320 x 240 (121 мм x 92 мм)

Генератор высоковольтных импульсов SSG

Выходное напряжение 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ

Энергия импульса 500 Дж, 1100 Дж, 1500 Дж, 2100 Дж

Частота следования импульсов Одиночный, 10, 20 или 30 импульс/мин

Выходное испытательное напряжение DC: 0 - 32 кВ

Максимальный ток утечки DC: 850 мА

Система

Напряжение питания 110 – 240 В (50/60 Гц)

Рабочая температура -20 ... +50 °C

Температура хранения -40 ... +60 °C

Габариты около 514х970х700

Вес 195 - 295 кг
