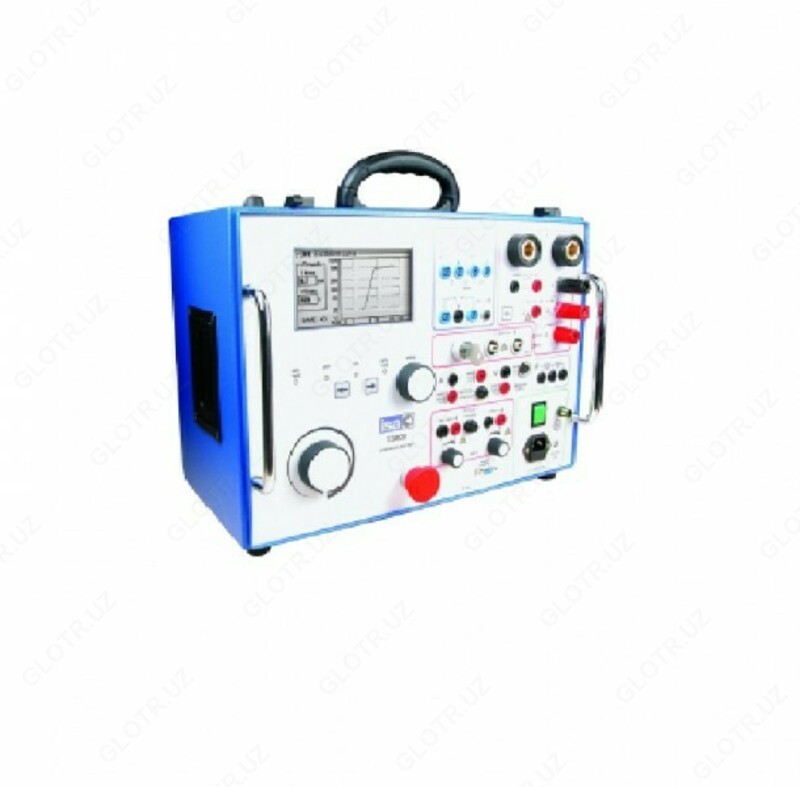

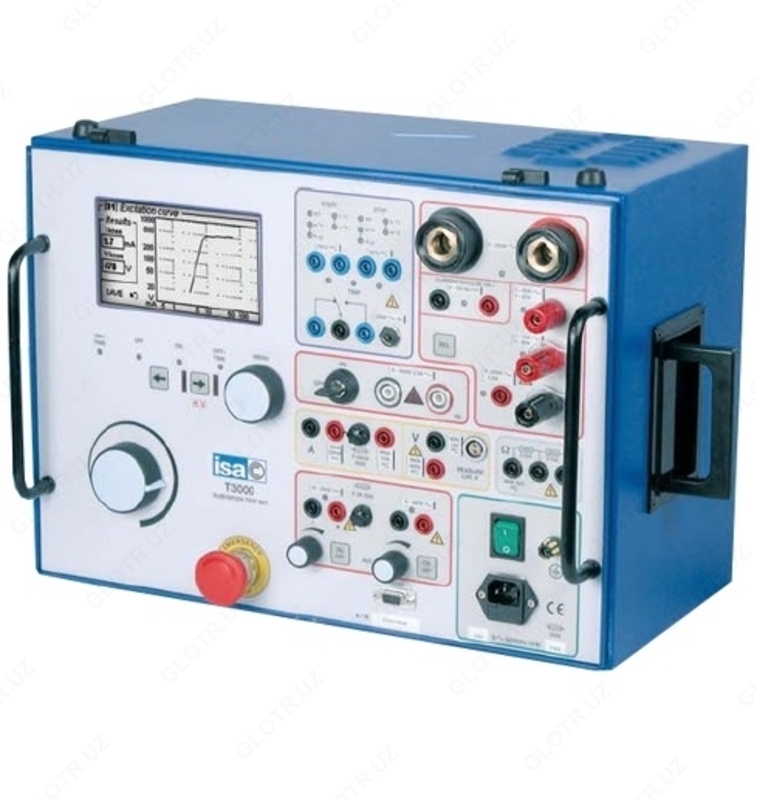

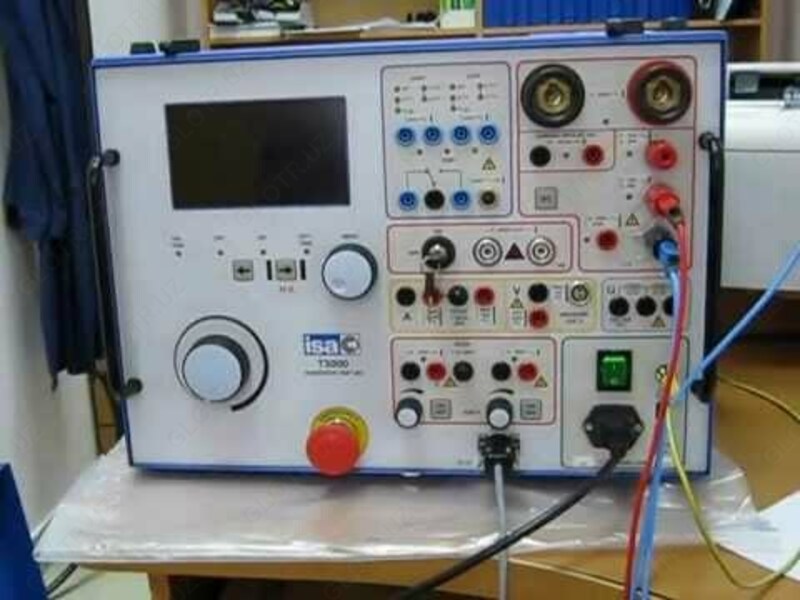

T-3000 — испытательный прибор для проверки первичного и вторичного оборудования

Описание испытательного прибора для проверки первичного и вторичного оборудования Т-3000:

Многофункциональная система Т-3000, производства компании ISA (Италия) , предназначена для проверки всех типов однофазных защит, трансформаторов тока ТТ, трансформаторов напряжения ТН , силовых трансформаторов , реле токов, электросчетчиков, преобразователей и устройств заземления. Система Т-3000 включает в себя функции приборов Т-1000 Plus и T-2000.

Прибор Т3000может генерировать напряжение до 3000В, ток до 800А (до 4000А - опция) , имеет функцию микроомметра с постоянным током до 400А. Т-3000имеет  функцию осциллографа, позволяющую отображать  формы сигналов тока и напряжения.

Испытательная система T-3000 имеет 3 независимых генератора: Один основной генератор, имеющий 6 выходов: сильноточный переменного тока, слаботочный переменного тока, слаботочный постоянного тока, импульсного тока, высоковольтный переменного напряжения, низковольтный переменного напряжения. Также Вспомогательный генератор переменного напряжения: создает независимое, регулируемое пофазе переменное напряжение. И Вспомогательный генератор постоянного напряжения – служит для питания проверяемых реле.

Все выходы являются регулируемыми и имеют собственные измерители. Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим МЕНЮ, позволяющий контролировать все функции прибора.

Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Это программное обеспечение позволяет при помощи графического пользовательского интерфейса, на русском языке, контролировать настройку Т-3000, загружать  и выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в формат Access.

Дополнительно к прибору T-2000могут быть поставлены нагрузочные трансформаторы  с токами до 2000А и 4000А, набор для проверки устройств заземления , стабилизатор тока.

Т-3000 измеряет все те же параметры релейных защит ,что и Т-1000 Plus и такие же параметры трансформаторов ,что и Т-2000.
