TAN D-S — дополнение (приставка) для измерений, автономное

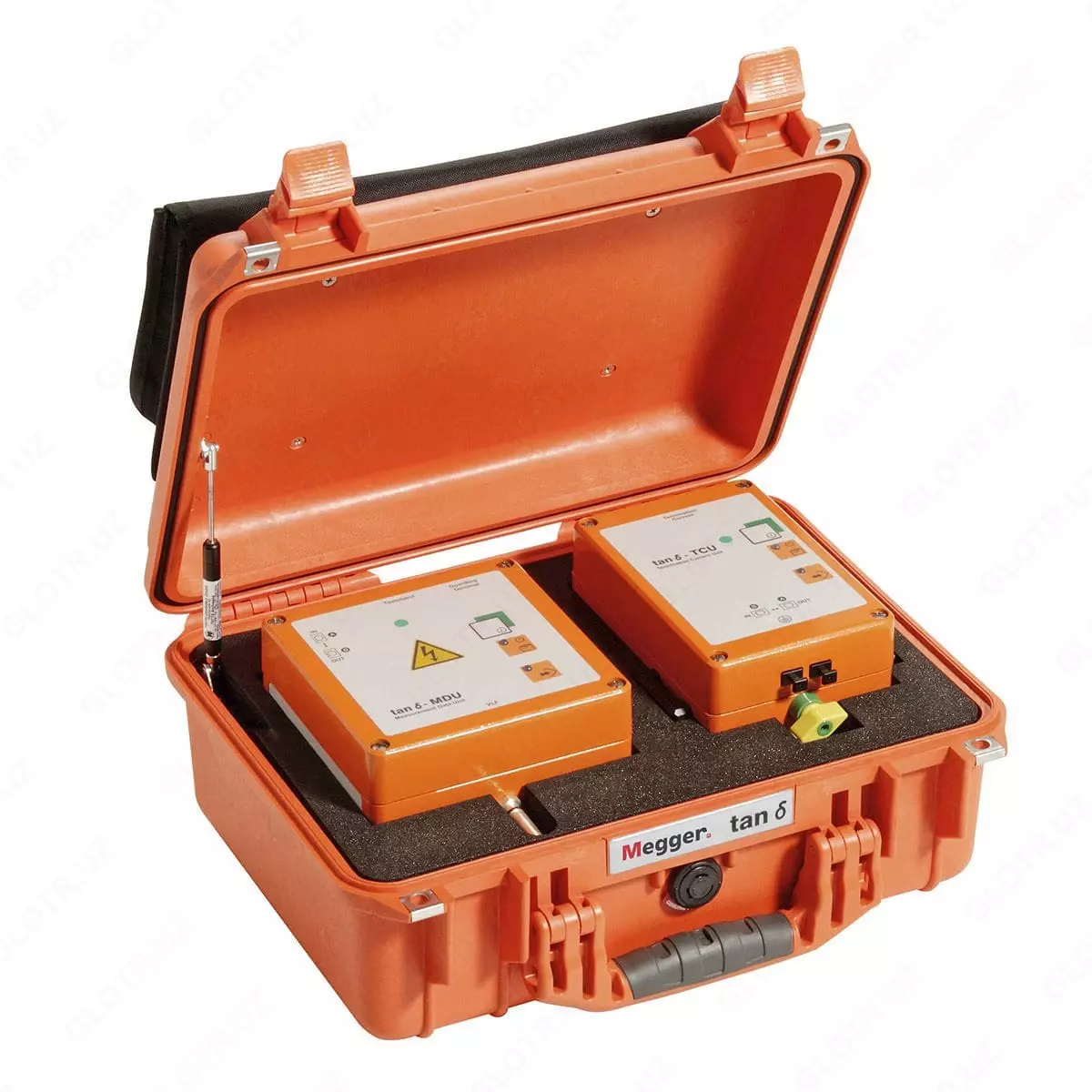

Назначение измерительной приставки TAN D-S

Измерительная приставка TAN D-S позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TAN D-S идеальным инструментом контроля состояния кабеля.

Системой TAN D-S достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.

Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.

Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно.

Во время измерения форма напряжения и фактор потерь tan δ графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.

Достоинства измерительной приставки TAN D-S

Очень высокая точность измерений

Опциональная коррекция тока утечки

Программное обеспечение

Высокая дальность радиосвязи

Измерение на высоковольтном потенциале

Потративная и легкая

Технические характеристики измерительной приставки TAN D-S

Параметр Значение

Диапазон измерений tan δ

Диапазон измерений 1 x 10-4 … 1 x 100

Точность измерений 1 x 10-4

Разрешение 1 x 10-5

Частота 0,01 Гц … 10 Гц

Испытательная емкость 2 нФ … 3 мкФ, соответствует 10 м … 15 км кабеля с VPE-изоляцией

Диапазон измерений тока

Измерительный модуль (MDU) 1 мкA … 25 мA

Токосъемный модуль (TCU) 1 мкA … 1 мA

Сопротивление изоляции

Диапазон измерений 1 MΩ … 10 TΩ

Питание

Измерительный модуль/ токосъемный модуль Питание от батарей

Блок зарядки 90 В … 240 В, 50/60 Гц AC (через сетевой кабель) или 12 В DC
