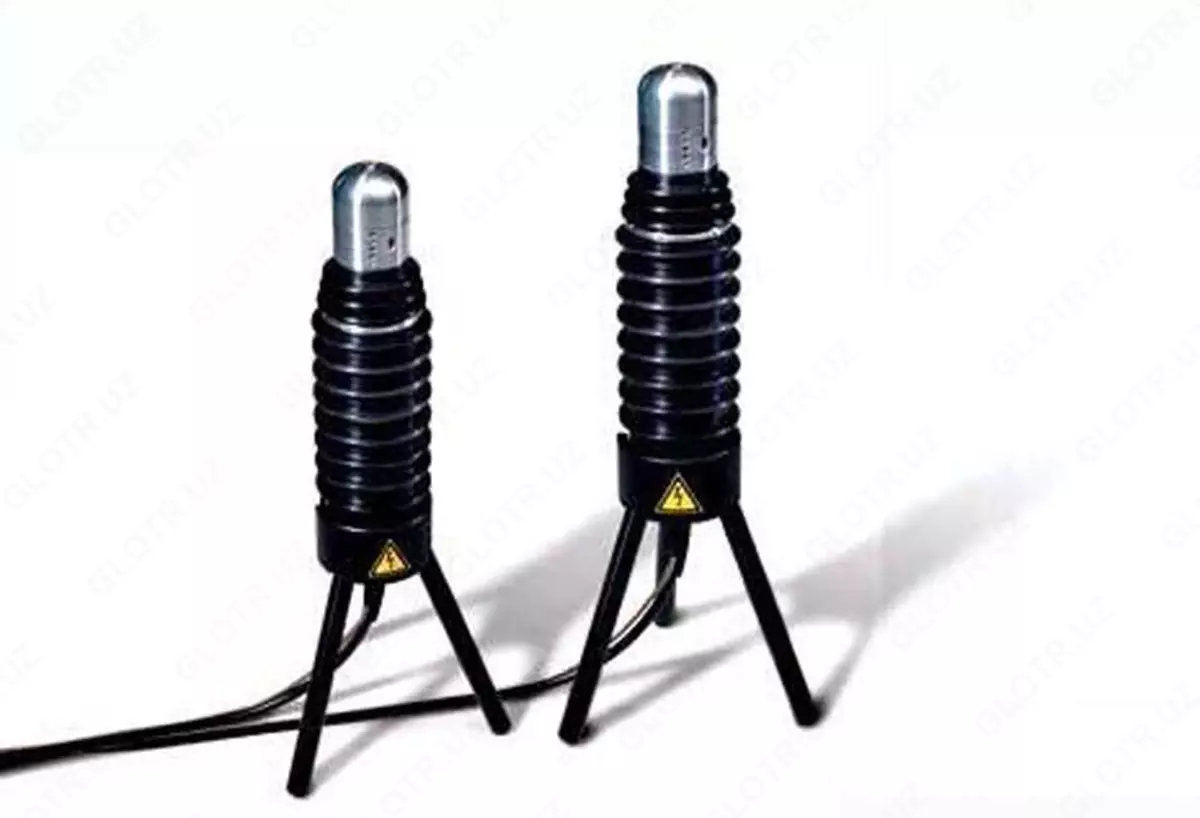

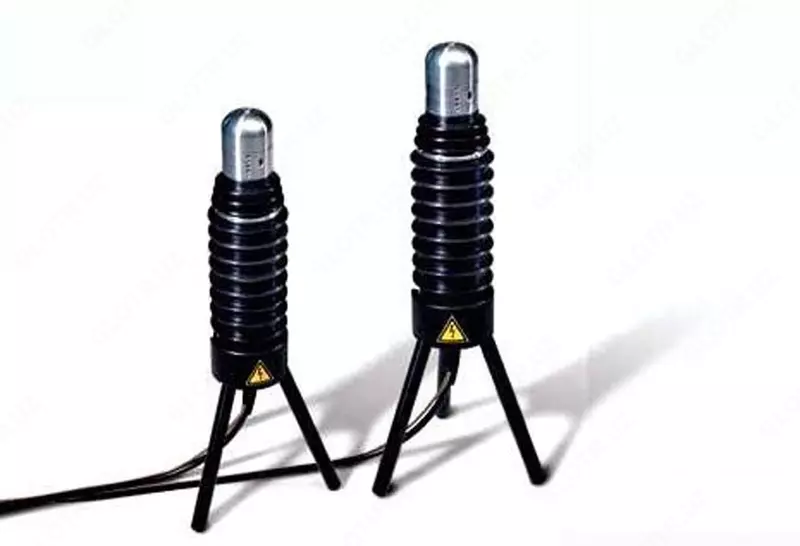

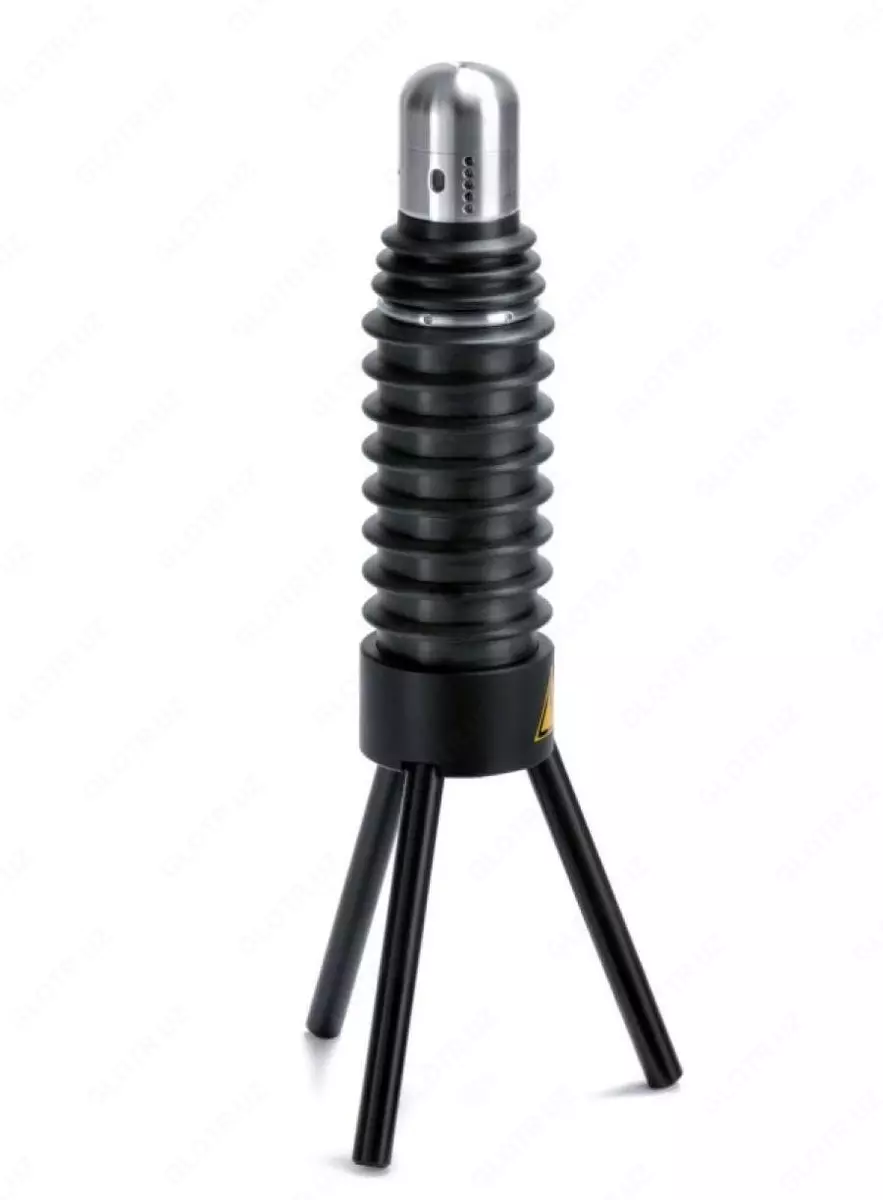

TD30 — измеритель тангенса угла диэлектрических потерь

Назначение измерителя тангенса угла диэлектрических потерь TD30

Измеритель тангенса угла диэлектрических потерь TD30 предназначены для измерения высокого напряжения специальной формы инфранизкой частоты и силы тока и измерения тангенса угла диэлектрических потерь.

Измеритель представляет собой цифровой измерительный прибор (ЦИП).

Область применения измерителя тангенса угла диэлектрических потерь TD30

TD30 применяется для диагностики состояния высоковольтной изоляции объектов электроэнергетики.

Измеритель TD30 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителем применяется установка измерительная высоковольтная серии HVA (HVA30), генерирующая напряжение специальной формы инфранизкой частоты.

Особенности измерителя тангенса угла диэлектрических потерь TD30

Измерение тангенса угла диэлектрических потерь

Компактное и легкое по весу оборудование

Простота в использовании

Одновременное испытание и диагностика кабеля

Передача данных на компьютер при помощи беспроводного интерфейса Bluetooth

Протокол по результатом диагностики

Подключение тестирующего оборудования одним проводом

Технические характеристики измерителя тангенса угла диэлектрических потерь TD30

Параметр Значение

Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ 1 – 23

Частота напряжения, Гц От 0,01 до 0,1 с шагом 0,01 Гц

Пределы допускаемой основной относительной погрешности измерения напряжения, % ± 1

Разрешение, кВ 0,1

Диапазон измерений силы тока, потребляемого объектом испытаний, мА 0 – 15

Пределы допускаемой основной относительной погрешности измерения силы тока, % ± 1

Разрешение, мкА 1

Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1

Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь ± 1×10-4

Разрешение ± 1×10-5

Электрическое питание Две батареи типа «С» напряжением 1,5 В

Габаритные размеры (длина×диаметр), мм 240×80

Масса, кг 3

Температура окружающего воздуха, °С от – 5 до + 45

Относительная влажность воздуха, % до 85

Наименование Количество

Измеритель тангенса угла диэлектрических потерь TD30 1

Кабель высоковольтный 1

Кейс для транспортировки 1

Модуль Bluetooth для ПК 1

Кабель заземления 1

ПО «TD Control Center» 1

Руководство по эксплуатации 1

Методика поверки 1
