TE-30 — измеритель параметров заземляющих устройств
В наличии Код: P-0445073Описание
-
Назначение измерителя параметров заземляющих устройств TE-30:
TE-30 - портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Особенности измерителя параметров заземляющих устройств TE-30:
- Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- Измерение сопротивления заземляющих устройств методом двух клещей;
- Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- Высокая помехоустойчивость;
- Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
- Сохранение результатов измерений в память и передача данных на ПК;
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- Рабочий диапазон температур от -20°C до +50°C.
-
Технические характеристики измерителя параметров заземляющих устройств TE-30:
Диапазон Разрешение Погрешность основная Измерение напряжении помех UN (RMS) Частота fN 45…65 Гц
Частота измерения – минимум два измерения в секунду0...100 В 1 В ± (10% и. в. + 1 е. м. р.) Измерение сопротивления проводников и выравнивания потенциалов (2p) Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом 0,00...9,99 Ом 0,01 Ом ± (2% и. в. + 3 е. м. р.) 10,0...99,9 Ом 0,1 Ом 100...1999 Ом 1 Ом Измерение сопротивления заземляющих устройств (3p, 4p) Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В) 0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом ± 5% и.в. 2000...9999 Ом 1 Ом ± 8% и.в. Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) 0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом ± 5% и.в. 2000...9999 Ом 1 Ом ± 8% и.в. Измерение сопротивления заземляющих устройств методом двух клещей 0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 8 е. м. р.) 20,0...149,9 Ом 0,1 Ом ± (20% и. в. + 3 е. м. р.) Измерение удельного сопротивления грунта Измерение согласно методу Веннера, ρ = 2πLRE 0,0...199,9⋅м 0,1 Ом⋅м Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. 200...1999 Ом⋅м 1 Ом⋅м 2,00...19,99 кОм⋅м 0,01 кОм⋅м 20,0...99,9 кОм⋅м 0,1 кОм⋅м 100...999 кОм⋅м 1 кОм⋅м Расстояние между измерительными зондами (L): 1...50м Измерение сопротивления измерительных зондов 0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р. 1,00...9,99 кОм 1 кОм 10,0...19,9 кОм 0,1 кОм Дополнительные технические характеристики Класс изоляции двойная, согласно EN 61010-1 и IEC 61557 Категория безопасности III 300В согласно EN 61010-1 Степень защиты корпуса PN-EN 60529 IP65 Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS Частота измерительного тока 125 Гц для сети 50Гц, 150Гц для сети 60Гц Измерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤60 Ом Измерительное напряжение для 3p, 4p 25 или 50 В Измерительный ток 3p, 4p >200 мA Максимальное сопротивление измерительных зондов 20 кОм Индикация тока помех (клещи) ≤0,5 мA Питание измерителя пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц Количество измерений сопротивления R 2p >1100 (1 Ом, 2 измерения/мин.) Количество измерений RE >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) Длительность измерения сопротивления для метода 2p <4 секунд Длительность измерения для остальных методов <8 секунд Габаритные размеры 200 x 150 x 74 мм Масса измерителя приблизительно 1,2 кг Рабочая температура -20..+50°C Температура зарядки аккумуляторов +10..+40°C
Отзывы
Оставить отзыв
К данному товару отзывов пока нет.
Похожие товары продавца

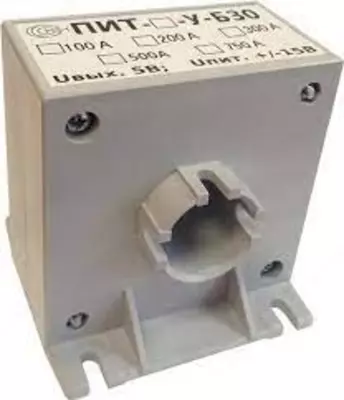

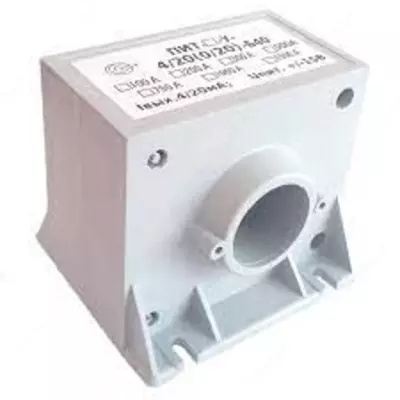

ПИТ-200-У-4/20-Б40 — преобразователь измерительный постоянного и переменного тока
В наличии
от 9 483 552 сум

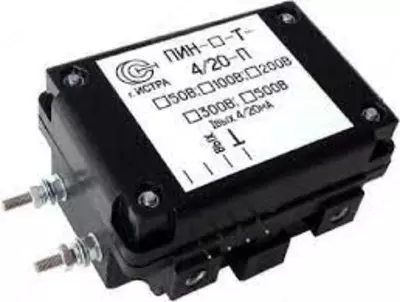

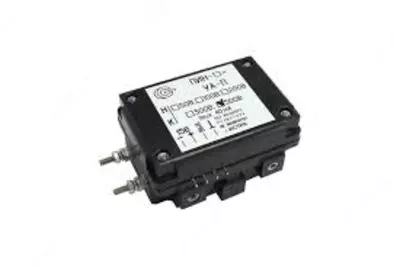

ПИН-50-УА-П — преобразователь измерительный постоянного и переменного напряжения
В наличии
от 4 041 648 сум
Другие товары продавца

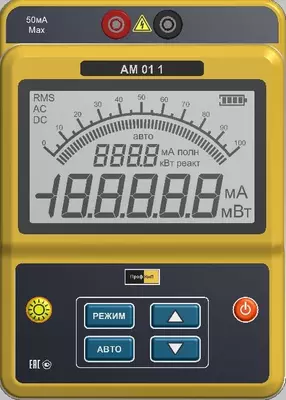

ПрофКиП АМ-01/1 — амперметр лабораторный высокоточный (класс точности 0.1)
