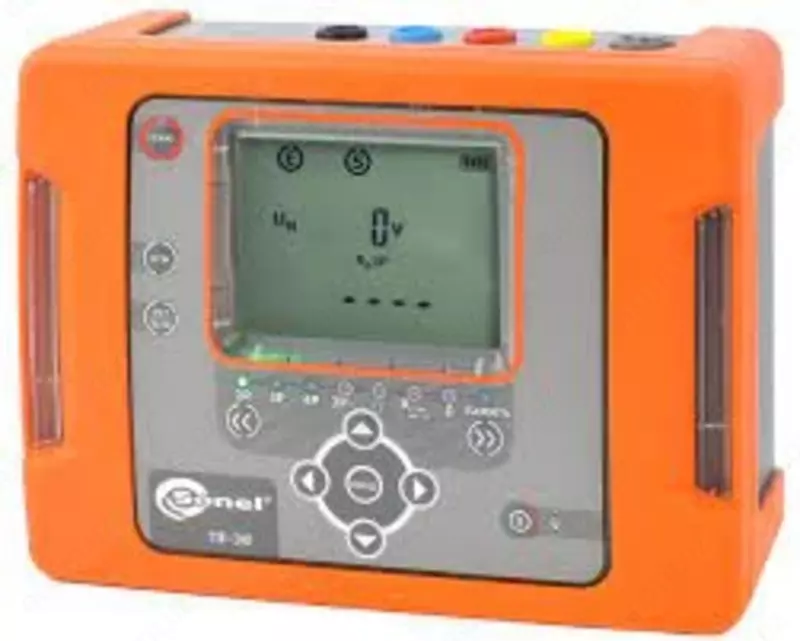

TE-30 — измеритель параметров заземляющих устройств

Код: P-0885201 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Назначение измерителя параметров заземляющих устройств TE-30:
TE-30 - портативный измеритель параметров заземляющих устройств, произведенный в России. Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Измеритель TE-30 произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C. В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.

Особенности измерителя параметров заземляющих устройств TE-30:

Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
Измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
Измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
Измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
Измерение сопротивления заземляющих устройств методом двух клещей;
Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
Высокая помехоустойчивость;
Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
Сохранение результатов измерений в память и передача данных на ПК;
Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
Рабочий диапазон температур от -20°C до +50°C.

Технические характеристики измерителя параметров заземляющих устройств TE-30:

Диапазон	Разрешение	Погрешность основная
Измерение напряжении помех UN (RMS)
Частота fN 45…65 Гц Частота измерения – минимум два измерения в секунду
0...100 В	1 В	± (10% и. в. + 1 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом
0,00...9,99 Ом	0,01 Ом	± (2% и. в. + 3 е. м. р.)
10,0...99,9 Ом	0,1 Ом
100...1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В)
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
0,00...19,99 Ом	0,01 Ом	± (3% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом	± 5% и.в.
2000...9999 Ом	1 Ом	± 8% и.в.
Измерение сопротивления заземляющих устройств методом двух клещей
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 8 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
0,0...199,9⋅м	0,1 Ом⋅м	Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р.
200...1999 Ом⋅м	1 Ом⋅м
2,00...19,99 кОм⋅м	0,01 кОм⋅м
20,0...99,9 кОм⋅м	0,1 кОм⋅м
100...999 кОм⋅м	1 кОм⋅м
Расстояние между измерительными зондами (L): 1...50м
Измерение сопротивления измерительных зондов
0...999 Ом	1 Ом	±5%(RE+RH+RS)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм
Дополнительные технические характеристики
Класс изоляции		двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности		III 300В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529		IP65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения		24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)		3A RMS
Частота измерительного тока		125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p		U<24В RMS, I≥200мA для R≤60 Ом
Измерительное напряжение для 3p, 4p		25 или 50 В
Измерительный ток 3p, 4p		>200 мA
Максимальное сопротивление измерительных зондов		20 кОм
Индикация тока помех (клещи)		≤0,5 мA
Питание измерителя		пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А?ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц
Количество измерений сопротивления R 2p		>1100 (1 Ом, 2 измерения/мин.)
Количество измерений RE		>800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p		<4 секунд
Длительность измерения для остальных методов		<8 секунд
Габаритные размеры		200 x 150 x 74 мм
Масса измерителя		приблизительно 1,2 кг
Рабочая температура		-20..+50°C
Температура зарядки аккумуляторов		+10..+40°C

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
