Расположение пластмассовых водопроводных труб
Этот RD500 является эффективным прибором для обнаружения и отслеживания заглубленных пластиковых или бетонных водопроводных труб. Этот RD500 отслеживает пластмассовые водопроводные трубы на расстоянии до 150 метров от точки применения импульсного датчика. Устройство недорогое, быстрое и простое в использовании. Операторы могут научиться обнаруживать и отслеживать водопроводные трубы с RD500 всего за несколько минут.
Поиск пластиковых труб под землёй

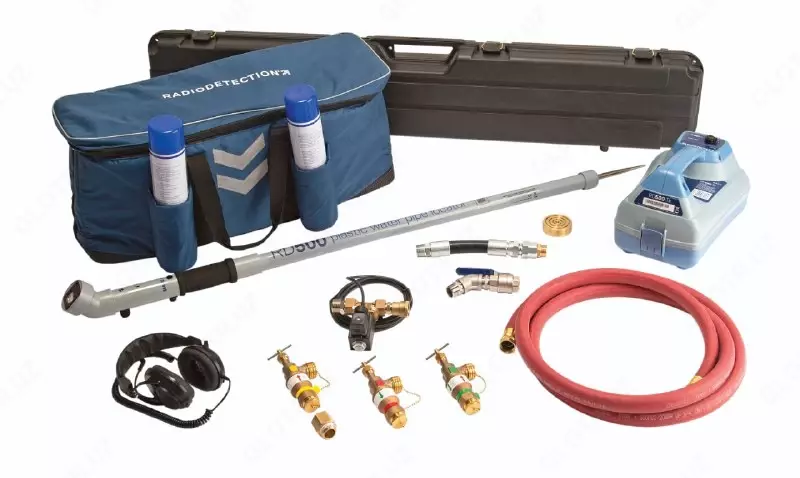

Локатор водопроводных труб RD500 — недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500 может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.
Принцип действия трассоискателя пластиковых коммуникаций
Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м . Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500 позволяет определить точное месторасположение водопроводной, канализационной пластиковой или бетонной трубы с помощью звуковой и визуальной индикации. Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.
Характеристики локатора
RD500 дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и
достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров. Лучше всего работает при значениях давления трубы
в диапазоне от 3 до 7 бар; максимальное давление 10 бар.
Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими
под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей
площади на поверхности.
Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера — здесь сигнал
передатчика TransOnde разделяется или ослабляется.
Технические характеристики локатора
Продукт: Локатор неметаллических водопроводных труб
Номер по каталогу: 10/5R001 (Приемник RD500, Наушники, Диск, Жесткий кейс, Штырь заземления & Video Pak
Вес: 1.8 кг
Размеры: 132 x 25 x 12.5см
Конструкция: ПВХ
Погодоустойчивость NEMA 3S & IP54 Выдерживает падение с 1 м. на бетон.
Рабочие режимы: Аудио; Частотный — 132Гц — 210Гц
Динамический диапазон: 88дБ
Глубина: 2м
Сенсор: Одноосный сейсмометр
Рабочая температура: От -20°C до +50°C

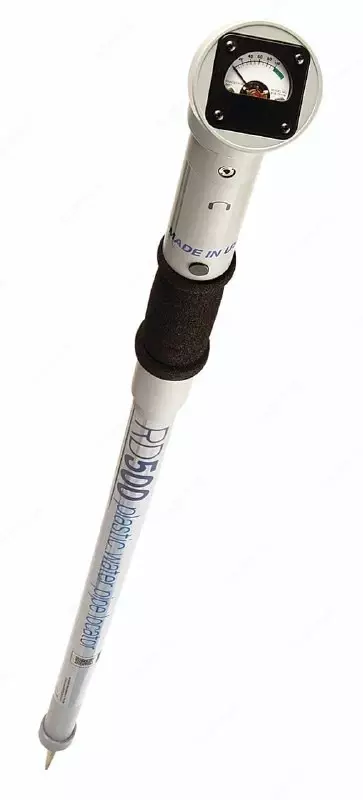

Визуальная индикация: Аналоговый стрелочный индикатор на камневом подшипнике.
Показывает тренд локации (%) — Статус батареи (при включении)
Звуковая индикация: Аудио-сигнал подается через разъем наушников 3.5мм
Контроль усиления: Ручной
Батареи: 1 x 6LR61 9V Солевая
100 часов работы (при 20°C и периодической работе)
