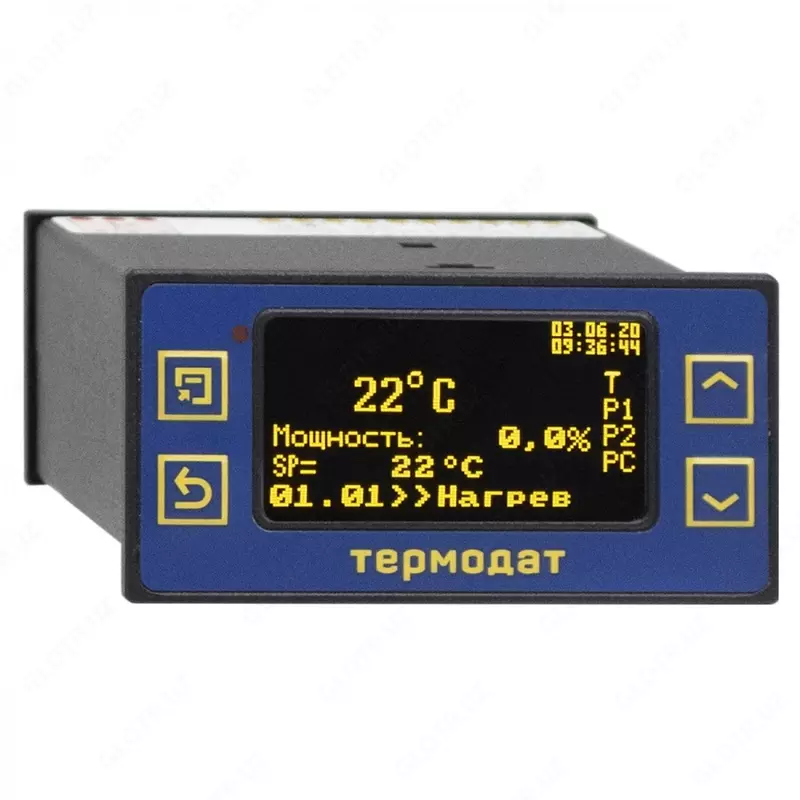

Термодат-16К6 - одноканальный ПИД-регулятор температуры

Термодат-16К6 одноканальный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16К6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

• ПИД-регулятор
• Электронный самописец
• Графический дисплей
• Универсальный вход
• Выходы: релейные
• Интерфейс для связи с компьютером RS485
• Аварийная сигнализация
• Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
• Гарантия 5 лет



Назначение Термодат-16К6

• Замена устаревших самописцев
• ПИД-регулирование
• Измерение и регистрация температуры

Входы: Один универсальный вход, один дискретный вход;
Выходы: Реле, транзисторный выход, симисторный выход;
Закон регулирования: ПИД, Двухпозиционный;
Диапазон температур измерения: От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 10 Вт;
Корпус: Металлический, для щитового монтажа;
Дисплей: Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры: Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
Масса: Не более 1 кг;
Условия эксплуатации: От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;
