Термодатчик (датчик температуры) ТД-5М; -6М; -7М; -8М

Термодатчик (датчик температуры) ТД-5М; -6М; -7М; -8М

В наличии Код: P-1140337

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

датчик температуры ТД-М

Надёжный механический принцип действия

Показать все

Описание

Термодатчики ТД-5М, ТД-6М-0, ТД-6М, ТД-7М и ТД-8М предназначены для преобразования изменения температуры в линейное перемещение штока и применяются в регуляторах температуры прямого действия, термоклапанах и термореле. Изделия используются в системах отопления, горячего водоснабжения и промышленной автоматике, где требуется надёжное механическое управление без внешнего источника питания.

Принцип работы основан на температурном расширении рабочей среды внутри чувствительного элемента. При достижении фиксированной температуры настройки t1 и дальнейшем повышении температуры происходит выдвижение штока, который воздействует на регулирующий механизм. Конструкция обеспечивает стабильный рабочий ход, заданную нагрузочную способность и минимальную зону нечувствительности.

Модификации отличаются диапазонами фиксированной настройки, усилием на штоке, предельным ходом и габаритами. Это позволяет подобрать оптимальное исполнение для конкретных условий эксплуатации — от компактных решений для бытовых систем до усиленных вариантов для промышленного оборудования. Датчики рассчитаны на температуру рабочей среды до 120 °C и обеспечивают точность и повторяемость характеристик.

Преимущества
— Работа без электропитания
— Надёжный механический принцип действия
— Широкий выбор температур фиксированной настройки
— Высокая нагрузочная способность штока
— Малые габариты и масса
— Стабильный рабочий ход
— Универсальность применения

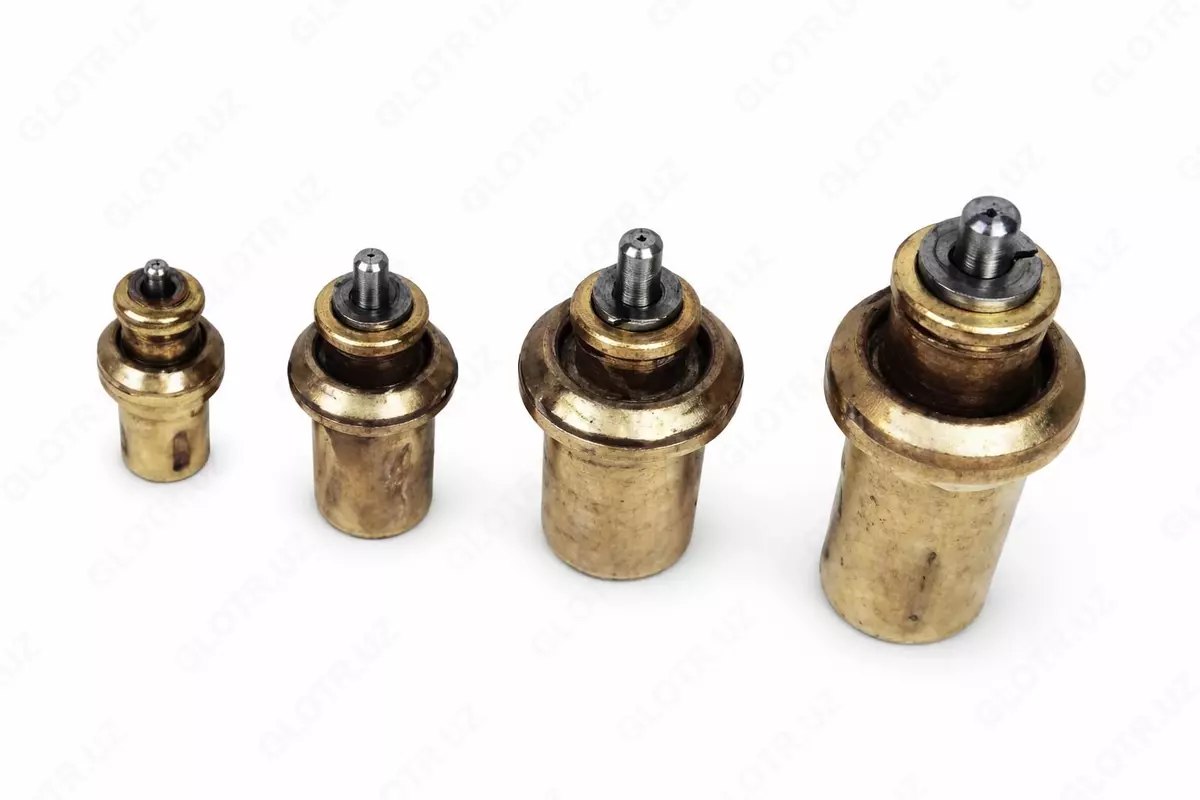

2026-03-04-11-37-45-939657-0fba9c403bc3d6103478b3e0eca7a34a.webp?_=ozbol

Технические характеристики

Параметр	ТД-5М	ТД-6М-0	ТД-6М	ТД-7М	ТД-8М
Температура фиксированной настройки t1, °C	65; 70; 75; 80	—	35–95	35–75	80–95
Рабочий ход штока, мм (при +10 °C)	6,0–7,0	6,0*	6,5	7,0	10,0
Предельный ход штока, мм	14,0	14,0	17,0	18,0	24,0
Предельно допустимая нагрузка, Н (кгс)	176 (18)	588 (60)	490 (50)	588 (60)	941 (96)
Предварительная нагрузка ±10%, Н (кгс)	44 (4,5)	294 (30)	235 (24)	196 (20)	294 (30)
Зона нечувствительности, °C	≤2,0	≤2,0	≤2,0	≤2,5	≤2,5
Габариты, мм	20,5×15,5×40,8	26,5×20,5×52,3	35,5×26,0×59,0	41,5×32,5×83,7	41,5×32,5×83,7
Масса, кг	≤0,04	≤0,09	≤0,09	≤0,15	≤0,35

*Для ТД-6М-0 рабочий ход указан при изменении температуры от +20 °C до +70 °C.

Часто задаваемые вопросы

Требуется ли питание для работы датчиков?
Нет, устройства работают по механическому принципу и не требуют электропитания.
Где применяются данные модели?
В регуляторах прямого действия, термоклапанах и термореле.
До какой температуры допускается эксплуатация?
Температура среды — до 120 °C.
Чем отличаются модели между собой?
Диапазоном фиксированной настройки, усилием на штоке, ходом и габаритами.
Какова зона нечувствительности?
От 2,0 до 2,5 °C в зависимости от модели.
