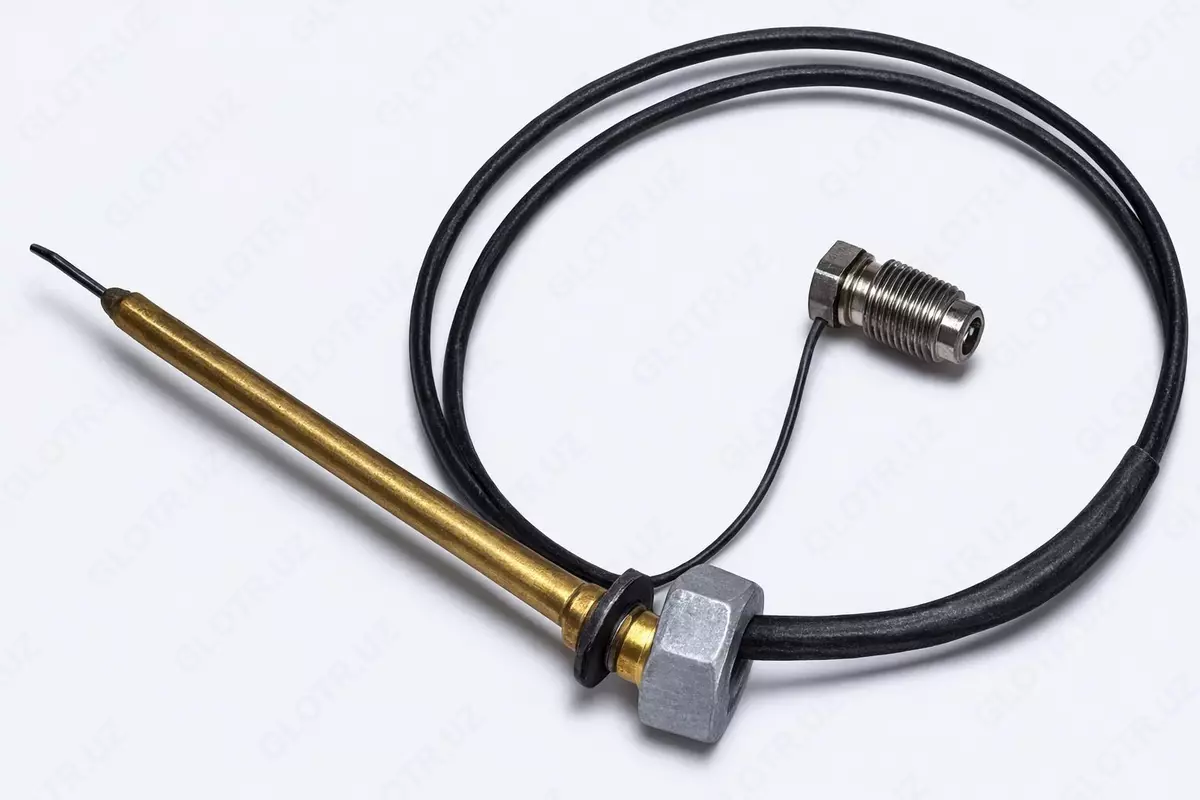

Термодатчик (датчик температуры) ТД-Б

Термодатчик ТД-Б предназначен для измерения температуры жидкости и преобразования её изменения в механическое перемещение сильфона. Прибор применяется в автоматике типа «Арбат» бытовых газовых отопительных аппаратов и котлов, обеспечивая стабильную и безопасную работу системы нагрева. Датчик используется в качестве чувствительного элемента регулирования температуры теплоносителя.

Конструкция ТД-Б включает термобаллон, погружаемый в контролируемую среду, и капиллярный узел, передающий изменение объёма рабочей среды на исполнительный механизм автоматики. При нагреве жидкости происходит расширение наполнителя, что вызывает перемещение сильфона и обеспечивает срабатывание регулирующего устройства. Благодаря высокой точности и малой зоне нечувствительности датчик поддерживает стабильные температурные параметры отопительного оборудования.

Изделие изготавливается по ТУ 25-7617.0003-91 и соответствует требованиям, предъявляемым к элементам автоматики бытовых газовых приборов. Простота конструкции обеспечивает надёжность, длительный срок службы и устойчивость к рабочим нагрузкам. Датчик рассчитан на эксплуатацию в диапазоне регулирования от +40 до +90 °C, что делает его универсальным решением для большинства бытовых отопительных систем.

Преимущества
— Надёжная механическая передача сигнала
— Минимальная зона нечувствительности
— Оптимальный диапазон регулирования
— Совместимость с автоматикой «Арбат»
— Простота монтажа и замены
— Соответствие отраслевым ТУ
— Компактные размеры

Технические характеристики

Часто задаваемые вопросы

1. Для каких приборов предназначен датчик ТД-Б?
   Для бытовых газовых отопительных аппаратов и котлов с автоматикой типа «Арбат».

2. В каком температурном диапазоне работает датчик?
   От +40 до +90 °C.

3. Какова зона нечувствительности?
   Не более 1 °C.

4. Какая глубина погружения термобаллона?
   140 мм.

5. Сколько приборов поставляется в одной упаковке?
   120 штук (4 ряда по 30).
