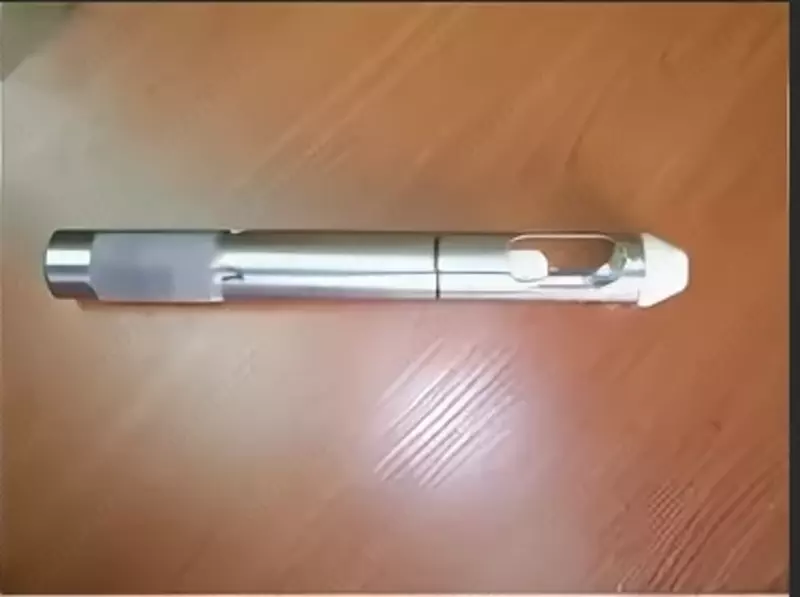

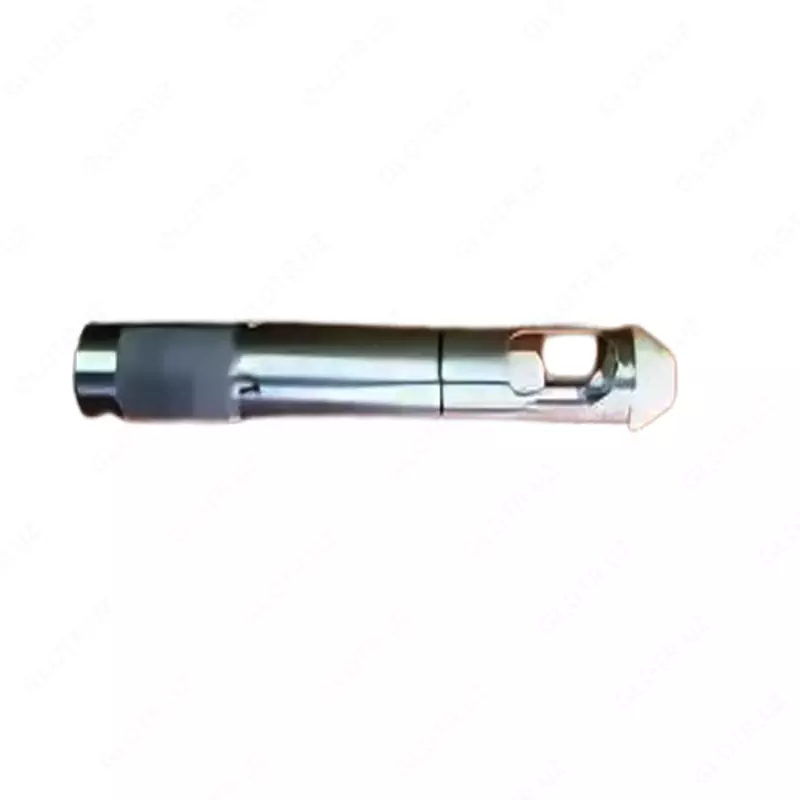

Термометр каротажный КТ-38МК

 Прибор предназначен для измерения температуры в скважинах и обеспечивает линейную зависимость выходного частотного сигнала от измеряемой температуры. Конструкция прибора предусматривает его работу при проведении термометрии с наземными регистраторами типа БСК, УГИ, «Вулкан» и другими. Подключение к каротажному кабелю осуществляется через кабельный наконечник типа НК-36-3. Прибор эксплуатируется с использованием трехжильного каротажного кабеля. Прибор может эксплуатироваться в жидкой агрессивной среде с концентрацией серной кислоты до 70 г/л и гидростатическом давлении не более 11,0 мПа.

Технические характеристики:

1. Диапазон измерения температуры – -5 – +45 ^оС.

2. Номинальный коэффициент преобразования – 42 +/- 5 Гц/1^оС.

3. Основная погрешность коэффициента преобразования – не более 2% отн..

4. Постоянная времени тепловой инерции – не более 2,5 сек

5. Используемый термодатчик – 700-102 ВВA-ВОО.

6. Ток питания (гнезда 1-2 зондовой головки) постоянный – 20-25 мА.

7. Выходной сигнал – импульсный положительный.

8. Амплитуда выходного импульса (гнездо 3 относительно 2)  – не менее 5 В.

9. Время установления рабочего режима – не более 2 мин.

10. Продолжительность непрерывной работы – не менее 8 часов

11. Длина прибора (не более)  – 350 мм.

12. Диаметр прибора (не более) – 38 мм.

13. Масса прибора в сборе (не более) – 3 кг.
