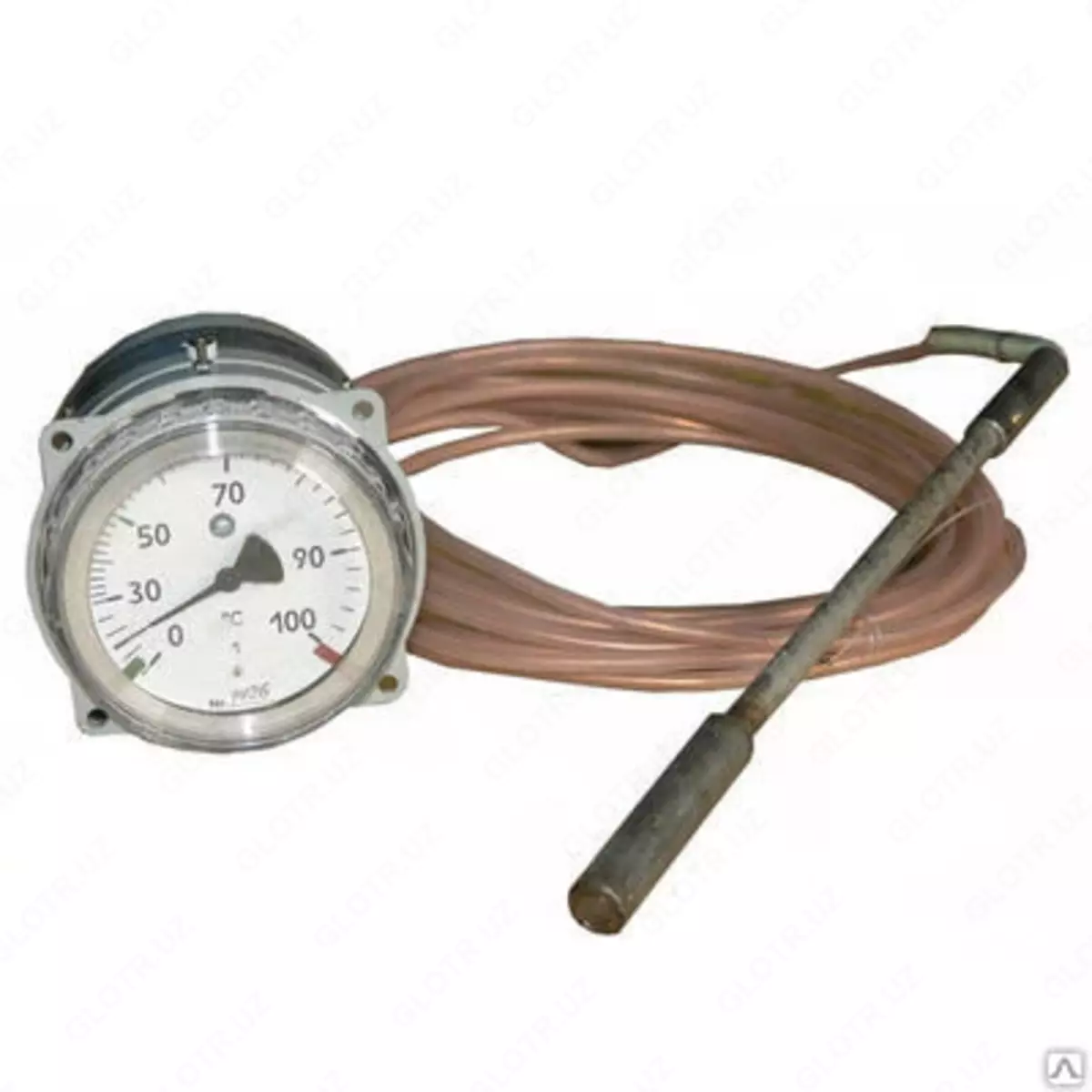

Термометр манометрический газовый электроконтактный ТГП-100Эк-М1

Термометр манометрический газовый, электроконтактный ТГП-100Эк-М1

В наличии Код: P-1140425

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Тип измерителя

Манометры
Термометр манометрический газовый

Совмещение измерения и сигнализации

Показать все

Описание

Термометр манометрический газовый электроконтактный ТГП-100Эк-М1 предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалам контактирующих деталей, а также для коммутации внешних слаботочных электрических цепей. Прибор выполняет функции термосигнализатора (мощность разрыва контактов не более 30 В·А) и может применяться в промышленности, энергетике и на объектах с повышенными требованиями надежности.

Газовое исполнение (ΔT >150 °C) обеспечивает высокую стабильность показаний в широком диапазоне температур. Электроконтактное устройство прямого действия (исполнение V по ГОСТ 16920) позволяет настраивать замыкающие контакты для сигнализации достижения заданных температурных порогов.

Принцип действия основан на изменении давления газа в герметичной термосистеме при изменении температуры. Давление через капилляр передаётся на манометрическую пружину, которая через трибко-секторный механизм перемещает стрелку. Одновременно контактный механизм замыкает или размыкает электрическую цепь при достижении установленного значения температуры.

Преимущества:

Совмещение измерения и сигнализации
Широкий диапазон температур до +400 °C
Длина капилляра до 25 м
Исполнения УХЛ4 и Т3
Надёжная контактная группа до 30 В·А

2026-03-04-17-00-45-599491-05e41b3af45cffefeddf03bd841c257f.webp?_=ozbol

Технические характеристики:

Параметр	Значение
Диапазоны измерений (газовые)	–50…+50; –50…+100; –50…+150; 0…+150; 0…+200; 0…+300; +100…+300; 0…+400 °C
Длина капилляра	1,6; 2,5; 4; 6; 10; 16; 25 м
Длина термобаллона	160; 200; 250; 315; 400; 500 мм
Диаметр термобаллона	20 мм
Класс точности	1 %; 1,5 %
Климатическое исполнение	УХЛ4; Т3
Температура окружающей среды	УХЛ4: –10…+60 °C; Т3: –10…+55 °C
Влажность при 35 °C	УХЛ4 — 80 %; Т3 — 100 %
Степень защиты	IP40
Виброустойчивость	L3
Напряжение коммутируемых цепей	AC 24–240 В; DC 24–220 В
Разрывная мощность контактов	≤30 В·А
Давление среды	64 кгс/см² (без гильзы); 250 кгс/см² (с гильзой)
Присоединительная резьба	М33×2
Габариты (Эк-М1)	106×106×150 мм
Масса (без термосистемы)	≤0,9 кг

Комплект поставки:

Термометр
Паспорт
Передвижной штуцер
Электрический разъём

Часто задаваемые вопросы:

Для каких сред предназначен прибор?
Для жидких и газообразных сред, неагрессивных к материалам прибора.
Можно ли использовать как сигнализатор?
Да, прибор оснащён электроконтактной группой до 30 В·А.
Какой максимальный диапазон измерения?
До +400 °C в газовом исполнении.
Какая максимальная длина капилляра?
До 25 метров.
Какое рабочее давление допустимо?
До 64 кгс/см² без защитной гильзы и до 250 кгс/см² с гильзой.
