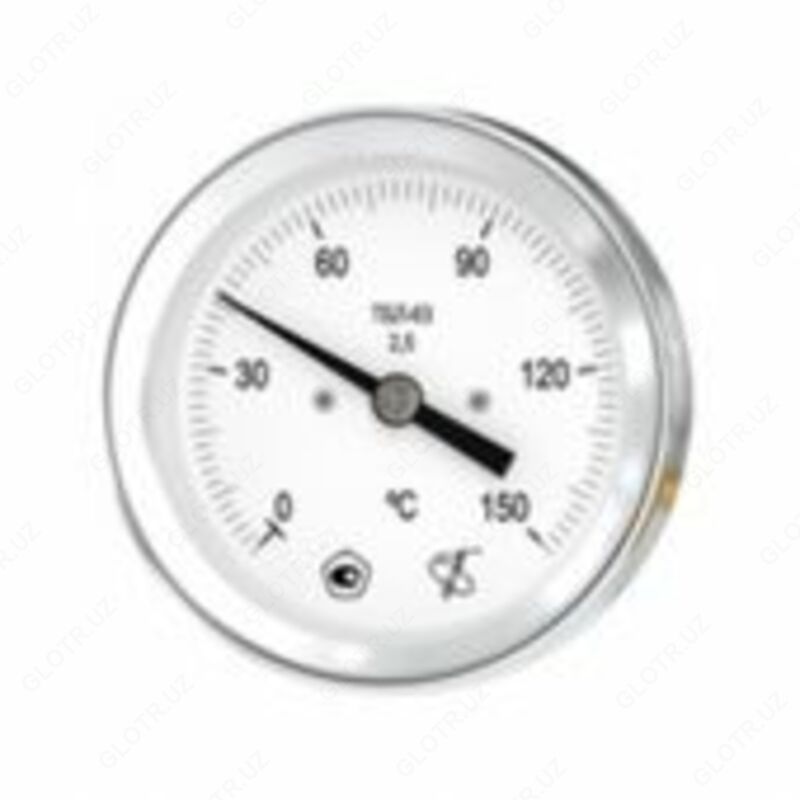

Термометры биметаллические ТБЛ-63, ТБЛ-80, ТБЛ-100, ТБЛ-150

В наличии Код: P-0083988

308 700 сум / шт.

Купить в 1 клик В корзину

Описание

НАЗНАЧЕНИЕТермометры биметаллические показывающие ТБЛ-63, ТБЛ-80, ТБЛ-100, ТБЛ-150 предназначены для измерения температуры в стационарных промышленных технических установках. Измеряемые среды: жидкости и газы в пределах стойкости материала ЛС-59-1.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИЧЕРТЕЖИ
Enlarge this image КАК ЭТО РАБОТАЕТПринцип действия термометров основан на механической деформации под действием температуры спиральной пружины, состоящей из двух свальцованных между собой металлических полосок из разных металлов с разными коэффициентами расширения.При изменении температуры возникает вращательное движение спиральной пружины, один конец которой закреплен к подстроечному винту в концевике термобаллона, другой связан валом со стрелкой прибора. Отсчет показаний производится по круговой шкале.Enlarge this image Enlarge this image Enlarge this image
Enlarge this image

ПРЕДЕЛЫ ИЗМЕРЕНИЙ В ОС
ТБЛ-63, ТБЛ-80, ТБЛ-100, ТБЛ-150	-30...0...+50, 0…60,100, 120, 160, 250, 350,450
Диаметр корпуса	63, 80, 100, 150 мм
Класс точности	1,5 (для ТБЛ-63 - 2,5)
Степень пылевлагозащиты	IP54
Устойчивость к климатическим воздействиям	исполнение УХЛ 3.1 по ГОСТ 15150-69
Виброзащищенность	группа N2 по ГОСТ 12997-84
Средний срок службы	8 лет
Масса не более	0,5 кг
Материал корпуса	коррозийностойкая сталь
Стекло	техническое
Шток	латунь (для t 450С - нержавеющая сталь)
Резьба штока	без резьбы
Исполнение штока	ТБЛ-63, ТБЛ-100: радиальное, осевое ТБЛ-80, ТБЛ-150: осевое
Гильза	латунь/нержавеющая сталь
Резьба гильзы	G1/2
L гильзы, мм	ТБЛ-63 ОШ: 64, 100, 150, 200 ТБЛ-63 РШ: 64, 100, 150 ТБЛ-80: 64, 100, 150, 200,250 ТБЛ-100: 64, 100, 150, 200, 250, 300 ТБЛ-150: 100, 150, 200,2 50, 300
Циферблат	алюминиевый сплав, окрашенный в белый цвет
