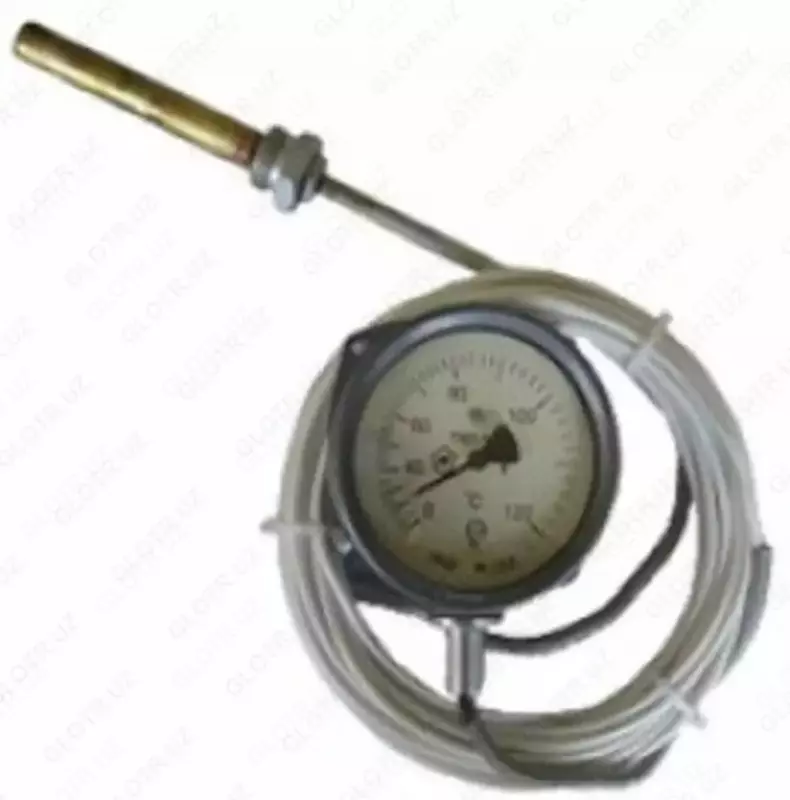

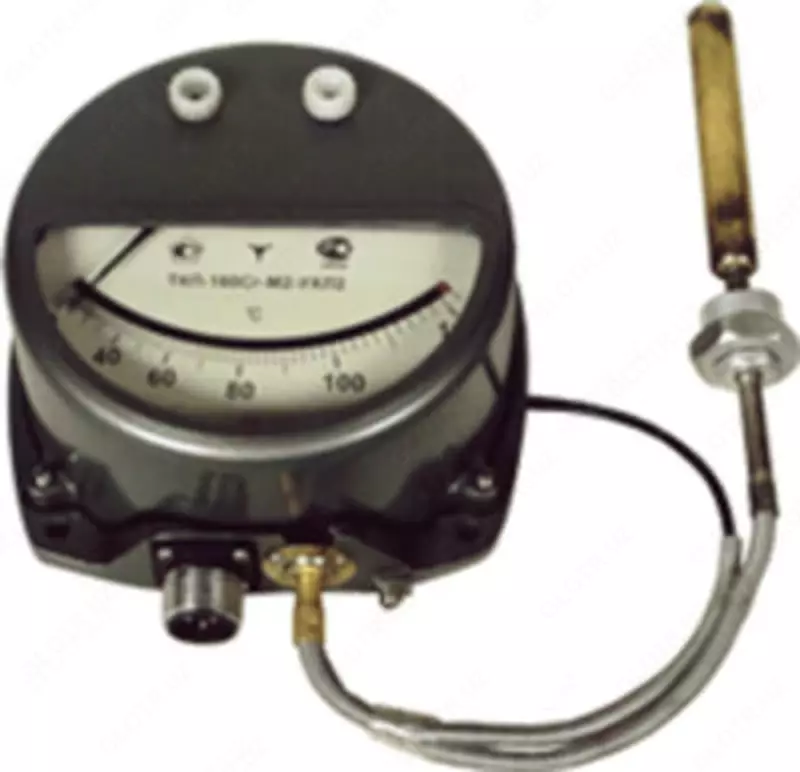

Термометры манометрические ТГП-100М1; ТКП-100М1; ТЖП-100

Термометры манометрические ТГП-100М1; ТКП-100М1; ТЖП-100

Газовые манометрические термометры заполняются  азотом  или гелием. Диапазон измерения температур может составлять от -200 до +800°С (ГОСТ 16920-93). Шкала равномерная. На показания газовых манометрических термометров оказывает влияние температура капиллярной трубки, если она отличается от температуры термобаллона. Для уменьшения, этой погрешности термометрический баллон имеет объем, во много раз превышающий объем капиллярной трубки. Устранение погрешности достигается применением специальных компенсирующих устройств.

Жидкостные манометрические термометры заполняются ртутью, толуолом, ксилолом, метиловым или пропиловым спиртом. Диапазон измерения температур для жидкостных термометров  составляет от -150 до 400 °С. Благодаря большой теплопроводности жидкости, такие термометры менее инерционны по сравнению с газовыми. Шкалы ртутных и спиртовых термометров  равномерные, шкала термометра, заполненного ксилолом, не равномерная в диапазоне температур выше 120 °С.

Принцип работы конденсационных манометрических термометров основан на зависимости давления насыщенного пара от температуры. В конденсационных манометрических термометрах применяются легкокипящие жидкости пропан, хлористый этил, этиловый эфир, ацетон, бензол и т.д. Конденсационные манометрические термометры обладают высокой чувствительностью.  Шкалы термометров не равномерны в связи с нелинейной зависимостью давления насыщенного пара от температуры. Диапазон измерения температур составляет от -50 до +300 °С.

 Особенностью манометрических термометров является довольно большая тепловая инерционность. Показатель тепловой инерции в неподвижной газовой среде составляет 500-800 с, в жидкой среде 15-30 с. Инерционность зависит от размера баллона и его заполнения.
