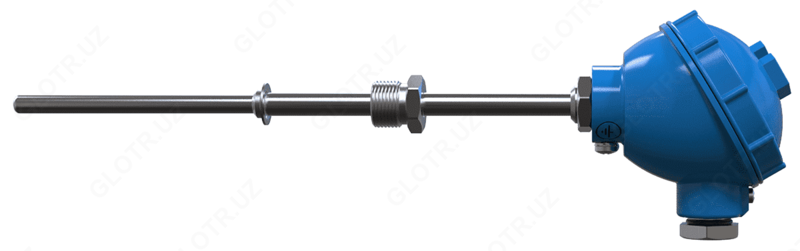

Основные характеристики термопреобразователей ТСМУ 0104, ТСПУ 0104, ТХАУ 0104, ТХКУ 0104

— Номинальные статические характеристики (НСХ): 50М, 100М, 50П, 100П, Pt100, ХА (К), ХК (L);

— Выходной сигнал — 4…20 мА;

— Диапазоны температур (с возможностью перенастройки в пределах диапазона):

50М, 100М: –50…+150, 0…+200 °C;

50П, 100П, Pt100: –50…+500, 0…+550 °C;

— Класс точности — от 0,25;

— Климатические исполнения: С3 (–10…+70 °С), С2 (–50…+70 °С), Т3 (–25…+80 °С);

— Варианты исполнения: общепромышленное, Ex (ExiaCT6 X), Ехd (1ЕxdIICT6);

— Корпуса головок: АГ-10, АГ-07, АГ-14 (Exd), АГ-12 (Exd, алюминиевый сплав), НГ-14 (Exd, нержавеющая сталь), НГ-01, НГ-10, МГ (нержавеющая сталь), ПГ-10 (пластик);

— Типы кабельного ввода: сальник М16×1,5 (IP65); сальник М20×1,5 (IP65); вилка PLT-164 (IP54); кабельный ввод VG9-MS68 (IP65); кабельный ввод VG9-K68 (IP65); вилка GSSNA (IP54); вилка GSP-311 (IP65); кабельные вводы Exd (К-13; КТ-1/2; КТ-3/4 (IP65));

— Напряжение питания — =12…36 В;

— Потребляемая мощность — не более 0,8 Вт;

— Время установления рабочего режима — не более 15 мин;

— Электромагнитная совместимость (ЭМС) —III-A.

Материал защитной арматуры, контактирующей с измеряемой средой: 12Х18Н10Т, КТМС-кабель, Luxal 203.

Конструктивные особенности термопреобразователей

— измерительный преобразователь (ИП 0104) встроен в клеммную головку первичного преобразователя;

— в состав термопреобразователей ТХАУ 0104, ТХКУ 0104 входит компенсатор температуры «холодного спая»;

— термопреобразователи имеют возможность смены термозонда (за исключением корпуса МГ и ТХХУ 0104Exd в корпусе АГ-02Exd);

— ТСПУ 0104 в корпусе МГ может комплектоваться индикаторным устройством ИТЦ 420(Ex)/М4-1, -2, -3

Примечание: ИП 0104/М, ИП 0104/П, ИП 0104/ХА, ИП 0104/ХК могут поставляться как самостоятельные изделия.

Межповерочный интервал:

— 2 года (методика поверки — МИ 2356-2006);

— 6 месяцев (при использовании термопреобразователей с первичными преобразователями типа ТП при температуре от +1100 до +1300 °С).

Гарантийный срок эксплуатации для конструктивов ТС:

— для tmax ≤ 350 °C — 2 года со дня ввода в эксплуатацию;
— для 350 °C < tmax ≤ 600 °C — 1 год со дня ввода в экспл
