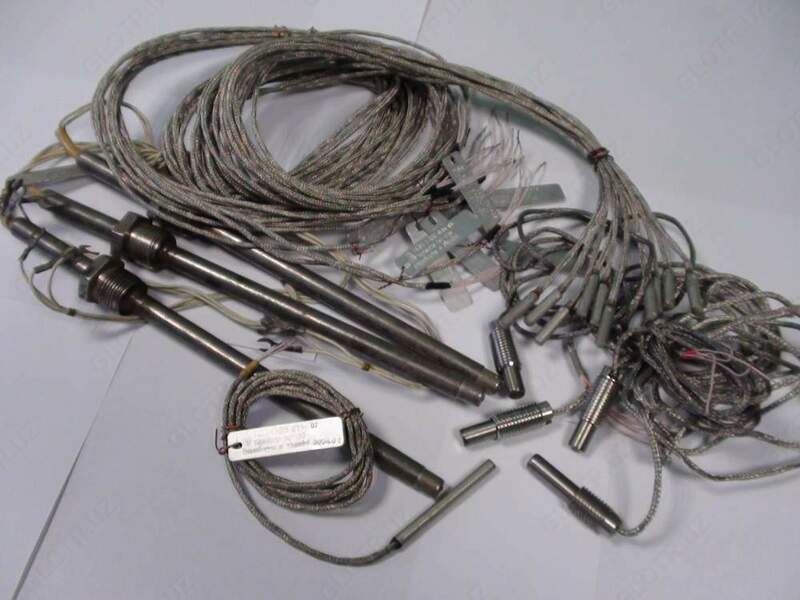

ТЕРМОПРЕОБРАЗОВАТЕЛЬ ТСМ-1388

В наличии Код: P-0288457

1 220 000 сум / шт.

Купить в 1 клик В корзину

Описание

Термопреобразователи ТСП-1388 и ТСМ-1388 предназначены для измерения температуры малогабаритных подшипников (рис. 1, 2, 5, 6) и поверхности твердых тел (рис. 3, 4).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Технические преимущества изделий термопреобразователи сопротивления ТСМ-1388 медные:

Рабочий диапазон измеряемых температур - -50ºС-120ºС;
Условное обозначение НСХ - ТСМ-1388-50М (Cu`50, Cu-50, Cu50);
Класс допуска изделия - С;
Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1388 медный - не более 8с;
Арматура - 08Х18Н10Т.

Технические преимущества изделий термопреобразователи сопротивления ТСМ-1388 медные:

Рабочий диапазон измеряемых температур - -50ºС-120ºС;
Условное обозначение НСХ - ТСМ-1388-50М (Cu`50, Cu-50, Cu50);
Класс допуска изделия - С;
Показатель тепловой инерции изделия термопреобразователь сопротивления ТСМ-1388 медный - не более 8с;
Арматура - 08Х18Н10Т.

Параметры	ТСП-1388	ТСМ-1388
Рабочий диапазон измеряемых температур, °С	от 0 до 120	от -50 до 250
Условное обозначение НСХ преобразования (ГОСТ 6651-94)	50П, 100П	50М
Класс допуска	В, С	С
Схема соединения внутренних проводников	3
Показатель тепловой инерции, с, не более	8
Условное давление измеряемой среды Pу, МПа	(рис. 1, 3, 4, 6): 0,4	(рис. 1, 3, 4, 5): 0,1
Материал защитной арматуры	(рис. 1, 2) латунь Л63 или Л96 (рис. 3, 4) медь М1 (рис. 6) сталь 12Х18Н10Т	(рис. 1, 2) латунь Л63 или Л96 (рис. 3, 4) медь М1 (рис. 5) сталь 08Х18Н10Т
Степень защиты от воздействия пыли и воды	IP00

По рис. 1, 2, 3, 4, 6 изготавливаются термопреобразователи типа ТСП, по рис. 1, 2, 3, 4, 5 – типа ТСМ.

ГАБАРИТНЫЙ ЧЕРТЕЖ

Рис.1 Рис.2 Рис.3 Рис.4 Рис.5 Рис.6

Схема соединения внутренних проводников

Обозначение	Рис.	НСХ	W₁₀₀	Класс допуска	l, мм	l₁, мм	Материал защитной арматуры	Масса, кг
ТСП-1388
5Ц2.822.035	1	50П	1,391	В	-	120	Латунь Л96	0,01
-01						500		0,02
-02						630		0,03
-03						800		0,03
-04						1000		0,04
-05						1600		0,04
-06		100П				1600		0,04
-07	2	100П		С		4970	Латунь Л63	0,11
-08		50П				470		0,04
-09						970		0,05
-10						1470		0,06
-11						1970		0,06
-12						4970		0,11
-13	3				60	-	Медь М1	0,12
-14					80			0,13
-15					100			0,14
-16					120			0,15
-17					160			0,17
-18					200			0,19
-19					250			0,22
-20					320			0,26
-21	4				100		Медь М1	0,14
-22					120			0,15
-23					160			0,17
-24					200			0,19
-25					250			0,22
-26					320			0,26
-27					400			0,30
-28	2	100П			-	7970	Латунь Л63	0,28
-29	6	500П	1,385	В	-	-	Сталь 12Х18Н10Т	0,02
-30	6	100П	1,385	В	-	-	Сталь 12Х18Н10Т	0,03

Обозначение	Рис.	НСХ	Класс допуска	l, мм	l₁, мм	Материал защитной арматуры	Масса, кг
ТСМ-1388
5Ц2.822.034	1	50М	С	-	120	Латунь Л63	0,01
-01					500		0,02
-02					630		0,03
-03					800		0,03
-04					1000		0,04
-05					1600		0,04
-06	2				3005		0,08
-07	3			60	-	Медь М1	0,12
-08				80			0,13
-09				100			0,14
-10				120			0,15
-11				160			0,17
-12				200			0,19
-13				250			0,22
-14				320			0,26
-15	4			100			0,14
-16				120			0,15
-17				160			0,17
-18				200			0,19
-19				250			0,22
-20				320			0,26
-21				400			0,30
-22	5			-	-	-	0,34
