Терморегулятор ТР 330

РТ 330 — это простой механический регулятор на DIN‑рейку для управления системами уличных тёплых полов для снеготаяния и антиобледенения Теплодор, тёплых водостоков и желобов Теплоскат. Регулятор используется в системах электрообогрева кровли и в тёплых уличных полах на открытых площадях против таких явлений, как:

-образование наледи на открытых площадках

-закупорка льдом водостоков

-закупорка льдом стоков талой воды

-образование сосулек на карнизах

Терморегулятор РТ 330 управляется при помощи внешнего датчика температуры. При попадании температуры на датчике в установленный температурный диапазон (−15 °C... +5 °C) ,встроенное реле регулятора замыкается (нагрузка через собственные контакты не более 16 А) и подаёт питание на нагревательный кабель (или на нагревательные кабели скоммутированные через магнитный пускатель), то есть включает электрообогрев. При изменении температуры и выходе её за «нижние» или «верхние» пределы t °C электрообогрев выключается.

Периодическое выключение электрообогрева уличного тёплого пола на обогреваемой площадке в зимнее время связано с тем, что при температурах выше +5 °C и ниже −15 °C выпадение снега маловероятно и наледь, как правило, не образуется. Кроме того, при t ° ниже −15 °C установленной мощности нагревательного кабеля может не хватить для полного растапливания атмосферных осадков, а частичное их подтапливание при низких температурах может привести к образованию ледяной корки на обогреваемом участке.

Верхняя граница температурного диапазона устанавливается при изготовлении терморегулятора ТР330 на +5 °C и регулировке не подлежит.

Нижняя граница температурного диапазона может быть изменена пользователем в пределах −15 °C... 0 °C при помощи рукоятки под шлицевую отвёртку на лицевой панели терморегулятора.

Терморегулятор РТ 330 изготавливается в корпусе для крепления на стандартную DIN‑рейку в щиток или шкаф управления, ширина 2 модуля. Подключение монтажных «холодных» проводов, датчика и питания осуществляется через клеммные контакты под винт.

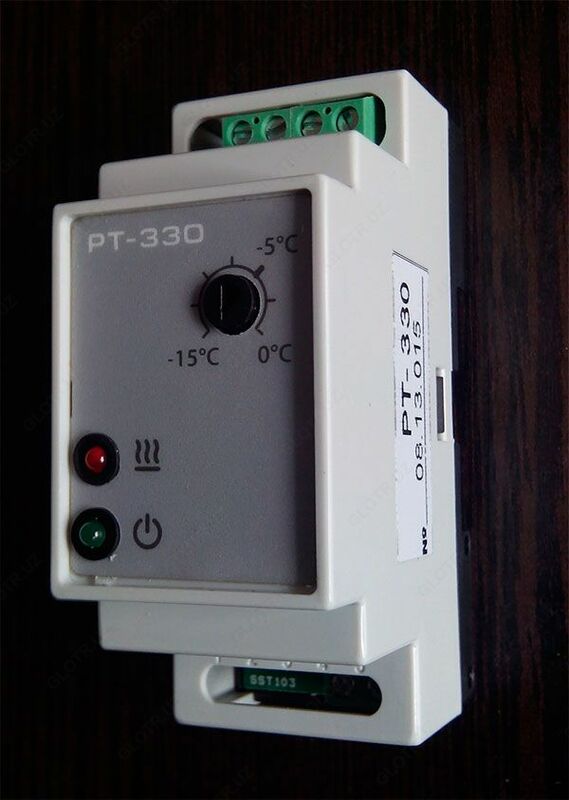

На лицевой панели терморегулятора РТ 330 расположены:

-световой индикатор питания (зеленый)

-световой индикатор включённого состояния системы электрообогрева (красный)

-рукоятка плавной регулировки температуры (под шлицевую отвёртку)

-шкала нижних значений задаваемой температуры .

Технические характеристики ТР330

Пределы чувствительности датчика температуры −50 °C... +40 °C

Пределы регулирования нижней границы t ° диапазона −15 °C... 0 °C

Датчик температуры                                                                                 терморезистор

Длина соединительного кабеля датчика                                                   2 м — 20 м

Электропитание                                                                         220 В +10%... −15% 50Гц

Максимально допустимый ток нагрузки через контакты реле                16 А

Номинальная потребляемая мощность не более                                    0,5Вт

Установленная безотказная наработка                                                    4000 часов

Полный средний срок службы                                               не менее шести (6) лет

Масса                                                                                                           200г

Габариты (ВхШхГ)                                                                              35 х 90 х 58 мм

Терморегулятор РТ 330 является аналогом выпускавшемуся ранее терморегулятору PТ007S.
