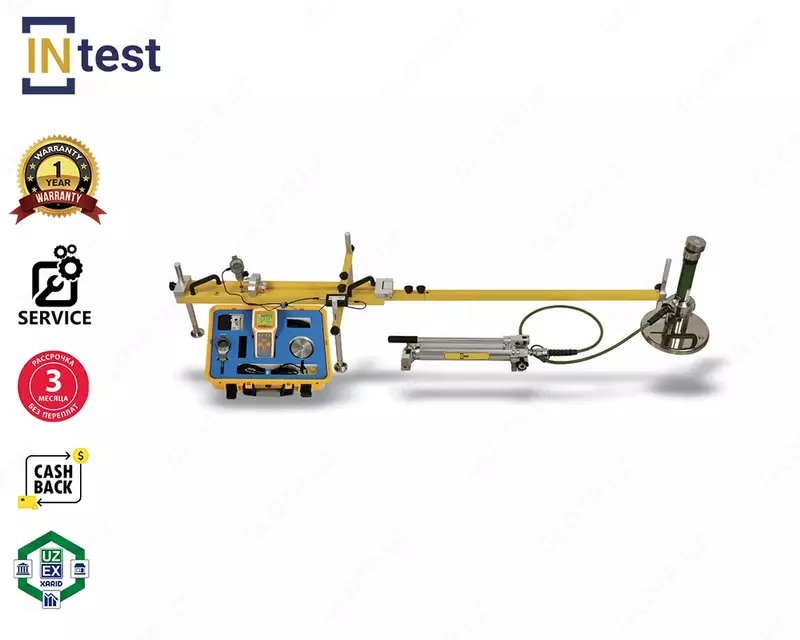

Тестер модуля статической деформации EV2

Прибор для измерения модуля статической деформации Ev2 используется для измерения значения просадки земного полотна под статической нагрузкой, тем самым оценки несущей способности и деформации земляного полотна. Он подходит для контроля качества строительства фундаментов железных дорог, автострад, аэродромов, городского транспорта, портов, доков, а также промышленных и гражданских зданий, подвергающихся статическим нагрузкам.

Принцип: передача нагрузки и разгрузки грунта через круглую опорную пластину и нагрузочное устройство выполняется вручную, а измерение напряжения и под несущей пластиной и соответствующее значение осадки центра S несущей пластины используются для расчета значения модуля деформации Ev2/Ev1/Ev1.

• Применение:
  Тип грунта: Все типы и грунты размером не более 1/4 дюйма. Пластичный

• Диапазон давления: 10 МПа – 225 МПа

• Толщина основания: Рекомендуемое состояние 500 мм

Измерительное устройство:

• Размер опорной пластины:
  Диаметр: 300 мм
  Толщина: 25 мм
  Вес: 17,5 кг

• Цифровой индикатор осадки:
  Диапазон: 12,7 мм (0–0,5 дюйма)
  Разрешение: 0,01 мм
  Погрешность: ≤0,5%
  Часы: ≥20

• Трубка:
  Длина направляющей и индуктивной трубки:
  1140 мм, 1190 мм, 1220 мм, 1160 мм, 1260 мм

• Устройство управления:
  Давление: 0–2,5 МПа
  Размер: 260×240×100 мм
  Вес: 3 кг

• Дисплей цифрового индикатора:
  Разрешение: 0,01 мм / 0,001 МПа

• Вспомогательное оборудование:
  Пластина, труба, измерительное оборудование, пульт, ручной насос, принадлежности

• Транспортировочные размеры устройства:
  2320×570×420 мм

• Вес всего набора: 12,5 кг
