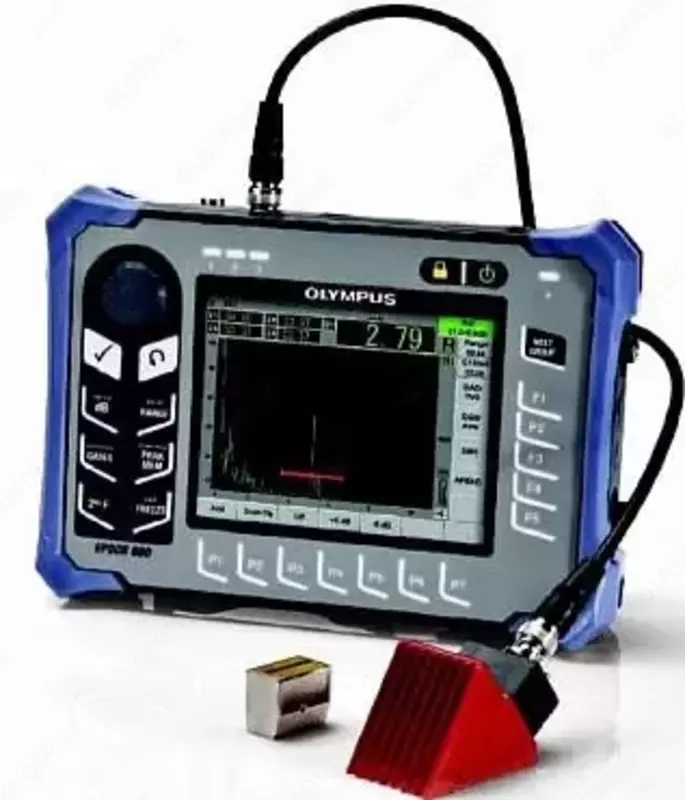

Технические характеристики Epoch 650

Характеристики Epoch 650

ОБЩИЕ
Габариты (Ш x В x Г)	236×167×70 мм
Вес	1,68 кг c литий-ионной батареей
Клавиатура	Английская, международная, японская, китайская
Языки интерфейса	Английский, испанский, французский, немецкий, японский, китайский, португальский
Разъемы для преобразователей	BNC или LEMO 1
Хранение данных	Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт)
Тип батареи	Стандартный литий-ионный аккумулятор
Время работы от батареи	12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА)
Питание	От сети переменного тока: 100–120 В, 200–240 В, 50—60Гц
Тип дисплея	Цветной трансфлективный ЖК-дисплей с VGA-разрешением (640×480 пикселей) и частотой обновления изображения 60 Гц
Размер дисплея (Ш х В, диаг.)	117×89 мм, 146 мм
ГЕНЕРАТОР
Генератор	Настраиваемый генератор прямоугольных импульсов
ЧЗИ	От 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора	100 В, 200 В, 300 В или 400 В
Длительность импульса	От 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование	50, 100, 200, 400 Ω
ПРИЕМНИК
Усиление	От 0 до 110 дБ
Максимальный входной сигнал	20 В р-р
Входное полное сопротивление	400 Ω ± 5%
Полоса пропускания	От 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры	Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц)
Детектирование	Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы	По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность	0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка	От 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды	От 0 до 110% FSH с разрешением 0,25 %
Скорость измерений	Соответствует ЧЗИ во всех режимах
КАЛИБРОВКА
Автоматическая калибровка	Скорость звука, смещение нуля Прямой луч (первый донный или Эхо-Эхо) Наклонный луч (Путь УЗ или глубина)
Режимы контроля	Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения	Миллиметры, дюймы или микросекунды
Диапазон	От 3,36 до 13 405 мм при 5,900 м/с
Скорость	От 635 до 15 240 м/с
Смещение нуля	От 0 до 750 мкс
Задержка отображения	От —59 до 13 401 мм; продольная скорость в стали
Угол преломления	От 0° до 85° с шагом 0,1°
СТРОБЫ
Стробы для измерений	Два полностью независимых строба для измерения амплитуды и времени пролета
Начало строба	Настраивается на всем отображаемом диапазоне.
Ширина строба	Настраивается от начала строба до конца отображаемого диапазона
Высота строба	Настраивается от 2 до 95% от высоты экрана
Сигнализации	Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
ИЗМЕРЕНИЯ
Поля для отображения результатов измерений	5 полей (ручной или авто-выбор)
Строб 1	Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда
Строб 2	Те же, что и для строба 1
Эхо-эхо	Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе
Другие измерения	Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки
DAC/ВРЧ	Стандартная
Точки DAC	До 50 точек, динамический диапазон 110 дБ
Специальные режимы DAC	Пользовательские DAC (до 6 кривых)
Коррекция криволинейной поверхности	Стандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра
