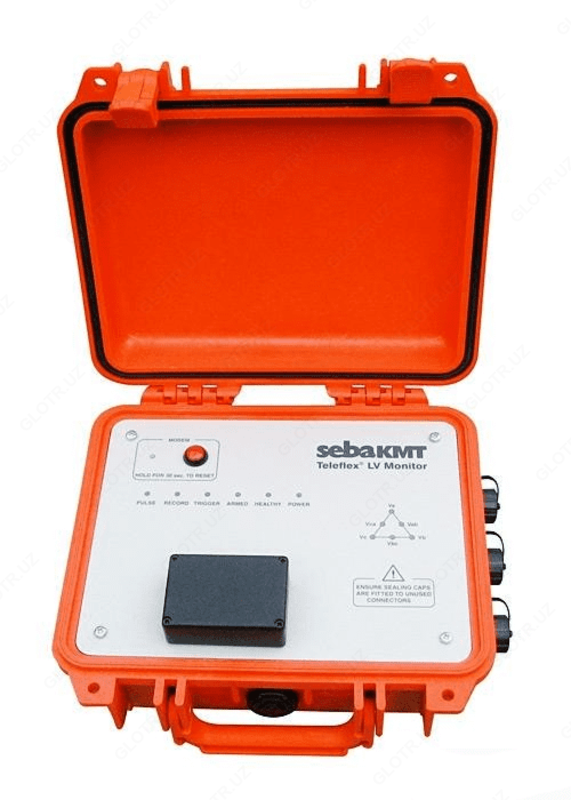

TFX LV — рефлектометр

Описание рефлектометра TFX LV

Teleflex LV монитор предназначен для поиска всех типов повреждений низковольтных кабелей, в особенности нестабильных повреждений, представляющих наибольшие трудности в определении. Им можно управлять при помощи переносного ПК через Bluetooth или по телефону (GSM).

В противоположность к другим переносным рефлектометрам, Teleflex LV монитор соединен одновременно с тремя фазами низковольтного кабеля и позволяет пользователю осуществлять TDR-испытания любой комбинации фаз непосредственно рядом с прибором или дистанционно. Питание Teleflex LV монитора осуществляется через трехфазный испытательный кабель, при этом, как минимум, одна фаза должна быть под напряжением.

В Teleflex LV мониторе встроен четырехканальный регистратор переходных процессов (3 x по напряжению, 1 x по току) для регистрации точных данных о типе и поведении нестабильных повреждений. Зарегистрированные регистратором переходных процессов сигналы используются и для определения „триггерных“ условий для TDR-систем, для чего визуализируются искажения напряжения и/или токи перегрузки. При помощи специальной функции синхронизации можно использовать записи переходных волн с двух приборов для поиска мест повреждений.

Благодаря возможности дистанционного управления прибором Teleflex LV монитор его могут подключать к исследуемому кабелю такие сотрудники, которые могут быть даже незнакомы с анализом TDR-форм переходных волн; настройку и обработку результатов может осуществить специалист на центральном пункте управления. Это удобно особенно тогда, когда прибор оставлен в месте измерения, чтобы зарегистрировать (повторное) появление нестабильного повреждения.

Особенности рефлектометра TFX LV

• Трехфазная, базирующаяся наTDR, система для поиска повреждений
• Поиск постоянных, переходных и нестабильных дефектов
• Применение на низковольтных кабелях под напряжением
• Трехфазный монитор напряжения
• Разные условия разрешения для визуализации искажения напряжения и/или тока перегрузки
• Запоминающее устройство для 20 измерений
• Дистанционное управление через Bluetooth и GSM
• Удобное программное обеспечение
• Безопасное соединение посредством измерительных кабелей с высоковольтными предохранителями

Технические характеристики рефлектометра TFX LV

Представление анализа на компьютере

Комплект поставки TFX LV
