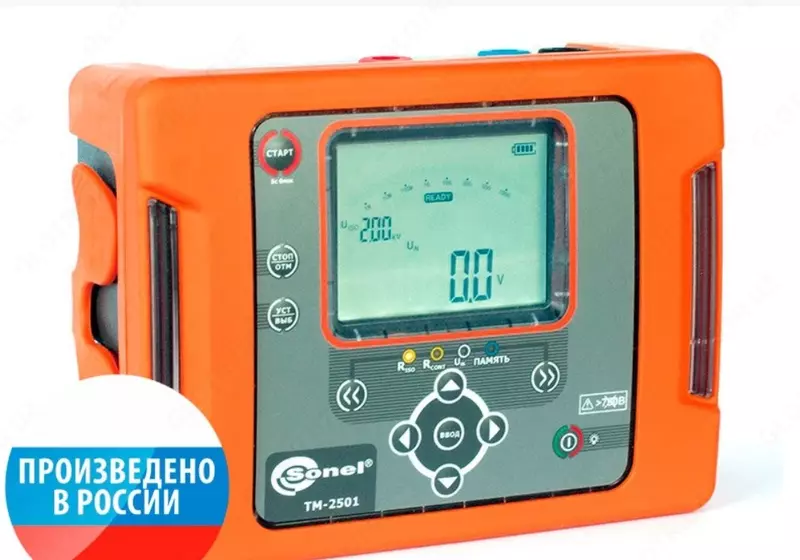

ТМ-2501 — измеритель параметров электроизоляции

Технические характеристики измерителя параметров электроизоляции TM-2501:

Диапазон	Разрешение	Основная погрешность
Измерение напряжения переменного и постоянного тока (True RMS)
0,0...750 В	1 В	±(3% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА)
0,0...999,9 кОм	0,1 кОм	±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.
до 100 В	50 ГОм	-
200...400 В	100 ГОм	-
500...900 В	250 ГОм	-
1000...2400 В	500 ГОм	-
2500 В	1000 ГОм	-
Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой: где: RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя; UISOnom - номинальное напряжение измерения; IISOmax - максимальный ток преобразователя (1 мА).
