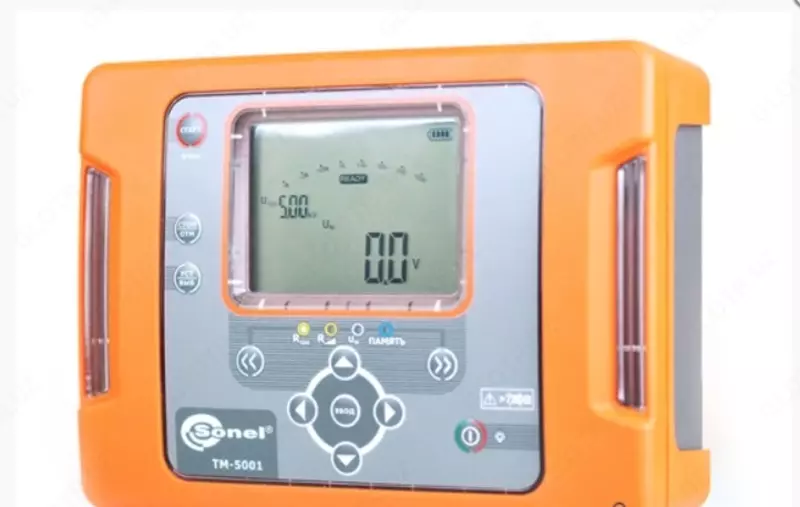

ТМ-5001 — измеритель параметров электроизоляции

Технические характеристики измерителя параметров электроизоляции ТМ-5001:

Диапазон	Разрешение	Основная погрешность
Измерение напряжений переменного и постоянного тока
0…299,9 В	0,1 В	± (3% и. в. + 2 е. м. р.)
300…750 В	1 В
Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom 5 ТОм (IISO nom = 1 мА)
0,0...999,9 кОм	0,1 кОм	± (3 % и.в. + 20 е.м.р.)
1,000...9,999 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
10,00...99,99 ГОм	0,1 ГОм
1,000...5,000 ТОм	1 ГОм	± (4 % и.в. + 50 е.м.р.)
Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона). Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже
