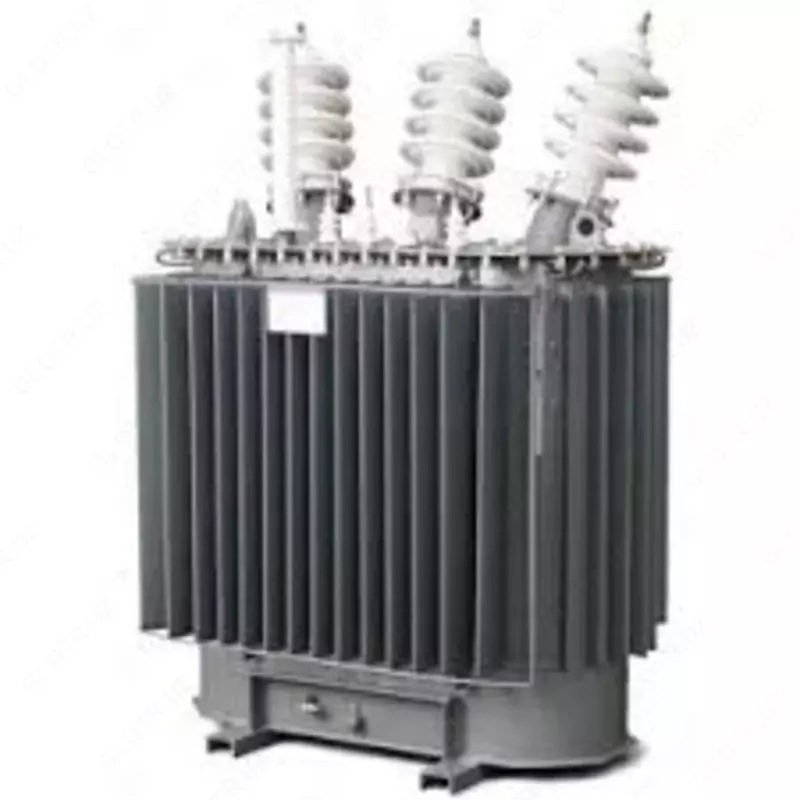

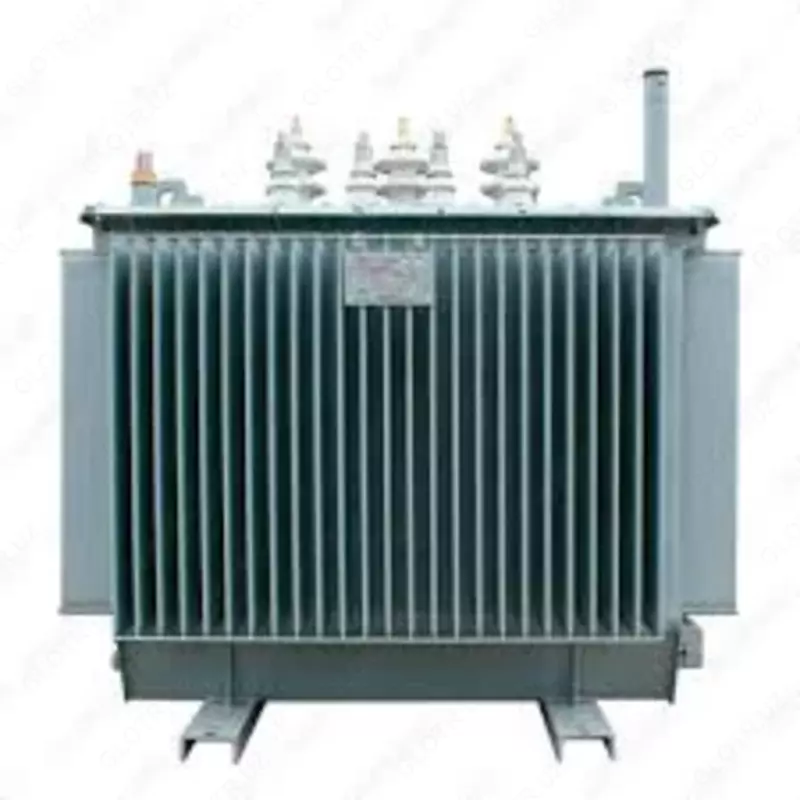

ТМГ-100кВА Трансформатор силовой герметичный

Трансформатор ТМГ-100/10(6)/0,4

Трансформаторы силовые герметичные типа ТМГ

Масляные силовые понижающие герметичные трехфазные  трансформаторы  на мощность от 16 ― 2500 кВА и на напряжение от 6кВ до 35кВ используются для нужд потребителей народного хозяйства для наружной и внутренней установки.

Характеристики технические

Трансформаторы силовые ТМГ-16 – 2500 кВА производятся  на  номинальное напряжение обмотки первичной до 35 кВ включительно и обмотки вторичной (низкого напряжения) – 0,4 кВ.  Группа соединений (схема соединения) –Д/УН–11; У/УН-0.

Трансформаторы изготавливаются с двумя  уровнями короткого замыкания и потерь  холостого хода:

- уровень А по  ТУ31.1002134400242006- улучшенными (меньшими) потерями;

- уровень В по ТУ У3.49057580840162000- стандартные потеряи.

Регулировка напряжение осуществляется без возбуждения. В комплектацию трансформатора входит высоковольтные переключатели, которые соединены с обмоткой высокого напряжения, за счет которого можно регулировать напряжение (ступенями), но только при отключенном от електропитания трансформаторе со стороны ВН и НН с диапазоном ±2 х 2,5 %.

Предельное отклонение (ГОСТ-11677) технических параметров  силовых трансформаторов составляют:

-     Напряжение (Uкз)  короткого замыкания в пределах ±10%;

-     Потери КЗ на ответвлении основном +10%;

-     Потери ХХ +15%;

-     Полная масса до +10%.

Структура  обозначения марки трансформаторов ТМГ

ТМГ ― Х/10 У(ХЛ)1 ― Х

Т –3 фазный трансформатор,

М –  охлаждение масляное с циркуляцией (естественной) масла и воздуха

Г – герметичный,

Х –мощность номинальная, кВА,

10 – напряжение обмотки по  высокой стороне, КилоВольт,

УХЛ1 –исполнение климатическое, а также категория  по размещению ( ГОСТ 15150-69);

ТМГ ― Х/35 У(ХЛ)1 ― Х

Т –3 фазный трансформатор,

М –  охлаждение масляное с циркуляцией (естественной) масла, воздуха

Г – герметичный,

Х –мощность номинальная, кВА,

10 – напряжение обмотки по  высокой стороне, КилоВольт,

УХЛ1 –исполнение климатическое, а также категория  по размещению ( ГОСТ 15150-69);

 Условия по эксплуатации

Высота от уровня моря -до1000метров. Температура окружающего среды:

- для климата умеренного      ― температура  –45С- +40С (обозначение «У»);

- для климата холодного        ― температура  –60С -+40С (обозначение «ХЛ»).

Влажность воздуха – до 80% при температуре +25 ОС. Строго запрещено использовать трансформаторы для работы:

-              во  агрессивной и взрывоопасной   среде   (содержащей   газы,    пыль   повышенной концентрации, испарения);

-     при тряске и вибрации;

-     при частых выключениях/включениях по высокой стороне питания превышающей 10 раз в сутки.

Конструкция масляных трансформаторов ТМГ

Баки трансформаторов ТМГ имеют прямоугольную форму и гофрированные стенки без расширительного бака. Для загрузки трансформатора в  транспорт используются крюки, они расположенные сразу под  рамой (верхней)  бака трансформатора. Сверху  на крышке трансформат.  бака имеется пробка (кран)  для залива трансформаторного масла, а также внизу бака есть пробка  (кран) для спуска масла, заземление (болт).

Активная часть тр-ра состоит из магнитопровода, (материал- холоднокатанная электротех. сталь) высоковольтного переключателя, обмоток. Обмотки  трансформатора изготавливаются как из алюминия так из меди (в зависимости от мощности трансформатора).

Вводы НН и ВН наружной установки, изоляторы фарфоровые проходные. При вводном токе 1000 А и свыше в верхней части стержня (токоведущего) устанавливается специальный зажим контактный с лопаткой, за счет которого возможно подсоединение плоской токопроводящей шины. Вводы НН и ВН расположены сверху на крышке.

Для контроля и учета уровня тр. масла на крышке бака трансформатора установлен маслоуказатель поплавковый. Для определения температуры верхних слоев трансформаторного масла в самом баке на крышке установлен термометр.

Расширение масла в объеме, компенсируется изменением давления внутри бака трансформатора и за счет изменения объема и конфигурации гофростенок.

В трансформаторах  ТМГ масло абсолютно герметично и не контактирует с воздухом и  соответственно не окисляется. Основное преимущество герметичных трансформаторов в том, что нет нужды в профилактических  ремонтах и  ревизиях, а также не требуют расходов при вводе в эксплуатацию  в период  всего  срока  работы,  и  нет  необходимости  в регенерации масла.

В трансформаторах ТМ (ТМГ) от 160 до 2500 кВА монтируются катки, которые необходимы для

 поперечного и продольного перемещения трансформаторов.
