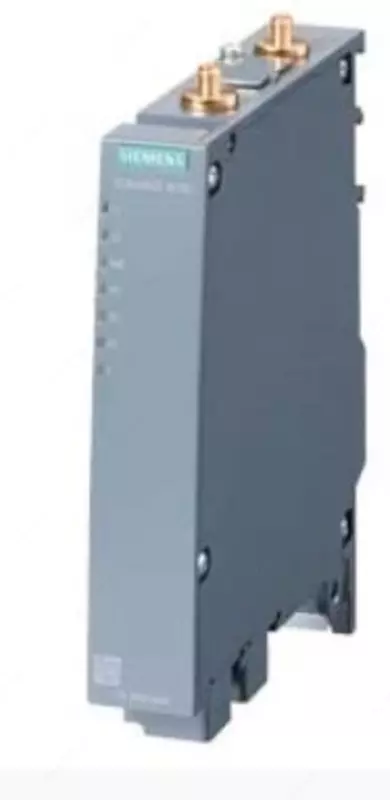

Точка доступа SCALANCE W774-1 6GK5774-1FX00-0AC0

IWLAN Access Point, SCALANCE W774-1 RJ45, 1 radio, 2 R-SMA antenna connector, iFeatures support via KEY-PLUG, IEEE 802.11a/b/g/h/n, 2,4/5GHz, Brutto data rate 300 MBit/s, 2x RJ45 max. 100 MBit/s, PoE integrated 2-port-switch, redundant DC 24 V, term. block, IP30, -20... 60°C, plug slot WPA2/802.11i/e, Note national approvals! CERT ID: MSN-W1-RJ-E2, scope of supply: manuals on CD, German/English, 1x terminal block; for use in Israel

Скорость передачи
● при W-LAN / максимальное 300 Mbit/s
● при Industrial Ethernet 10 до 100

Интерфейсы
Количество электрических подключений
● для сетевых компонентов или абонентских радиостанций 2
● для напряжения питания 1
● для избыточного напряжения питания 1
исполнение сменного носителя данных
● C-PLUG да
● KEY-PLUG да

Интерфейсы / Wireless
количество карточек радиосвязи / с фиксированным монтажом 1
вид передачи / при Multiple Input Multiple Output (MIMO) 2x2
количество пространственных потоков 2
Количество электрических подключений / для внешних антенн 2

Характеристики продукта / наружная антенна с возможностью монтажа непосредственно на устройстве да
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания пост. ток
Напряжение питания / 1
● из клеммного блока 19,2 V
Напряжение питания / 2
● из клеммного блока 28,8 V

Напряжение питания
● из Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af 48 V

Потребляемый ток
● при постоянном токе / при 24 В / типовое 0,25 A
● при Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af / типовое 0,125 A

Мощность потерь [Вт]
● при постоянном токе / при 24 В / типовое 6 W
● при Power-over-Ethernet согласно IEEE802.3at при типе 1 и IEEE802.3af / типовое 6 W

Допустимые окружающие условия
Температура окружающей среды
● во время эксплуатации -20 ... +60 °C
● во время хранения -40 ... +85 °C
● во время транспортировки -40 ... +85 °C
Относительная влажность воздуха / при 25 °C /
без конденсации / во время эксплуатации / максимальное 97 %
Степень защиты IP IP30

Конструктивная форма, размеры и вес
Ширина 26 mm
Высота 156 mm
Глубина 127 mm
Ширина / корпуса / без антенны 26 mm
Высота / корпуса / без антенны 147 mm
Глубина / корпуса / без антенны 127 mm
вес-нетто 0,52 kg

Вид крепления
● монтаж на профильных шинах S7-300 да
● монтаж на профильных шинах S7-1500 да
● установка на монтажной шине DIN 35 мм да
● настенный монтаж да

Радиочастоты
Рабочая частота
● при W-LAN в диапазоне частот 2,4 ГГц 2,41 ... 2,48 GHz
● при W-LAN в диапазоне частот 5 ГГц 4,9 ... 5,8 GHz

Свойства, функции, компоненты изделия / общее
Функция продукта / Режим точки доступа да
Функция продукта / Client Mode да
количество SSID 4

Функция продукта
● точка доступа iPCF да
● клиент iPCF да
● точка доступа iPCF-MC нет
● клиент iPCF-MC да
количество радиомодулей, пригодных для iPCF 1
Функция продукта / iREF да
Количество радиомодулей с возможностью работы с iREF 1
Функции изделия / управление, конфигурация, проектирование
количество управляемых IP-адресов / в клиенте 8
