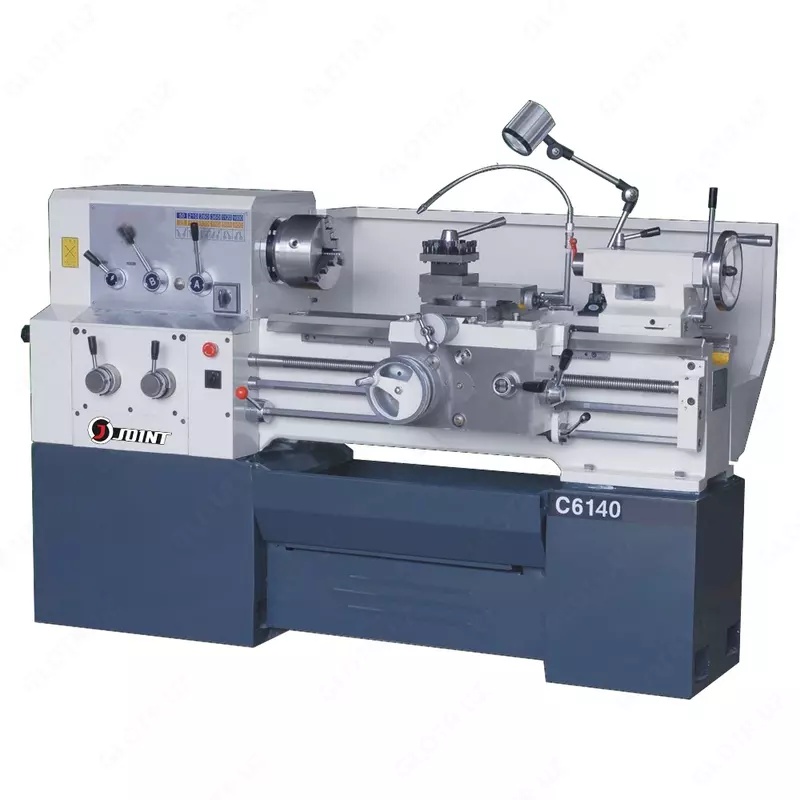

Токарный станок C6140D

Под заказ Код: P-1052321

Цена по запросу

Узнать цену Связаться с продавцом

Описание

Краткие сведения

- Максимальный диаметр над станиной: 400 мм

- Максимальная длина заготовки: 750 / 1000 / 1500 мм

Описание Станка

Горизонтальный ручной токарный станок для нарезки резьбы и обработки металла предназначен для выполнения традиционных токарных операций с высокой точностью и надежностью. Этот станок широко используется в различных отраслях, включая машиностроение, изготовление деталей и прототипов, а также для мелкосерийного производства.

Особенности

1. Высокая Твердость Направляющих Станка:

- Твердость направляющих станка превышает HRC52°

- Высокая износостойкость направляющих обеспечивает долговечность и стабильную точность обработки корпуса станка.

2. Прецизионная обработка направляющих станка:

- Все детали станка изготавливаются на станках с ЧПУ.

3. Точная Обработка Передаточных Шестерен:

- Передаточные шестерни проходят обработку на ЧПУ зуба-фрезерных станках с последующим шумовым тестированием.

- Низкий уровень шума от шестерен обеспечивает комфортные условия работы и повышает качество обработки.

Преимущества станка

- Высокая Точность и Надежность:

- Обеспечивает аккуратную и точную нарезку резьбы и обработку деталей различных размеров.

- Долговечность и Износостойкость:

- Использование высококачественных материалов и прецизионной обработки направляющих и шестерен гарантирует длительный срок службы станка и минимальные затраты на обслуживание.

- Универсальность Применения:

- Подходит для широкого спектра токарных операций, включая нарезку резьбы, резку материалов и обработку сложных форм.

- Низкий Уровень Шума:

- Передаточные шестерни с низким уровнем шума обеспечивают комфортные условия работы и повышают производительность.

Применение

Горизонтальный ручной токарный станок идеально подходит для:

- Машиностроение: Изготовление и обработка металлических деталей.

- Изготовление Прототипов: Быстрая и точная обработка пробных образцов.

- Мелкосерийное Производство: Эффективная работа с небольшими партиями изделий.

- Образовательные Учреждения: Использование в учебных целях для обучения токарным навыкам.

Характеристика	Единицы	Значение
Модель		C6140D
Максимальный диаметр свинга над столом	мм	400
Максимальная длина заготовки	мм	750, 1000, 1500
Ширина направляющих столов	мм	320
Максимальный диаметр поворота заготовки на патроне	мм	190
Максимальный продольный ход подставки инструмента	мм	630, 880, 1380
Максимальный поперечный ход подставки инструмента	мм	220
Диаметр стержня	мм	45
Максимальный диаметр поворота заготовки в канавке седла	мм	580
Длина зазора	мм	200
Высота центра шпинделя	мм	202
Соединение головки шпинделя		C6
Диаметр проходного отверстия шпинделя	мм	46
Конус внутреннего отверстия шпинделя		MT6
Скорость вращения шпинделя	об/мин	25-1600
Конус внутреннего отверстия верхней втулки		MT4
Максимальный ход втулки хвостовика	мм	130
Максимальный боковой ход	мм	±10
Резьба:
Система дюймовая		80-33/4N/1"
Метрическая система		0.45-20 мм/р
Модуль	мм	0.25-10 мм
Диаметр шага		160-31/2DP
Спецификация мотора		YD132M-8/4-B5 3-4.5 кВт
Спецификация ремня	мм	4-A-1900 мм/4-A-2000 мм
Размеры машины (Д × Ш × В)	мм	1950 × 950 × 1250 (750 мм)
		2200 × 950 × 1250 (1000 мм)
		2700 × 950 × 1250 (1500 мм)
Вес нетто	кг	1400 (750 мм)
		1500 (1000 мм)
		1600 (1500 мм)
Максимальная нагрузка на стол	кг	350
Спецификация держателя инструмента		BT30
Диаметр установки	мм	100
Спецификация штифта		BT30
Скорость подачи резания	м/мин	15
Скорость быстрого перемещения по осям X/Y/Z	м/мин	48 / 48 / 48
Точность позиционирования	мм	0.005 / 0.005 / 0.005
Точность повторного позиционирования	мм	0.004 / 0.004 / 0.004
Габариты (Д × Ш × В)	мм	2330 × 1930 × 2250
Общая электрическая мощность машины	KVA	15
Вес машины	кг	3800
