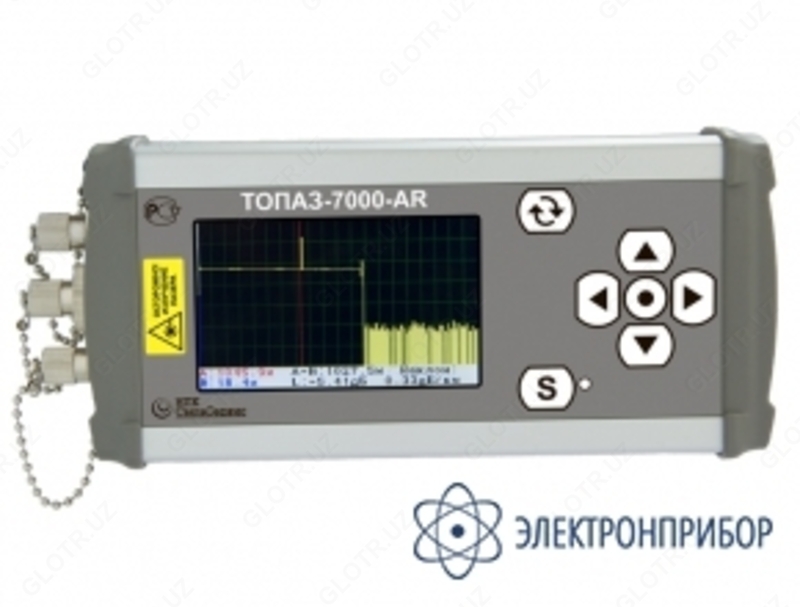

ТОПАЗ-7000-ARX — оптический рефлектометр

Описание оптического рефлектометра ТОПАЗ-7000-ARX:

Приборы серии ТОПАЗ-7000-AR/ARX обладают возможностями оптического тестера и рефлектометра в одном малогабаритном корпусе и позволяют проводить все основные виды измерений при строительстве и эксплуатации оптико-волоконных линий связи.

В серии ТОПАЗ-7000-AR/ARX имеется две модификации: ТОПАЗ-7000-AR - рефлектометр для сетей доступа и локальных сетей и ТОПАЗ-7000-ARX - рефлектометр с расширенным динамическим диапазоном для магистральных сетей и сетей доступа.

Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, память на 450 рефлектограмм, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют использовать эти приборы для работы в полевых условиях и подготовки отчетов об измерениях в условиях офиса.

Варианты исполнения оптического рефлектометра ТОПАЗ-7000-ARX:

Устройство ТОПАЗ-7000-AR/ARX выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 7ХХ  Х – ХХ  +», где
                              1               2     3    4


1:   ТОПАЗ-710 - без измерителя мощности;
      ТОПАЗ-731 - диапазон измерителя: -85..+6 дБм;
      ТОПАЗ-732 - диапазон измерителя: -60..+20 дБм;

2:   1 - 850 нм (многомод);
      2 - 1310 нм;
      3 - 1550 нм;
      4 - (850/1300) нм (многомод);
      5 - (1310/1550) нм;
      6 - (1310/1490/1550) нм;
      7 - на заказ до трех длин волн;

3:   AR - 25 дБ, 20 нс;
      ARX - 34 дБ, 10 нс;

4:   + - визуальный локатор дефектов VFL 650 нм (опционально).

Особенности оптического рефлектометра ТОПАЗ-7000-ARX:

• Увеличенный динамический диапазон - >32 дБ;
• Совмещение в одном приборе функций оптического рефлектометра и оптического тестера;
• До трех длин волн на один порт;
• В режиме оптического тестера совместим с приборами серии ТОПАЗ-7000;
• Программное обеспечение для формирования отчета об измерениях;
• Энергонезависимая память на 450 рефлектограмм;
• Загрузка рефлектограмм и управление измерением от компьютера через USB;
• Малые габариты;
• Яркий цветной дисплей с разрешением 400х240 пикселей и с тачскрином;
• Возможность питания прибора от порта USB компьютера и от внешней батареи с выходом USB 5В, 2А.
