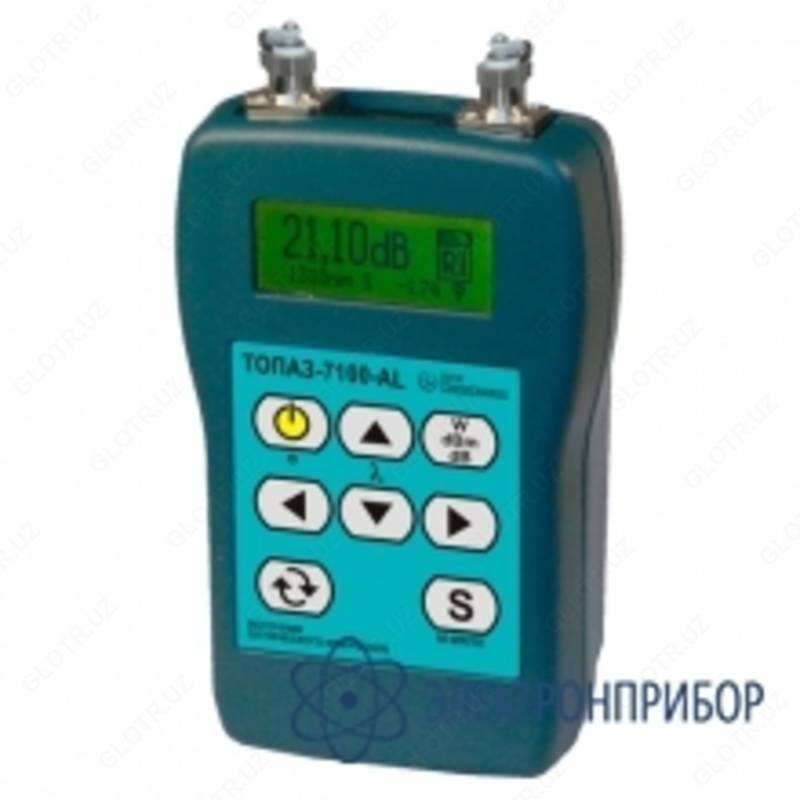

ТОПАЗ-71хх-AL — измеритель ORL и длины линии

Описание измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Оптические тестеры модельной группы (модификации) ТОПАЗ-710X-AL серии ТОПАЗ-7000 имеют пять режимов работы и могут выполнять функции измерителя оптической мощности, источника оптического излучения, измерителя обратного отражения (ORL) и измерителя длины линии или расстояния до обрыва. В режиме «Тестер-Автомат» позволяют с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для 3-х длин волн за 20 секунд.

Наличие энергонезависимой памяти результатов измерения (2800 значений) и интерфейса связи с компьютером, позволяет автоматизировать подготовку отчета об измерениях.

Приборы этой серии предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания любых оптических сетей.

Особенности измерителя ORL и длины линии ТОПАЗ-71хх-AL:

• В одном приборе: измеритель мощности, источник излучения, измеритель ORL, измеритель длины и визуальный локатор повреждений;
• В режиме "Тестер-Автомат" выполняет 13 измерений нажатием одной кнопки всего за 20 секунд;
• Режим переключения длины волны источника с передачей информации о текущей длине волны (CW);
• До трех источников на один порт;
• Программное обеспечение для формирования отчета об измерениях;
• Подсветка дисплея;
• Опционально – визуальный локатор повреждений (VFL);
• Время работы – 80 часов.

Варианты исполнения измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Устройство  ТОПАЗ-710X-AL выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 7 10  Х – AL​  +», где
                                          1   2     3    4

1:   10 - нет отдельного входа измерителя;

2:   1 - 850 нм (многомод);
      2 - 1310 нм;
      3 - 1550 нм;
      4 - (850/1300) нм (многомод);
      5 - (1310/1550) нм;
      6 - (1310/1490/1550) нм;

3:  AL - оптический тестер с измерением длины линии и возвратных потерь;

4:  + - визуальный локатор дефектов 650 нм VFL (опционально).
