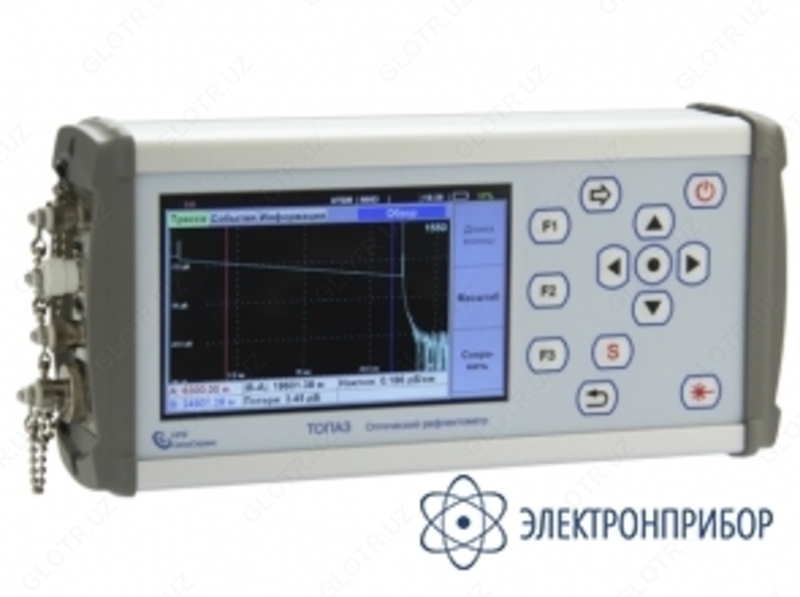

ТОПАЗ-9400 — универсальный оптический рефлектометр

Описание универсального оптического рефлектометра ТОПАЗ-9400:

ТОПАЗ-9400 – это универсальный оптический рефлектометр со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна. Он идеально подходит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор очень эффективен при тестировании PON.

Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, внутренняя память более 1000 рефлектограмм, возможность записи результатов измерения на внешний USB-накопитель, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют эффективно использовать эти приборы для работы в полевых условиях и для подготовки отчетов об измерениях в условиях офиса.

Варианты исполнения универсального оптического рефлектометра ТОПАЗ-9400:

Рефлектометр ТОПАЗ-9400 выпускается в различных модификациях, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяются следующие условные обозначения:

Устройство ТОПАЗ-9400 выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 9400 – Х – Х-Х-Х – Х», где
                                1                2        3        4

1: Серия приборов.

2: Динамический диапазон:
    A - 40 дБ;
    B - 35 дБ.

3: Рабочие длины волн:
    85 - 850 нм;
    30 - 1300 нм;
    31 - 1310 нм;
    49 - 1490 нм;
    55 - 1550 нм;
    62 -1625 нм;
    65 -1650 нм.

4: Диапазон измерителя мощности:
    PM - (-85....+10) дБм;
    PMH - (-60....+26) дБм.

Примечание: Встроенный визуальный локатор дефектов VFL есть во всех моделях приборов серии ТОПАЗ-9400.

Особенности универсального оптического рефлектометра ТОПАЗ-9400:

• Измерение в режимах: Реальное время, Авто, Эксперт;
• Автоматический выбор параметров тестирования линии;
• Автоматическая проверка качества подключаемых оптических разъемов;
• Автоматическая проверка наличия оптического сигнала в измеряемом волокне;
• До 4-х длин волн в одном приборе из ряда: 850/1300/1310/1490/1550/1625;
• Одним прибором можно тестировать ММ и SM линии;
• Возможность тестирования действующих («живых») линий на длине волны 1625 нм;
• Высокое разрешение облегчает обнаружение и оценку дефектов в волокне;
• Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений;
• Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами серий ТОПАЗ-7000 (ТОПАЗ-7000-А/ТОПАЗ-7000-АL/ТОПАЗ-7000-AR/ТОПАЗ-7000-ARX);
• Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia);
• Формирование имени файла по шаблону;
• Программное обеспечение для обработки и хранения данных измерений;
• Управление прибором / Обновление внутреннего ПО прибора через USB;
• 5-дюймовый цветной дисплей с подсветкой и высоким разрешением.

Для автономной работы используется встроенная аккумуляторная батарея из двух Li-on элементов 18650. В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи. Заряд встроенной батареи и питание прибора от USB или от внешнего блока питания +5В. Блок питания от 220В в комплекте с прибором. Для продления срока автономной работы прибора или заряда встроенной батареи можно использовать внешнуюю батарею с выходом USB 5V, 2A.
