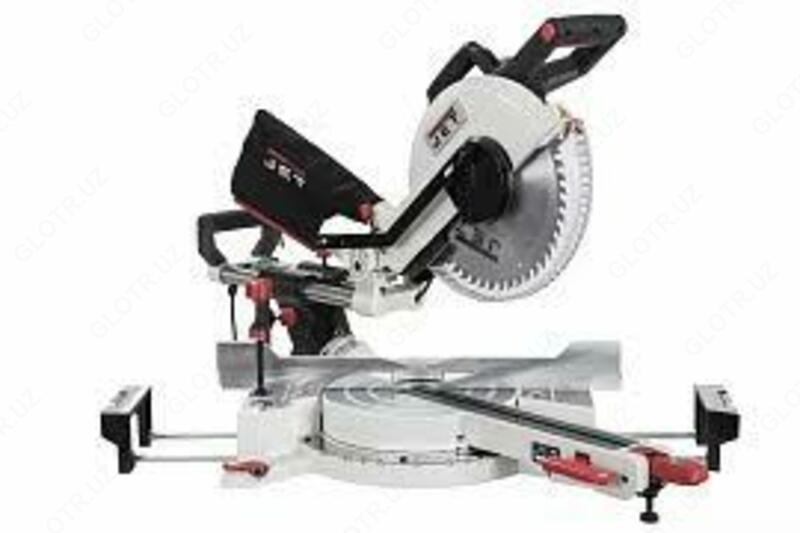

Торцовочная пила JWMS-12X, 230 В

JWMS-12X — торцовочно-усовочная пила с расширенными возможностями настройки и регулировки, оснащенная большим (305 мм) диском. Важнейшее достоинство этой модели – «симметричный» механизм наклона, позволяющий делать скосы на угол до 45° и в правую, и в левую сторону. При работе с деталями, которые нельзя переворачивать, а это все плинтусы и большинство других декоративных накладных элементов, это достоинство переоценить трудно. Но это еще не все уникальные преимущества станка: механизм поворота стола имеет расширенный диапазон: влево до 52°, а вправо до 60°, что опять же очень важно, поскольку позволяет делать распространенный 30-градусный острый угол с опорой заготовки на длинную сторону, а не её торец.

Реализация механизмов настройки тоже заслуживает упоминания: все рукоятки, отвечающие за наклон и поворот пильной части, вынесены на переднюю сторону в наиболее удобное для доступа место. Кроме обычных стопорных рычагов есть отдельная кнопка, отвечающая за прохождение жестко заданных значений угла поворота (0, 15, 22.5, 31.6, 45 и 60°), причем если эти значения в работе не используются, то кнопку можно зафиксировать в утопленном положении специальным штифтом, отключив фиксированные углы. Для установки ограничителя глубины погружения диска (необходимо для выборки пазов) используют винт с эргономичной головкой под хват рукой и круглую стопорную контргайку с накаткой – вспомогательный инструмент не нужен. Регулируемые ограничительные упоры наклона могут использоваться по-разному: например, в одну сторону привычные 45°, а в другую 30° или другое востребованное значение – диапазон настройки позволяет.

Станок оборудован лазерным указателем линии реза, светодиодным фонарем подсветки, съемным вертикальным прижимом и выдвижными расширителями рабочего стола с откидными концевыми упорами, причем стопоры расширителей с удобным эксцентриковым механизмом.

ХАРАКТЕРИСТИКИ

Напряжение, В 230

Потребляемая мощность, кВт 1,8 кВт

Частота вращения пильного диска на холостом ходу, об/мин 4000 об/мин

Внешний (посадочный) диаметр пильного диска, мм 305 (30) мм

Угол наклона пильного диска -45º-0º-45º

Угол поворота пильного диска -52º-0º-60º

Максимальная глубина пропила под углом 0º и 45º, мм 100 и 50 мм

Максимальная ширина пропила с поворотом 0° и 45° 355 и 254 мм

Ширина рабочего стола (с расширителями) 620 (940) мм

Диаметр вытяжного штуцера, мм 40 мм

Длина, мм 760

Ширина, мм 1200

Высота, мм 860

Масса, кг 25
