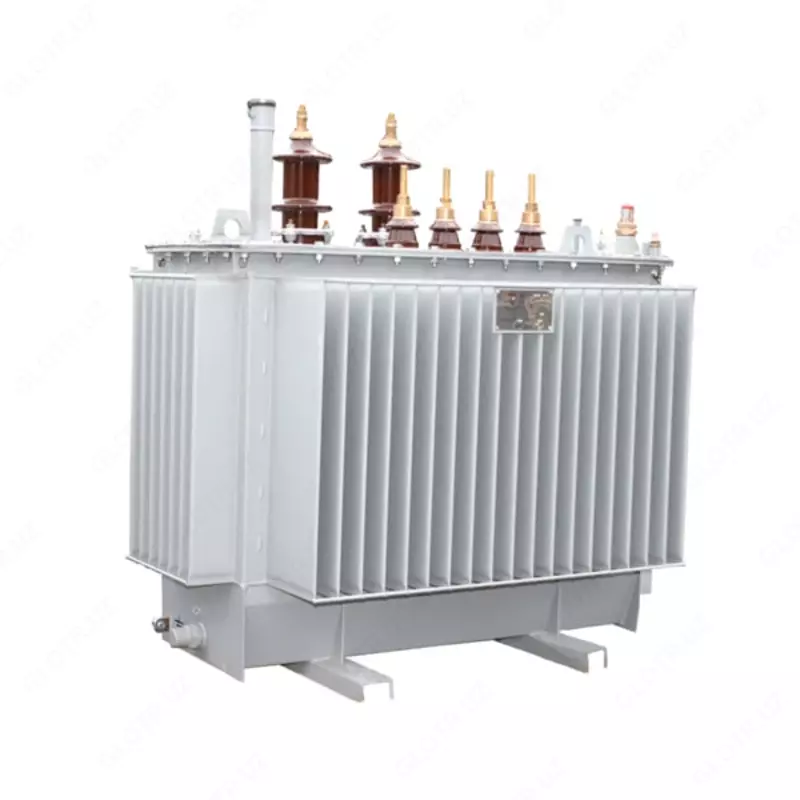

Трансформатор (масляный) ТМГ-2500/35/0,4 кВа У1, трехфазный (Без РПН)

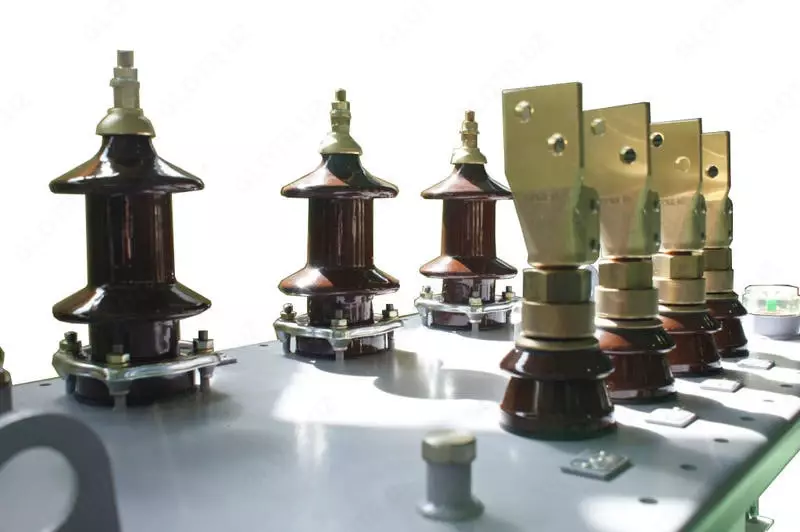

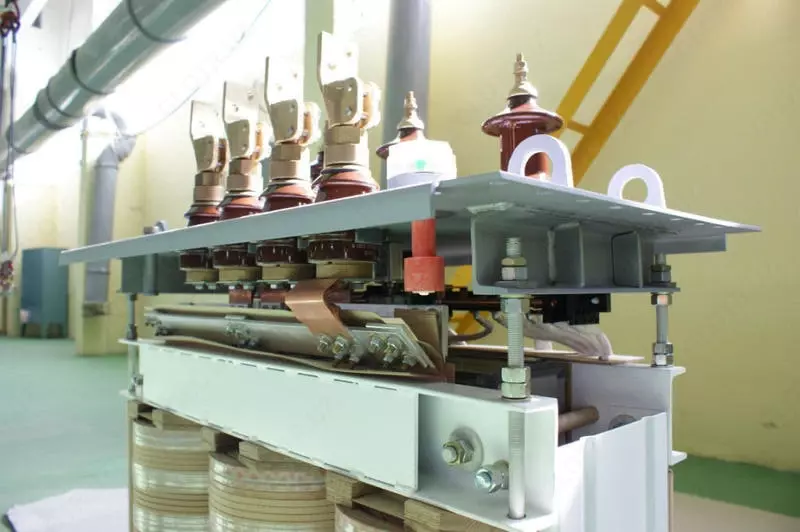

Трансформатор силовой масляный двухобмоточный с естественным охлаждением масла - ТМГ 2500 кВА/35 кВ (ТМГ- 2500/35/0,4) обеспечиваeт понижение напряжения с 35 кВ до 0.4 кВ. Трансформатор выполнен в герметичном исполнении с полным заполнением маслом под вакуумом, который характеризуется надежностью, удобностью, мощностью, устойчивостью к любым перегрузкам и ударным токам короткого замыкания. Керамические изоляторы устоят при самых жестких динамических нагрузках. Обмотка низшего напряжения выполнена не из алюминиевых проводов, а из алюминиевой фольги, что включает в себя высокую надежность и простоту намотки.

Трансформатор ТМГ  предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии, при наружной или внутренней установке, при умеренном (от +40 до -45 °С) или холодном (от +40 до -60°С) климате.

Окружающая среда невзрывоопасна и не содержит пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки не больше 1000 м. над уровнем моря. Распределительный трехфазный понижающий трансформатор мощностью 1600 кВА, класса напряжения изоляции ВН 35 кВ, предназначены для питания непосредственных потребителей электроэнергии.

Структура условного обозначения трансформатора ТМ(Г) -XXX

Т – Трехфазный

М - Естественная циркуляция масла и воздуха

(Г) - герметичное исполнение с радиаторным баком

ХХХ - Номинальная мощность, в киловольтамперах

Основные технические характеристики:

Вид - трансформатор

Тип - понижающий

Серия - ТМГ

Мощность - 2500 кВА

Напряжение первичной обмотки ВН - 35 кВ

Напряжение вторичной обмотки НН - 0.4 кВ

Номинальная частота, Гц - 50 Гц

Потери холостого хода, кВт - 1.65

Потери короткого замыкания, кВт - 12.4

Ток холостого хода, % - 0.01

Напряжение короткого замыкания, % - 6

Схема и группа соединения обмоток - У/Ун-0 У/Д-11

Номинальная мощность, кВА - 2500 кВА

Габаритные размеры трансформаторов типа ТМГ

Размеры - 2610 х 1416 х 2886 мм

Масса масла, кг - 2130

Полна масса, кг - 5940

Степень защиты - IP00

Срок службы - 30 лет.

Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.
