Трансформатор (масляный) ТМН-3150/35/0,4 кВа У1, трехфазный (С РПН)

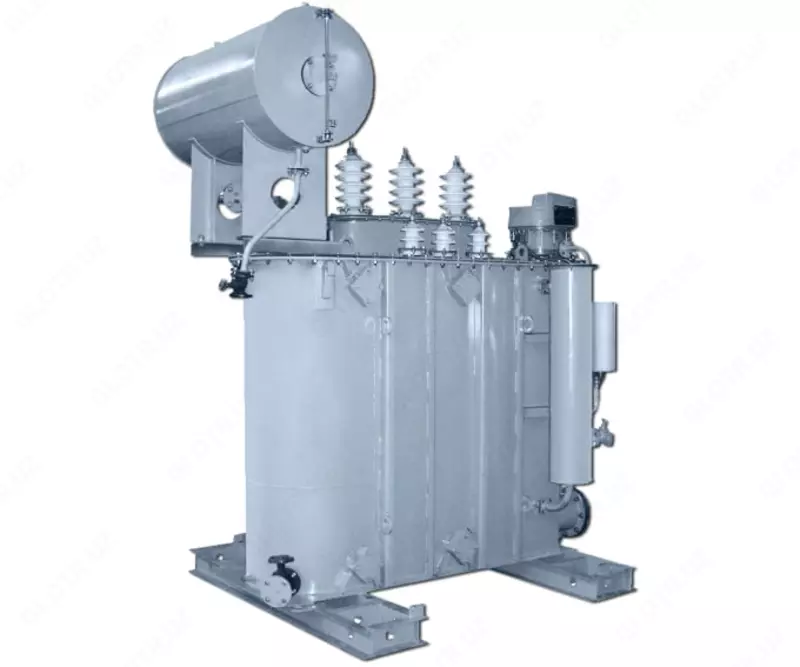

Трансформатор силовой масляный двухобмоточный с естественным охлаждением масла - ТМН 3150 кВА/35 кВ (ТМН-3150/35/0,4) обеспечиваeт понижение напряжения с 35 кВ до 0.4 кВ.

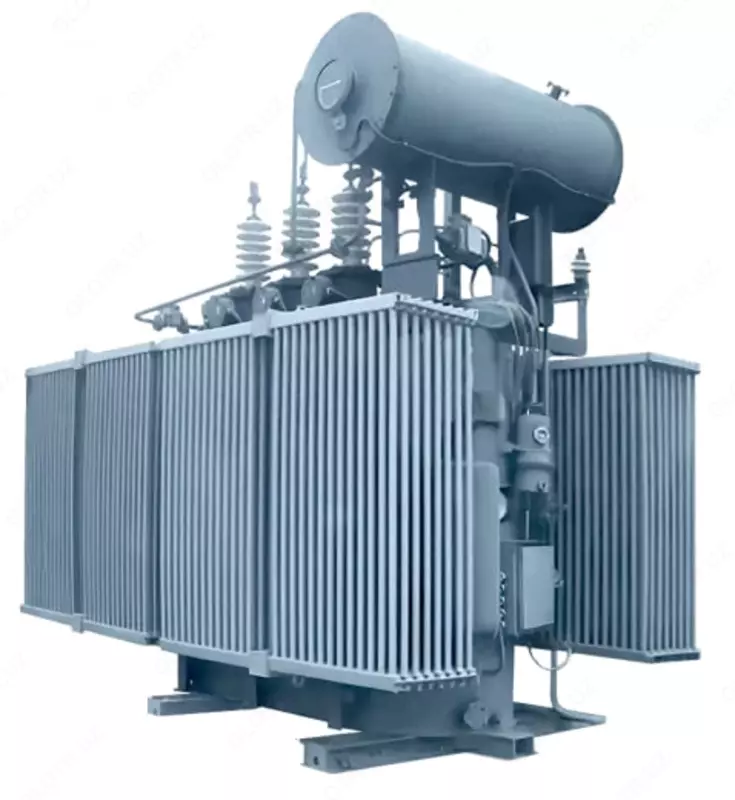

Трансформатор состоит из активной части, бака трансформатора, устройства РПН, бака устройства РПН, крышки с вводами ВН и НН, расширительного бака трансформатора, расширительного бака устройства РПН.

Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.

Трансформатор ТМН устойчив к перегрузкам и коротким замыканиям. Цельносварной бакусиленной конструкции рассчитан на избыточное давление 35 кПа.

Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Осевая опрессовка обмоток осуществляется через прессующие кольца нажимными винтами. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.

Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами. Активная часть связана с крышкой трансформатора.

По стороне ВН предусмотрены пробки для спуска воздуха, расположенные в колпаках вводов. Съемные вводы позволяют заменять изоляторы, не снимая крышки бака.

Условия эксплуатации:

Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря.

 Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.

 Рядом запрещается хранение взрывоопасных, химических веществ.

 Установка производится снаружи или внутри специального сооружения.

 Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц.

Структура условного обозначения трансформатора ТМ(Н) -XXX

Т – Трехфазный

М - Естественная циркуляция масла и воздуха

Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%;

ХХХ - Номинальная мощность, в киловольтамперах

Основные технические характеристики:

Вид - трансформатор

Тип - понижающий

Серия - ТМН

Номинальная мощность, кВА - 3150

Номинальное напряжение на стороне ВН, кВ - 35

Номинальное напряжение на стороне НН, кВ - 6

Схема соединения - У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда)

Климатическое исполнение - У1, УХЛ1

Материал обмоток - Алюминий (алюминиевый), медь (медный)

Условия обслуживания - от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1)

Потери короткого замыкания, кВт - 3.5

Потери холостого хода, кВт - 3

Ток холостого хода, % - 0.3

Напряжение короткого замыкания,% - 7.0

Габаритные размеры трансформаторов типа ТМН

Размеры - 3000 х 3140 х 3400 мм

Масса масла, кг - 2710

Полна масса, кг - 9700

Степень защиты - IP00

Срок службы - 25 лет.
