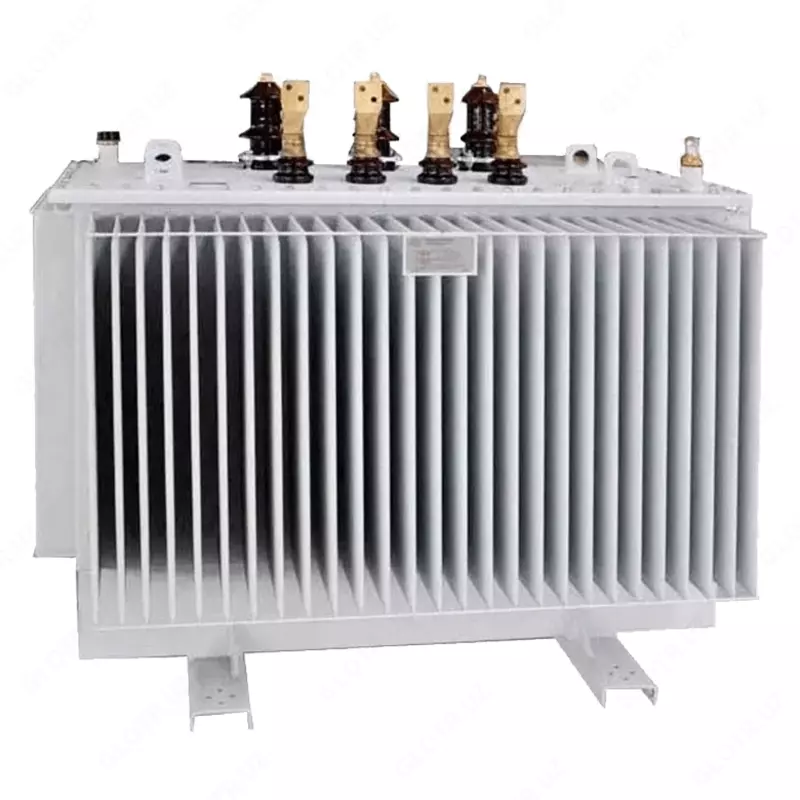

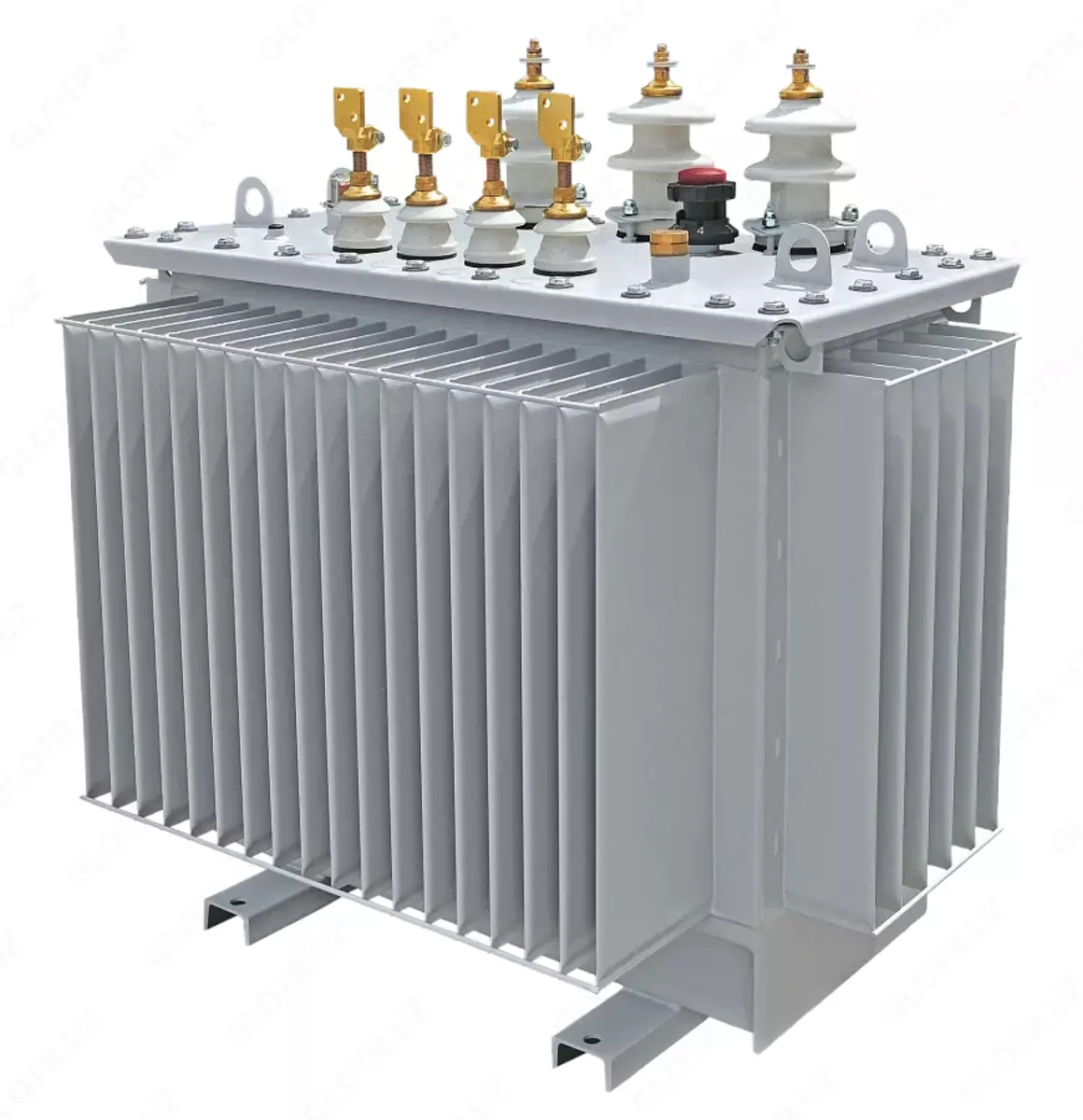

Трансформатор силовой масляный ТМГ 250/6(10)-0,4

Трехфазный двухобмоточный понижающий общепромышленного назначения предназначен для преоброзования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 С) или холодного (от плюс до минус 60 С) климата.

B Окружающая среда неазрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий недопустимых пределах. Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000м.

Конструктивные особенности трансформатора B 250/6(10)-0,4. Трансформатор ТМГ изготавливаются герметичном исполнение, их внутренняя емкость не сообщается с окружающей средой.

B Конструктивные особенности трансформатора ΤΜΓ 250/6(10)-0,4. Трансформатор ТМГ изготавливаются герметичном исполнение, их внутренняя емкость не сообщается с окружающей средой.

Они полностью маслом. Температурные компенсируются заполнены трансформаторным изменение объема масла упругой деформацией гофров бака трансформатора. Контакт масла с окружающей средой полностью отсутствует. Это значительно улучшает условия работы масла, исключает шлакообразование. его увлажнение, окисление и шлакообразование.

Обозначение Трансформатор ТМГ

Номинальная мощность 250 кВА

Напряжение 6; 10/0,4 кВ

Потери холостого хода 580 Вт

Потери короткого замыкания 3700/4600 Вт

Напряжение короткого замыкания 4,5%

Ток холостого хода 1,9%

Схема и группа соединения обмоток Ү/Үн-О, Д/Ун-0 / Y/ZH-11
