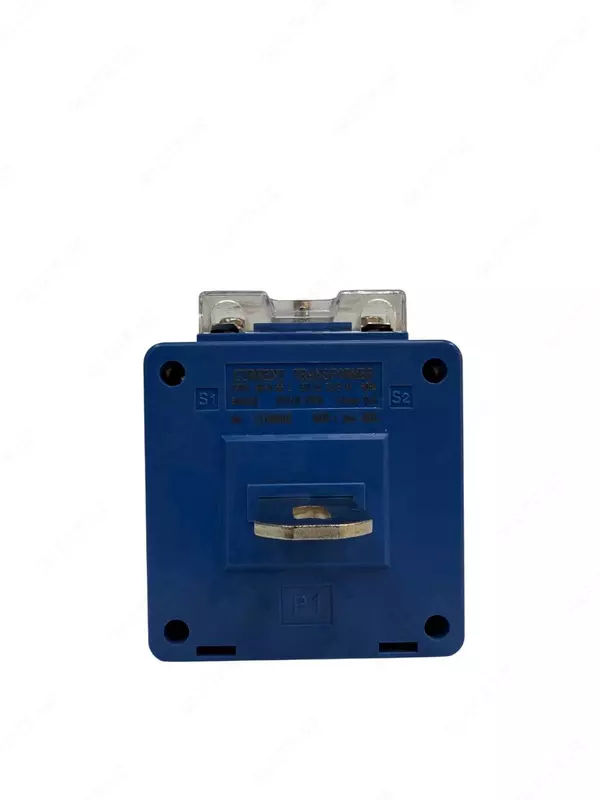

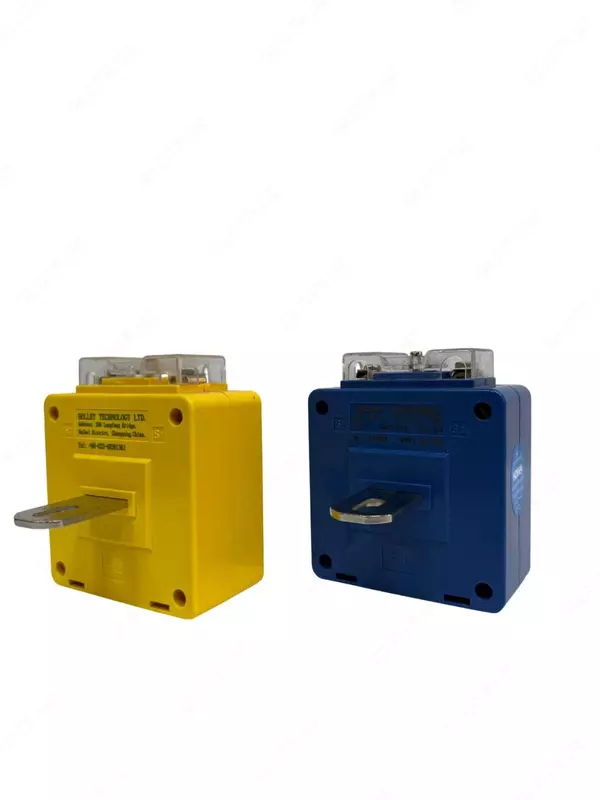

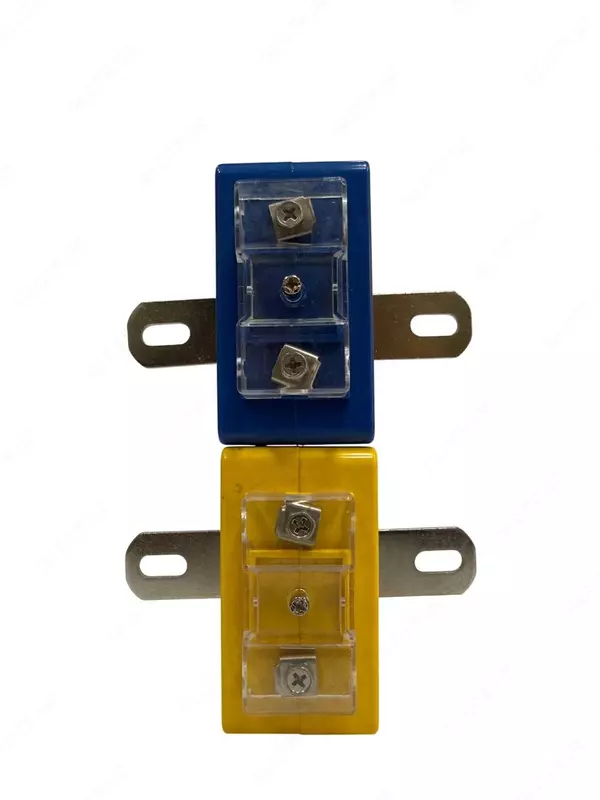

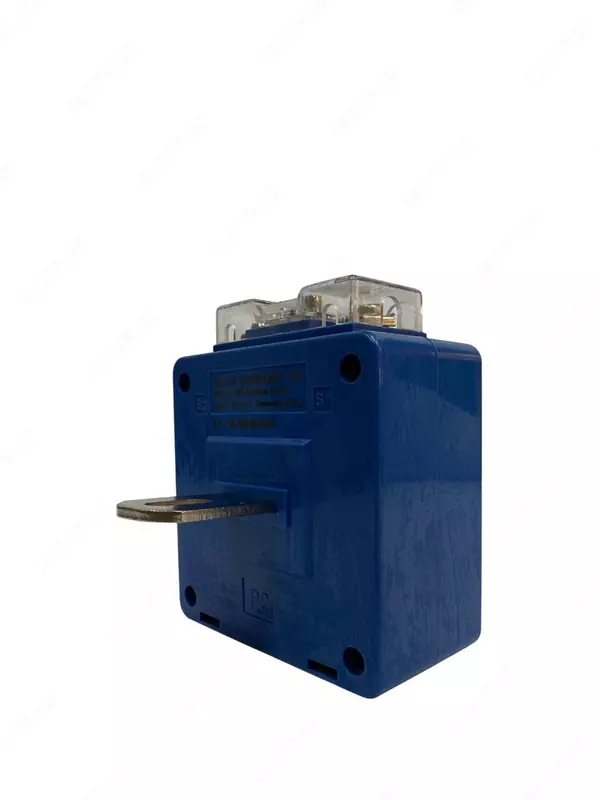

Трансформатор тока 0.66 кВ (Шинный)

Трансформатор тока 0.66 кВ (Шинный)

📌 Описание:

Трансформатор тока (ТТ) 0.66 кВ предназначен для измерения тока и защиты электроустановок напряжением до 660 В. Он преобразует высокие токи в безопасные значения для приборов учета, автоматических выключателей и релейной защиты. Используется в промышленных, коммерческих и бытовых электрических системах.

🔹 Технические характеристики:

Марка: ТТ 0.66

Номинальное напряжение: 0.66 кВ

Первичный ток: 5А – 5000А (уточните нужный диапазон)

Вторичный ток: 5А или 1А

Класс точности: 0.2 / 0.5 / 1.0 (в зависимости от модели)

Исполнение: Тороидальный, шинный, разъемный (уточните)

Материал корпуса: Пластик / Металл

Крепление: На DIN-рейку, шинное или фланцевое

Соответствие стандартам: ГОСТ, IEC 61869-2

Температурный диапазон: от -40°C до +50°C

Телеграм канал : https://t.me/UzWattelectro

Вот 8 часто задаваемых вопросов про трансформатор тока (шинный):

1️⃣ Что такое шинный трансформатор тока и для чего он используется?
👉 Это измерительный прибор, предназначенный для понижения тока в электрической сети до безопасных значений для приборов учета, защиты и контроля.

2️⃣ Как выбрать шинный трансформатор тока?
👉 Нужно учитывать номинальный первичный и вторичный ток, класс точности, коэффициент трансформации, мощность нагрузки и условия эксплуатации.

3️⃣ Как работает шинный трансформатор тока?
👉 Он уменьшает ток до измеряемого значения, пропуская его через первичную обмотку (шину), а вторичная обмотка передает уменьшенный ток на счетчики или релейную защиту.

4️⃣ Какие бывают классы точности у шинных трансформаторов?
👉 Основные классы точности: 0.2S, 0.5S, 1.0 (для учета электроэнергии) и 5P, 10P (для релейной защиты).

5️⃣ Как правильно подключить шинный трансформатор тока?
👉 Первичная обмотка подключается к силовой шине, вторичная – к счетчику или устройству защиты, при этом вторичная обмотка должна быть всегда замкнута во избежание высокого напряжения.

6️⃣ Как проверить работоспособность трансформатора тока?
👉 Можно использовать амперметр или мультиметр на вторичной цепи, а также проводить испытания под нагрузкой и проверку изоляции.

7️⃣ Где применяются шинные трансформаторы тока?
👉 В распределительных устройствах, подстанциях, электрощитах, промышленном оборудовании, коммерческих и бытовых системах учета электроэнергии.

8️⃣ Чем шинный трансформатор тока отличается от тороидального?
👉 Шинный трансформатор рассчитан на установку на токопроводящую шину, а тороидальный охватывает проводник без необходимости его разрыва.
