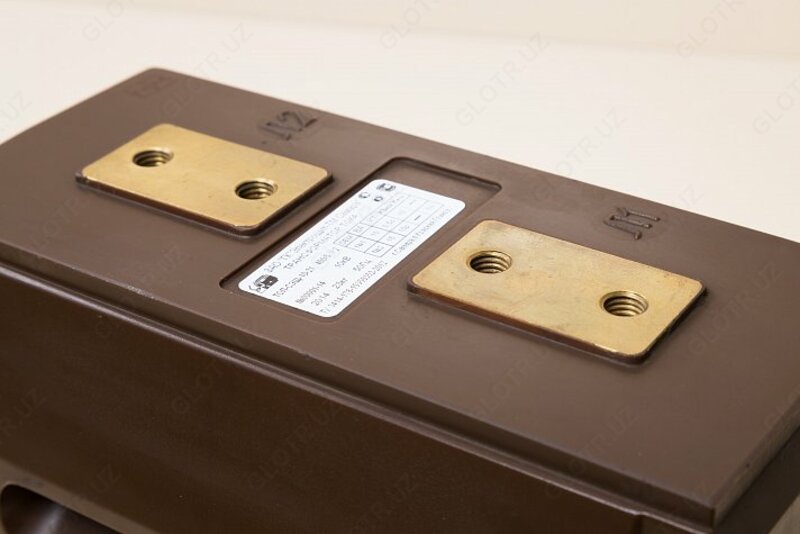

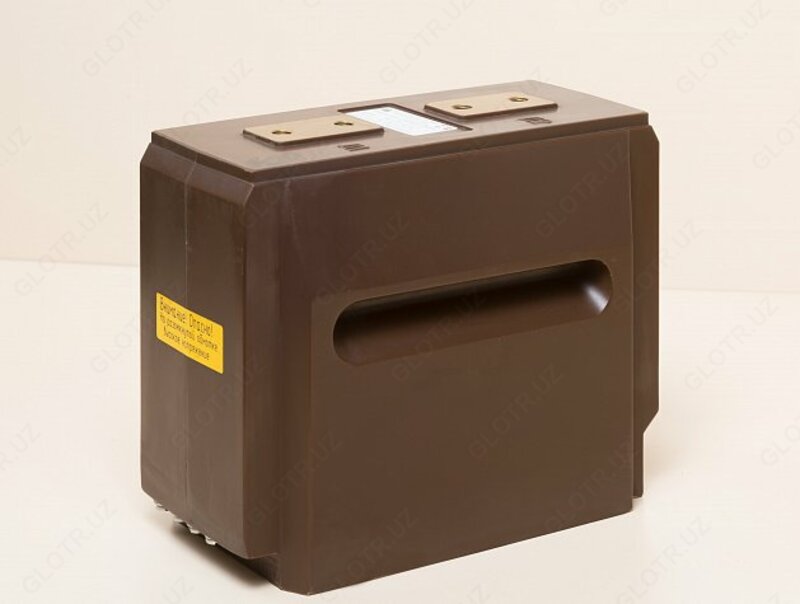

Трансформатор тока ТОЛ-10 кВ СЭЩ

Технические характеристики

ОБЩИЕ СВЕДЕНИЯ

Предприятие выпускает опорные трансформаторы тока и напряжения с литой изоляцией на напряжение 10, 20, 35 кВ по технологии фирмы «RITZ», Германия.

Трансформаторы тока (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ и для коммерческого учета электроэнергии.

Трансформаторы изготавливаются в климатических исполнениях «У», «УХЛ» и «Т», категории размещения 1 и 2 по ГОСТ 15150-69 и предназначены для работы с следующих условиях:

• высота над уровнем моря до 1000 м;
• температура окружающей среды с учетом перегрева внутри КРУ (см. табл. 1):

Таблица 1

• относительная влажность воздуха не более 100% при 25°С для исполнения «У» и «УХЛ» и при 35°С для исполнения «Т»;
• окружающая среда взрывобезопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
• положение в пространстве — любое.

Трансформаторы предназначены для работы в электроустановках, подвергающихся воздействию грозовых перенапряжений и имеют:

• класс нагревостойкости «В» по ГОСТ 8865-93;
• класс воспламеняемости FН (ПГ) 1 по ГОСТ 28779-90;
• уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Трансформаторы соответствуют группе условий эксплуатации М39 по ГОСТ 17516.1-90.

В отношении нагрева при положительном режиме протекания наибольших рабочих первичных токов трансформаторы соответствуют требованиям ГОСТ 8024-90.

Трансформаторы тока разрабатываются, изготавливаются и испытываются в соответствии с требованиями ГОСТ 7746-2001 и МЭК 60044-1. Трансформаторы изготавливаются по системе обеспечения качества в соответствии с ИСО-9001.

Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Качество изоляции обеспечивается самым современным оборудованием для вакуумной заливки эпоксидных смол фирмы «HEDRICH» и

«HUBERS» (Германия) и лучшей технологией заливки на основе чешских эпоксидных смол, разработанной специалистами фирмы «RITZ», Германия, которая имеет 100-летний опыт работы с эпоксидными смолами и современную химическую лабораторию.

Для трансформаторов установлены следующие показатели надежности:

• средняя наработка до отказа — 4×105 ч.;
• средний срок службы — 30 лет.

Трансформаторы тока изготавливаются в трех габаритах в зависимости от возможных комбинаций, требуемых технических параметров и количества вторичных обмоток.
