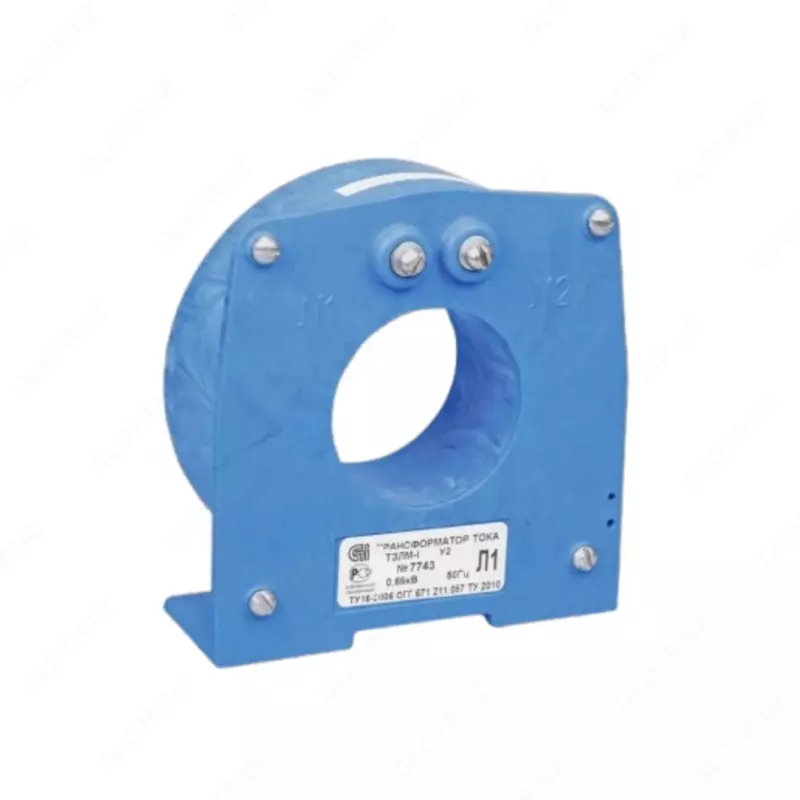

Трансформатор тока ТЗЛМ-1

Трансформатор тока ТЗЛМ-1 – надежное решение для защиты и автоматики в электрических сетях. Устанавливается на кабель диаметром до 70 мм и предназначен для работы в цепях напряжением 0,66 кВ. Основное назначение – измерение тока нулевой последовательности и передача сигнала в устройства релейной защиты.

Применение:

• В распределительных устройствах напряжением 3–110 кВ

• Для защиты от замыканий на землю

• В составе релейной автоматики с реле типов РТ-140, РТЗ-51

Технические параметры:

• Номинальное напряжение: 0,66 кВ

• Номинальная частота: 50 Гц

• Коэффициент трансформации: 25/1

• Ток термической стойкости (1 сек): 140 А

• Диаметр окна: 71 мм

• Климатическое исполнение: У2; Т2 по ГОСТ 15150

• Рабочее положение: любое

Температурные условия:

• Исполнение У: от –45°C до +45°C (эксплуатация)

• Исполнение Т: от –10°C до +55°C (эксплуатация)

Особенности и преимущества:

• Соответствует требованиям ТУ16-2011 ОГГ.671 211.059 ТУ

• Высокая надежность и чувствительность

• Возможность пломбировки и контроля

Чувствительность защиты при работе с одним трансформатором – 8,5 А, при последовательном соединении – 10,2 А, при параллельном – 12,5 А.

ТЗЛМ-1 – это оптимальный выбор для релейной защиты и автоматики в сетях среднего напряжения.
