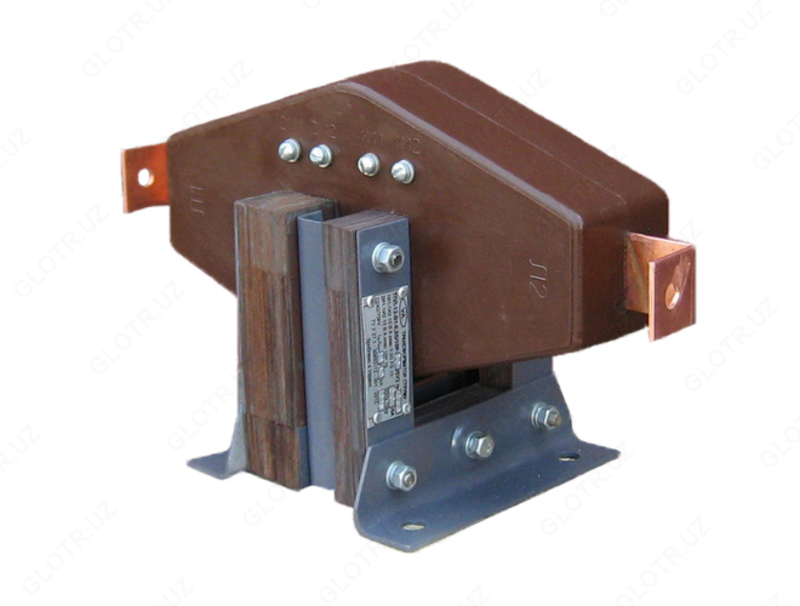

Трансформатор ТПЛ-10

Трансформатор ТПЛ-10 – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-10 предназначен для внутренней установки, имеет климатическое исполнение “У” или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура окружающей среды - от +1°С до +35°С - для исполнения "У" и от +1°С до +45°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 80%. Трансформатор ТПЛ-10 имеет следующую конструкцию:
Состоит из двух вторичных и одной общей первичной обмоток. Обмотки помещены в литой корпус, который заполнен компаундом из эпоксидной смолы. Это обеспечивает изоляцию обмоток и защиту трансформатора от механических повреждений. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода. На одном из угольников находится болт заземления. На блоке катушек располагаются выводы вторичных обмоток, которые обозначены как И1 и И2. Л1 и Л2 – выводы первичной обмотки, могут иметь различные размеры в зависимости от номинального первичного тока.

Условные обозначения строения трансформатора:
1 – литой корпус; 2 – болт заземления; 3 – магнитопровод вторичной обмотки для защиты; 4 – выводы вторичных обмоток; 5 – вторичные обмотки; 6 – выводы первичной обмотки; 7 – первичная обмотка; 8 – основание из стальных угольников. Трансформатор ТПЛ-10 обладает следующими техническими характеристиками:

Наименование параметра трансформатора	Величина
Значение номинального напряжения, кВ*	6; 10; 11; 11,5
Значение наибольшего рабочего напряжения, кВ	1,1·Iном
Значение номинальной частоты переменного тока сети, Гц	50
Значение номинального первичного тока, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600
Значение номинального вторичного тока, А	5
Количество вторичных обмоток	2
Значение класса точности вторичной обмотки для измерений	1; 0,5; 0,5S; 0,2
Значение класса точности вторичной обмотки для защиты	10P; 5Р
Значение номинальной вторичной нагрузки обмотки для измерений, ВА	10
Значение номинальной вторичной нагрузки обмотки для защиты, ВА	15
Значение кратности динамической устойчивости, при номинальном первичном токе, А: 5-200 300 400 500 600	250 175 165 155 145

* - трансформаторы ТПЛ-10 на номинальное напряжение отличное от 10 кВ поставляются по индивидуальному заказу. Трансформатор ТПЛ-10 (аналог трансформатора ТПЛМ-10) соответствует требованиям безопасности по ГОСТ 7746-2003. Чертеж, габаритные и установочные размеры трансформатора ТПЛ-10
