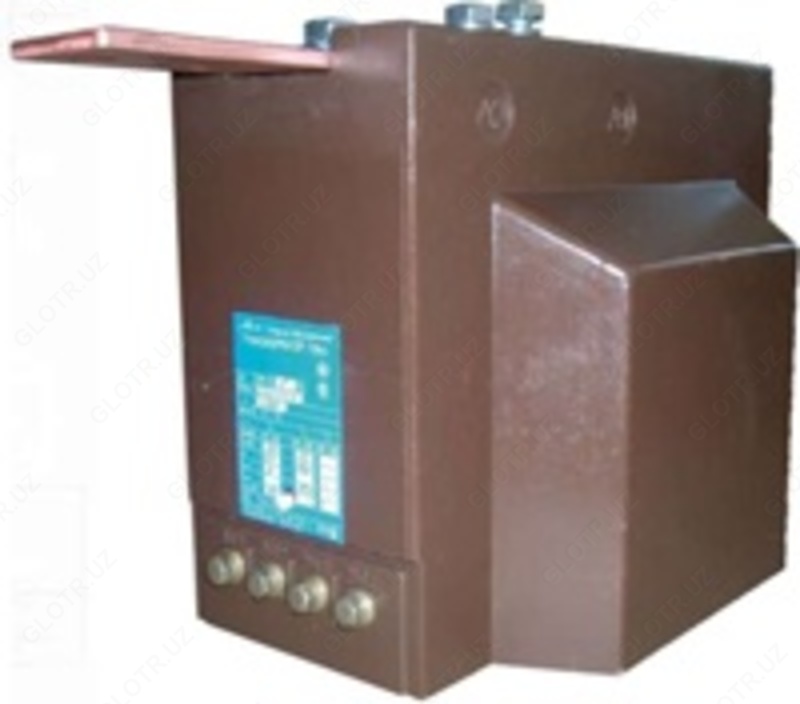

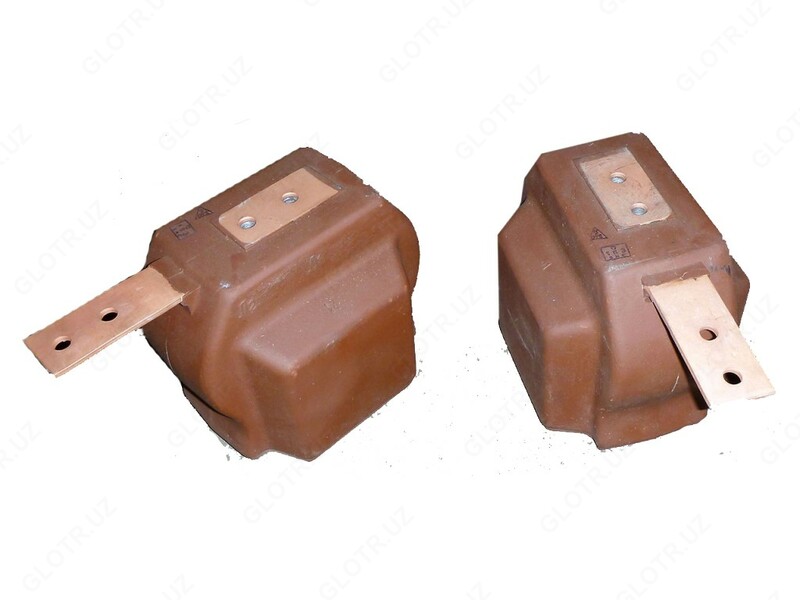

Трансформаторы тока ТЛМ

ТЛМ-10-1 и ТЛМ-10-2 Трансформаторы тока по оптовым ценам!

● Цена оптовая: свяжитесь с нами!
● Вес: 23 кг.
● Размеры (мм): 345х200х236.
● Гарантия завода изготовителя. Сертификат. Паспорт.
● На одном поддоне отгружаем до 30 шт.

Назначение и область применения

Трансформатор тока ТЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.
Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются разных конструк­тивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.
Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Пример условного обозначения опорного 2-х обмоточного трансформатора тока с литой изоляцией на номинальное напряжение 10 кВ конструктивного варианта исполнения 1, c вторичными обмотками:
- для подключения цепей измерения, с классом точности 0,5 и нагрузкой 10 ВА;
- для подключения цепей защиты, с классом точности 10Р и нагрузкой 15 ВА;
на номинальный первичный ток от 5 до 1500 Ампер, номинальный вторичный ток 5 Ампер, климатического исполнения «У» категории размещения 3 по ГОСТ 15150-69 при размещении заказа у ЗАО «ВолгаЭнергоКомплект»  г. Самара:

ТЛМ-10-1-0,5/10Р-10/15-5/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 5А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-10/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 10А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-15/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 15А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-20/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 20А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-30/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 30А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-40/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 40А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-50/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 50А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-75/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 75А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-100/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 100А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-150/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 150А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-200/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 200А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-300/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 300А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-400/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 400А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р10-10ВА/15ВА-600/5-600/5 31,5 81 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 600А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-800/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 800А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р-10/15-1000/5 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1000А, вторичным - 5А;
ТЛМ-10-1-0,5/10Р10-10ВА/15ВА-1500/5-1500/5 31,5 81 У3 - опорный трансформатор тока с литой изоляцией, с номинальным первичным током - 1500А, вторичным - 5А.
