Трансформаторы тока ТПЛ ТПЛМ 15/5 50/5 75/5 100/5 150/5 300/5 400/5 (Арт. - 5391)

Трансформаторы тока ТПЛ, ТПЛМ 15/5 50/5 75/5 100/5 150/5 300/5 400/5 (Арт. - 5391)

В наличии Код: P-1128841

Цена по запросу

Показать телефон Позвонить Написать Написать

Характеристики

Напряжение (кВ)

10
Минимальный первичный ток (А)

5
Функциональное назначение

Измерительный

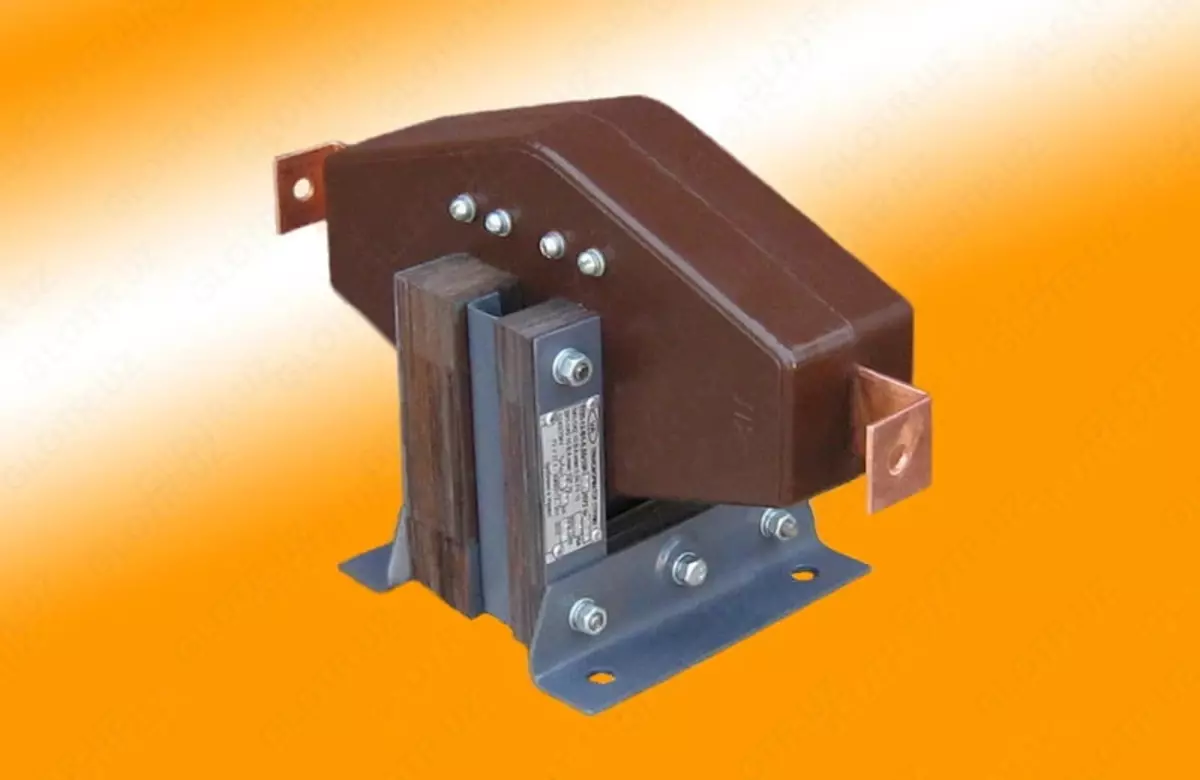

Трансформаторы тока ТПЛ, ТПЛМ

Высокая точность передачи измерительных сигналов

Показать все

Описание

Трансформаторы тока типов ТПЛ и ТПЛМ предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для надежной изоляции вторичных цепей от высокого напряжения. Применяются в комплектных распределительных устройствах внутренней установки переменного тока частотой 50 или 60 Гц с классом напряжения до 10 кВ.

Данные трансформаторы разработаны для достройки, модернизации и ремонтных работ и полностью подходят для замены трансформаторов тока ТПЛ-10, снятых ранее с производства. По специальному заказу возможно изготовление исполнений для дифференциальной защиты.

Преимущества

Высокая точность передачи измерительных сигналов
Надежная электрическая изоляция вторичных цепей
Совместимость с комплектными распределительными устройствами
Возможность применения для замены трансформаторов ТПЛ-10
Устойчивость к длительной эксплуатации в различных климатических условиях

Технические характеристики

Параметр	Значение
Тип трансформатора	ТПЛ, ТПЛМ
Номинальные первичные токи	15/5, 50/5, 75/5, 100/5, 150/5, 300/5, 400/5
Номинальный вторичный ток	5 А
Класс напряжения	До 10 кВ
Номинальная частота	50 или 60 Гц
Назначение	Измерение, защита, управление
Тип установки	Внутренняя
Категория размещения	2 по ГОСТ 15150
Климатическое исполнение	У2, Т2
Рабочее положение	Любое
Высота над уровнем моря	До 1000 м
Окружающая среда	Невзрывоопасная, без пыли и агрессивных газов

5 часто задаваемых вопросов

Для каких электроустановок предназначены трансформаторы ТПЛ и ТПЛМ
Трансформаторы применяются в КРУ внутренней установки с напряжением до 10 кВ
Можно ли использовать данные модели для замены ТПЛ-10
Да, трансформаторы полностью совместимы и предназначены для замены ТПЛ-10
Поставляются ли исполнения для дифференциальной защиты
Да, такие исполнения изготавливаются по специальному заказу
В каких температурных условиях допускается эксплуатация
Эксплуатация возможна при температуре от −45 до +50 °C в зависимости от исполнения
Есть ли ограничения по монтажу
Ограничений нет, установка допускается в любом рабочем положении
