          Трансформаторы тока ТВЛМ-10 кВ

          В наличии Код: P-0164483
          100 сум / шт.
          Оптовые цены

          Описание

          Трансформатор ТВЛМ-10 Старый тип – встроенный литой модернизированный малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных дляизмерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТВЛМ-10 Старый тип предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

          Трансформатор ТВЛМ-10 Старый тип изготавливают в климатическом исполнении “У” или “Т” категории размещения 3 или 2 и его необходимо эксплуатировать при следующих условиях:
          - установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
          - верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения "У" и от +60°C до -10°C для исполнения "Т";
          - допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
          - неагрессивная и не взрывоопасная окружающая среда;
          - положение в котором может работать трансформатор – любое.


          Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!



          Основные технические характеристики трансформатора ТВЛМ-10 старого типа:

          Параметр Значение
           Величина номинального напряжения, кВ 10
           Величина наибольшего рабочего напряжения, кВ 12
           Величина номинальной частоты переменного тока, Гц 50, 60
           Величина номинального первичного тока, А 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
           Величина номинального вторичного тока, А 5
           Количество вторичных обмоток, шт. 2

          Значение номинальной нагрузки вторичных обмоток, ВА:

          - для измерений при активно-индуктивном характере нагрузки и cosφ=0,8

          - для защиты при активно-индуктивном характере нагрузки и cosφ=0,8



          10

          15

          Значение классов точности вторичных обмоток:

          - для измерений

          - для защиты


          0,5S; 0,5

          10P

           Величина номинальной предельной кратности обмотки, при номинальном первичном токе А

          20-200

          300-800

          1000, 1500





          17

          16

          14, 13

          Значение четырехсекундного тока термической стойкости, кА

          0,94; 1,45; 2,45; 4,85; 6,25; 8,75; 12,5; 12,5; 12,5; 15; 15; 15

           Значение тока электродинамической стойкости, кА

          7; 10,6; 17,6; 35,2; 52; 52; 52; 52; 52; 52; 52; 52; 52; 52; 52

          Размеры (д×ш×в), мм, при номинальном первичном токе А

          20-800

          1000; 1500



          299×145×270

          304×175×270

          Масса, кг, для исполнения 0,5(S)/Р/Р при номинальном первичном токе, А

          20-200

          300-1500



          22/16

          25/19,1



          Чертеж, габаритные и установочные размеры трансформатора ТВЛМ-10 старого типа

          cherteg-transformatora-tvlm-10-staryj-ti

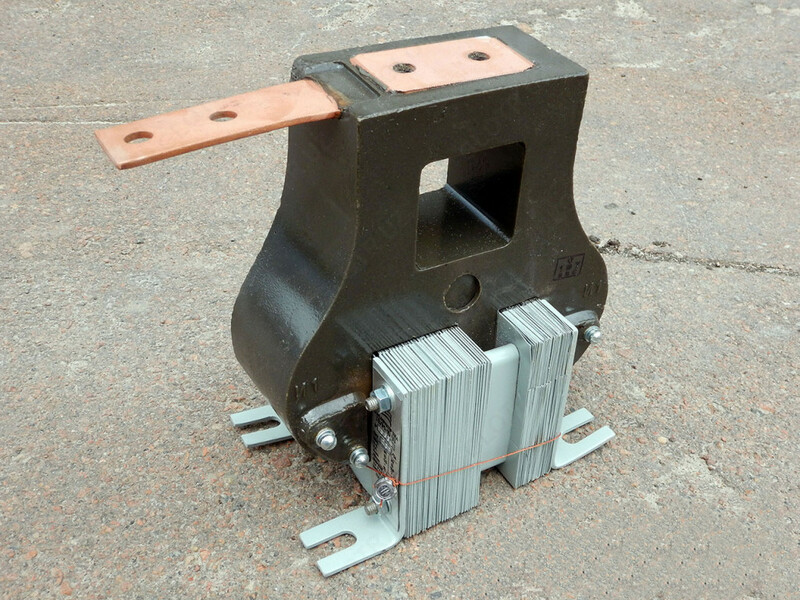

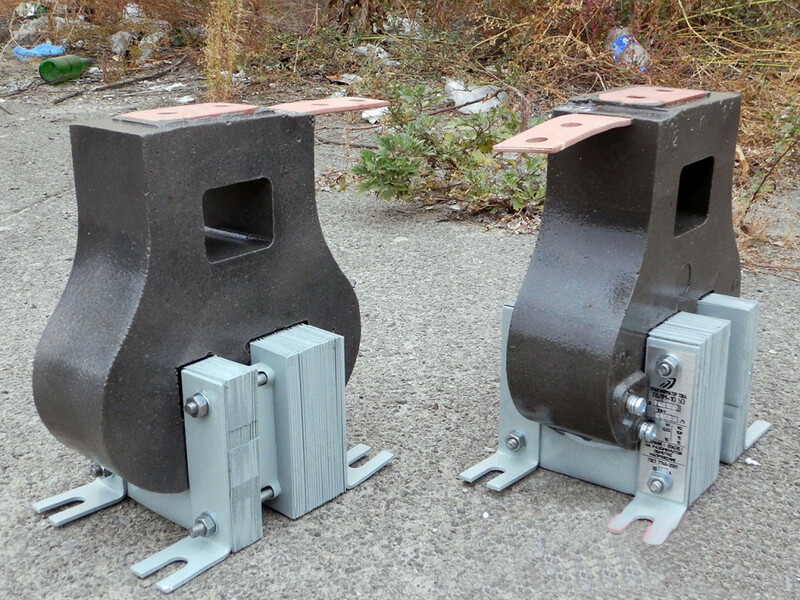

          Конструкция трансформатора ТВЛМ-10 старого типа. Трансформатор ТВЛМ-10 Старый тип имеет вид опорной конструкции. Это встроенный модернизированный малогабаритный катушечный трансформатор. Конструкция трансформатора ТВЛМ-10 предусматривает установку неподвижного разъединяющего контакта называемого ножом. Трансформатор ТВЛМ-10 Старый тип содержит два рядом расположенных прямоугольных шихтованных магнитопровода, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части литого блока расположены выводы вторичных обмоток.
