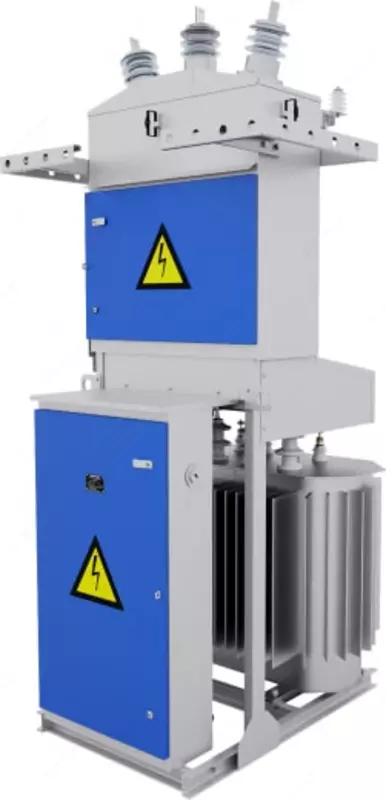

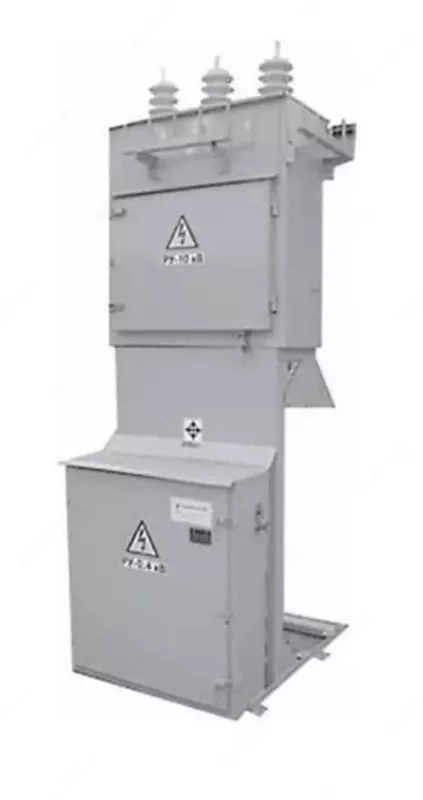

Трансформаторная подстанция (мачтовая) КТПм-25/10(6)/0,4 кВ (Без трансформатора)

Комплектная трансформаторная подстанция мачтового исполнения наружной установки тупикового типа мощностью 25 кВА типа КТПм 25/10(6)/0,4 предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

Структура условного обозначения подстанции КТПМ 25/10/0,4 У1

К - комплектная

Т - трансформаторная

П - подстанция

М - мачтовая (мачтового исполнения)

25 - мощность силового трансформатора, кВА

10 - номинальное напряжение на стороне высокого напряжения, кВ

0,4 - номинальное напряжение на стороне низкого напряжения, кВ

У1- климатическое исполнение и категория размещения по ГОСТ 15150-69

Основные части мачтовой комплектной трансформаторная подстанции КТПМ

- Железобетонные опоры с площадкой для установки подстанции

- Трансформатор силовой ТМ или ТМГ

- Распределительное устройство со стороны высокого напряжения (РУВН)

- Распределительное устройство со стороны низкого напряжения (РУНН)

- Блоки УВН и РУНН представляют собой закрытые шкафы с размещенной в них аппаратурой. Все блоки подстанции и трансформатор расположены на общем основании, установленном на двух железобетонных опорах.

Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре.

В подстанции предусмотрен активный учет электроэнергии. По требованию Заказчика подстанция комплектуется любым типом счетчиков и устройством обогрева, обеспечивающим работу счетчика при температуре наружного воздуха до -45°С.

На отходящих линиях устанавливаются рубильники с предохранителями либо автоматические выключатели.

В КТП предусмотрена защита от атмосферных перенапряжений, междуфазных замыканий и однофазных замыканий на землю.

Также подстанция оборудована электрическими и механическими блокировками, обеспечивающими безопасную работу обслуживающего персонала.

Основные технические характеристики:

Вид - подстанция

Тип - комплектно-трансформаторная (мачтовая)

Серия - КТПм

Назначение - снабжение электроэнергией промышленных, сельскохозяйственных и коммунальных объектов

Количество трансформаторов - без трансформатора

Номинальная мощность силового трансформатора  кВА - 25

Номинальное напряжение на стороне ВН  кВ - 6 (10)

Исполнение по вводу ВН - Воздушный

Исполнение по выводу НН - Воздушный

Ток электрической стойкости на стороне ВН - кА  20

Ток термической стойкости на стороне ВН - кА  16

Номинальное напряжение на стороне НН - кВ  0,4

Количество отходящих линий  шт - 2

Номинальный ток отходящей линии № 1 - А  31,5

Номинальный ток отходящей линии № 2 - А  31,5

Номинальный ток - А  36

Номинальный ток линии уличного освещения - А  16

Габаритные размеры, мм - 1530×1400×2780

Масса КТП без трансформатора, не более  кг - 400
