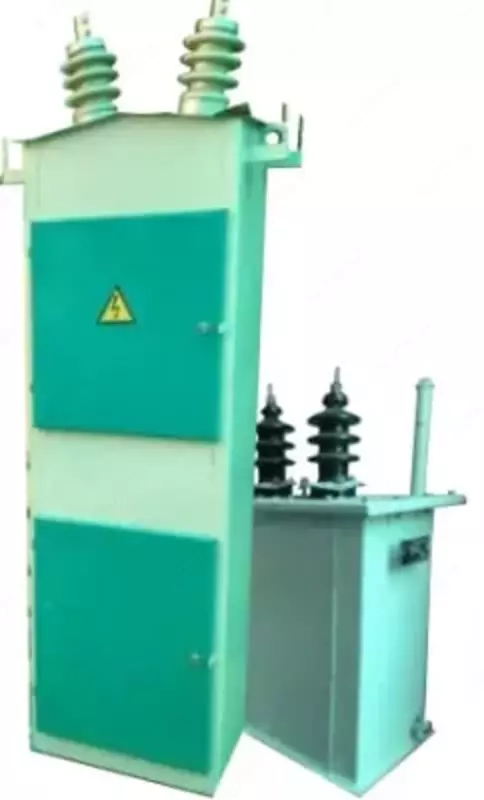

Трансформаторная подстанция (однофазная) КТПО-10/6(10)/0,23 кВА, разъединитель РЛНД (С трансформатором)

Подстанции трансформаторные комплектные однофазные КТПО мощностью 10 кВ А, напряжением ВН 6 или 10 кВ, напряжением НН 0,23 кВ (в дальнейшем — КТП) предназначены для приема, преобразования и распределения электрической энергии однофазного переменного тока частотой 50 Гц. КТПО предназначены для применения в схемах электроснабжения железнодорожных электрических сетей и для электроснабжения небольших объектов в районах с умеренным климатом (от -45 0С до +40 0С).

 Высоковольтный ввод- воздушный, отводы отходящих линий - кабельные.

 На стороне НН установлены автоматические выключатели.

 В комплект поставки КТП входят разъединитель РЛНД, высоковольтные предохранители, разрядники, силовой трансформатор и шкаф РУНН.

Структура условного обозначения подстанции КТПО

К - комплектная

Т - трансформаторная

П - подстанция

О - однофазная

10 - мощность силового трансформатора, кВА

10 - номинальное напряжение на стороне высокого напряжения, кВ

0,23 - номинальное напряжение на стороне низкого напряжения, кВ

У1- климатическое исполнение и категория размещения по ГОСТ 15150-69

Основные технические характеристики:

Вид - подстанция

Тип - комплектно-трансформаторная

Серия - КТПО

Назначение - снабжение электроэнергией промышленных, железнодорожных и коммунальных объектов

Количество трансформаторов - 1

Трансформатор - типа ОМП-10/6(10)/0,23 кВА

Номинальная мощность силового трансформатора  кВА - 10

Номинальное напряжение на стороне ВН, кВ - 6 (10)

Разъединитель - тип РЛНД

Напряжение НН, кВ - 0.23

Количество отходящих линий  шт - 3

Номинальный ток отходящей линии № 1 - А  25

Номинальный ток отходящей линии № 2 - А 25

Номинальный ток отходящей линии № 3 - А 6.3

Однофазные комплектные трансформаторные подстанции КТПМ предназначены для эксплуатации на открытом воздухе.

Вид климатического исполнения - У1 по ГОСТ 15150-69.

Температура окружающей среды - от -45°С до +40°С

Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли и паров в концентрациях, снижающих параметры КТПМ

Режим работы - длительный

Высота установки над уровнем моря - не более 1000 м

Относительная влажность воздуха - не более 80% при +25°С

Масса КТПО, кг - 262/264
