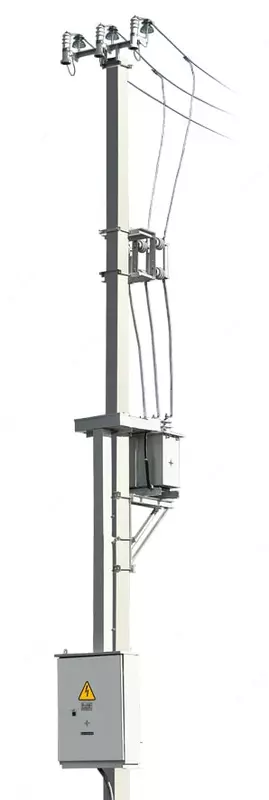

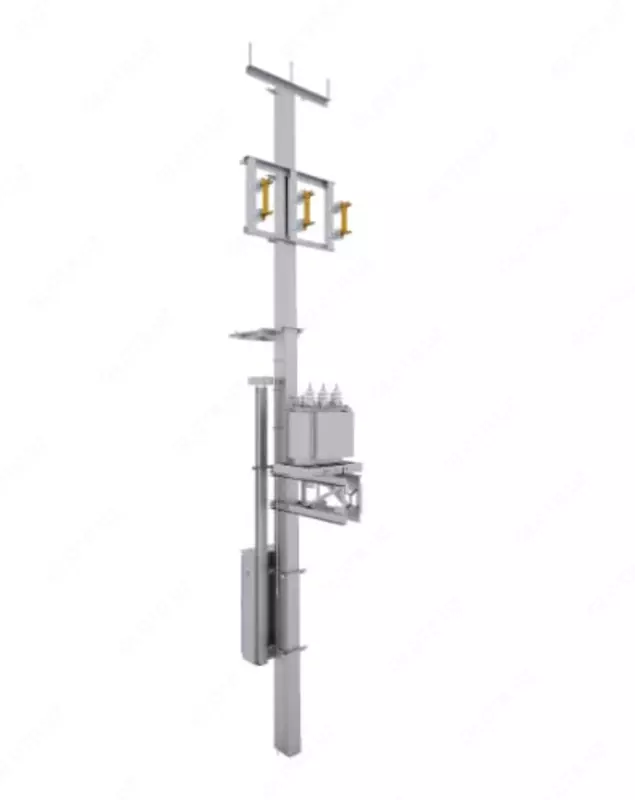

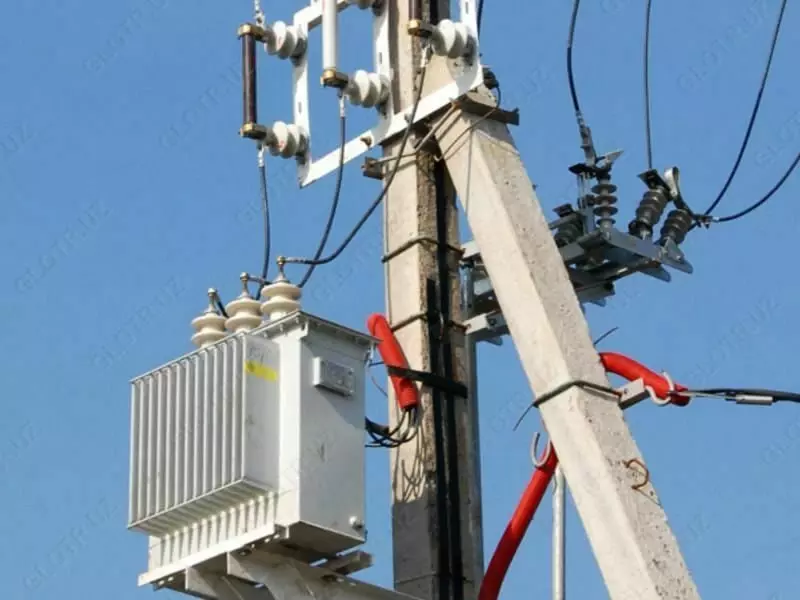

Трансформаторная подстанция (столбовая) КТПс-250/10(6)/0,4 кВ, разъединитель типа РЛНД (Без трансформатора)

Комплектная трансформаторная подстанция столбового исполнения КТПС 250/10/0,4 мощностью 250 кВА предназначена для приема электрической энергии номинальным напряжением 6 или 10 кВ, преобразования в электроэнергию номинальным напряжением 0,4 или 0,22 кВ и распределения ее для снабжения промышленных, сельскохозяйственных и коммунальных объектов в радиальных схемах распределительных сетей.

Структура условного обозначения подстанции КТПС:

К - комплектная

Т - трансформаторная

П - подстанция

С - столбовая (столбового исполнения)

250 - мощность силового трансформатора, кВА

10 - номинальное напряжение на стороне высокого напряжения, кВ

0,4 - номинальное напряжение на стороне низкого напряжения, кВ

У1- климатическое исполнение и категория размещения по ГОСТ 15150-69

В типовой комплект поставки столбовой подстанции входит:

- приемная траверса

- траверса отходящих линий

- рама крепления высоковольтных предохранителей

- площадка для установки силового трансформатора

- высоковольтные предохранители ПКТ

- ограничители перенапряжений ОПНП

- силовой трансформатор марки ТМ или ТМГ

- кабельная перемычка для подключения силового трансформатора

- шкаф РУНН 0,4 кВ в сборе (вводной рубильник ВР32-35, счетчик электроэнергии, приборы контроля на вводе, блок уличного освещения, отходящие линии на автоматических выключателях, ограничители перенапряжений)

Шкаф РУНН представляет собой закрытый шкаф с размещенной в нем аппаратурой. Шкаф выполнен из стали толщиной 2 мм с порошковым покрытием. Дверь шкафа имеет резиновое уплотнение, выдвижные ригеля и закрывается на навесной замок. Основные части и оборудование столбовой трансформаторной подстанции КТПС крепятся на железобетонной стойке СВ 105 или СВ 110.

Подстанция подключается к ЛЭП посредством разъединителя наружной установки РЛНД-10/400, установленного на ближайшей к подстанции опоре. Разъединитель РЛНД и металлоконструкции для его монтажа в типовой комплект поставки не входят. В подстанции предусмотрен учет активной и реактивной электроэнергии. По требованию Заказчика подстанция комплектуется любым типом счетчиков и устройством обогрева, обеспечивающим работу счетчика при температуре наружного воздуха до -60°С. На отходящих линиях устанавливаются рубильники с предохранителями либо автоматические выключатели.

В КТПС предусмотрена защита от атмосферных перенапряжений, межфазных замыканий и однофазных замыканий на землю. Также подстанция оборудована электрическими и механическими блокировками, обеспечивающими безопасную работу обслуживающего персонала.

Стоимость подстанции указана в типовой комплектации без силового трансформатора.

Основные технические характеристики:

Вид - подстанция

Тип - комплектно-трансформаторная (столбовая)

Серия - КТПс

Номинальная мощность силового трансформатора  кВА - 250

Номинальное напряжение на стороне ВН - кВ  6 (10)

Количество трансформаторов - (без трансформатора) однотранформаторная

Исполнение по вводу ВН   -  Воздушный

Исполнение по выводу НН   -  Воздушный/Кабельный

Ток электрической стойкости на стороне ВН  кА - 20

Ток термической стойкости на стороне ВН  кА - 16

Номинальное напряжение на стороне НН  кВ - 0,4

Номинальный ток на стороне НН  А - 361

Количество отходящих линий  шт - 4

Номинальный ток отходящей линии № 1  А - 80

Номинальный ток отходящей линии № 2  А - 100

Номинальный ток отходящей линии № 3  А - 160

Номинальный ток отходящей линии № 4  А - 250

Номинальный ток линии уличного освещения  А - 16

Высота над уровнем моря - не более 1000 м

Температура окружающего воздуха - от -45°С до +40°С

Климатическое исполнение по ГОСТ 15150-69 - У1

Габаритные размеры, мм - 1530×1400×2780

Масса КТП без трансформатора, не более  кг - 200
