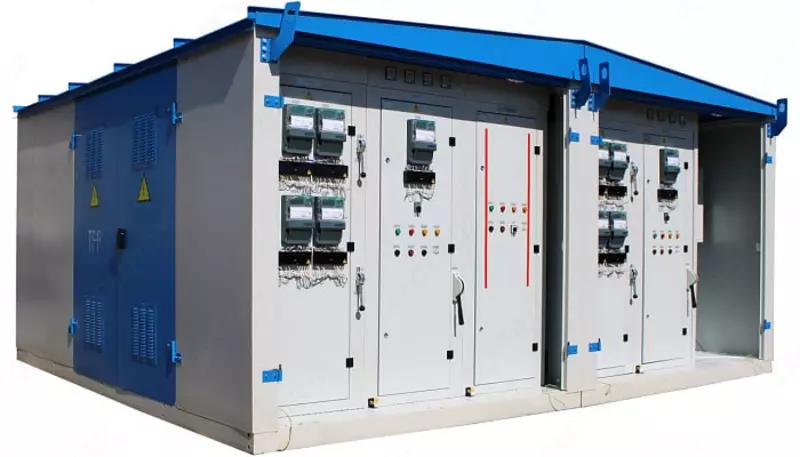

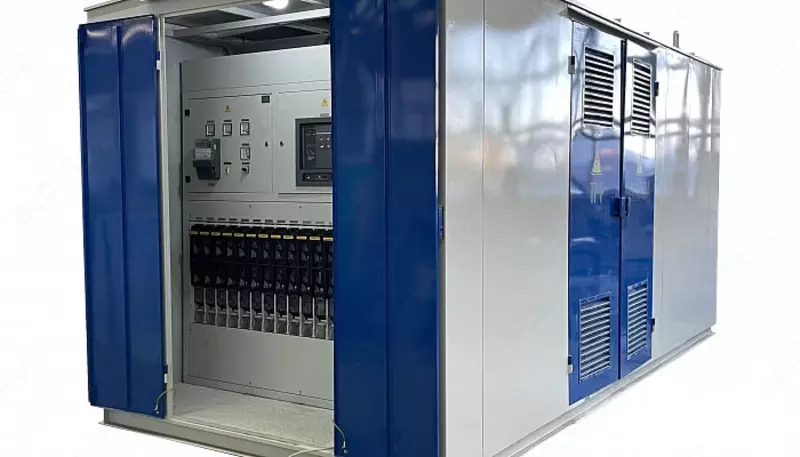

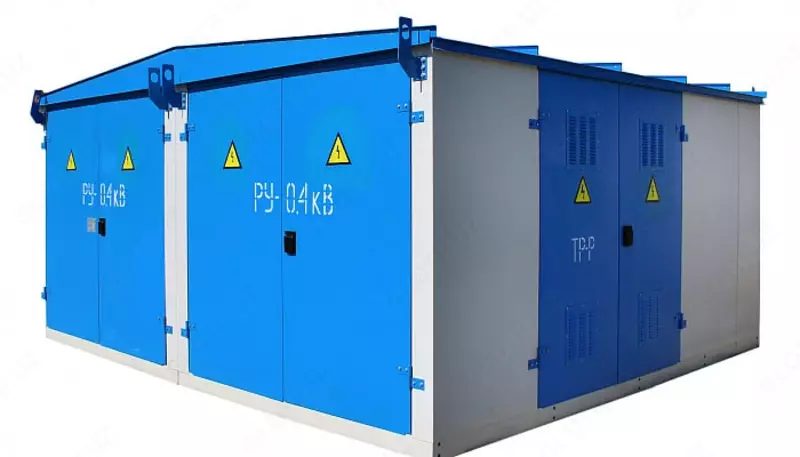

Трансформаторная подстанция (тупиковая) КТПк-25/10(6)/0,4 кВА, без выключателя нагрузки ВНА, разъединитель РЛНД (Без трансформатора)

Киосковая трансформаторная подстанция тупикового типа КТПК мощностью 25 кВА представляет собой однотрансформаторную подстанцию наружной установки и предназначена для приёма электрической энергии трёхфазного переменного тока напряжением 6 или 10 кВ частотой 50 Гц, преобразования её в электроэнергию напряжением 0,4 кВ и электроснабжения отдельных населённых пунктов и промышленных объектов.

Киосковые комплектные трансформаторные подстанции предназначены для электроснабжения сельскохозяйственных, промышленных, жилищно-коммунальных и других объектов в районах с умеренным и холодным климатом (от –65 °C до +40 °C).

Преимущества подстанций типа КТПК

• наличие блокировок, повышающих безопасность эксплуатации и обслуживания

• возможность кабельного ввода

• уменьшенные габаритные размеры, позволяющие подобрать оптимальное решение по требованиям Заказчика

• возможность применения любых типов коммутационной аппаратуры

• высокая механическая прочность

• практически пыле- и влагозащищённое исполнение

• токоведущие части закрыты защитными панелями

Структура условного обозначения КТПК

• К — комплектная

• Т — трансформаторная

• П — подстанция

• К — киоскового типа

• 25 — мощность силового трансформатора, кВА

• 10 — номинальное напряжение со стороны ВН

• 0,4 — номинальное напряжение со стороны НН

Конструкция КТПК

Киосковая комплектная трансформаторная подстанция КТПК представляет собой стальной сварной корпус и состоит из:

• отсека устройства высокого напряжения (УВН)

• отсека силового трансформатора

• башни высоковольтного воздушного ввода

• башни низковольтного воздушного вывода

• отсека распределительного устройства низкого напряжения (РУНН)

В отсеке силового трансформатора размещены опорные изоляторы, алюминиевые токоведущие шины и силовой трансформатор. Для естественной вентиляции в дверях отсека установлены металлические жалюзи.

Отсек УВН состоит из камер КСО с выключателями нагрузки типа ВНА, ВНР или РВЗ.
РУНН включает вводное устройство, отсек учёта электроэнергии, автоматические выключатели линий 0,4 кВ, а также отсек уличного освещения и понижающий трансформатор 220/36 В.

Подстанция оснащена системами защиты и блокировками, предотвращающими ошибочные включения и обеспечивающими безопасную эксплуатацию.

Внимание! Данная серия КТПК поставляется без силового трансформатора и без выключателя нагрузки ВНА.

Основные технические характеристики

• Вид: подстанция

• Тип: комплектно-трансформаторная (киосковая)

• Серия: КТПК

• Назначение: электроснабжение населённых пунктов и промышленных объектов

• Мощность трансформатора: 25 кВА

• Номинальное напряжение ВН: 6 / 10 кВ

• Номинальное напряжение НН: 0,4 кВ

• Степень защиты: IP34

• Масса (без трансформатора): 1600 кг

• Габариты: 1680 × 2250 × 2320 мм

• Высота установки: до 1000 м над уровнем моря

• Соответствует требованиям ГОСТ по пожарной и электрической безопасности
